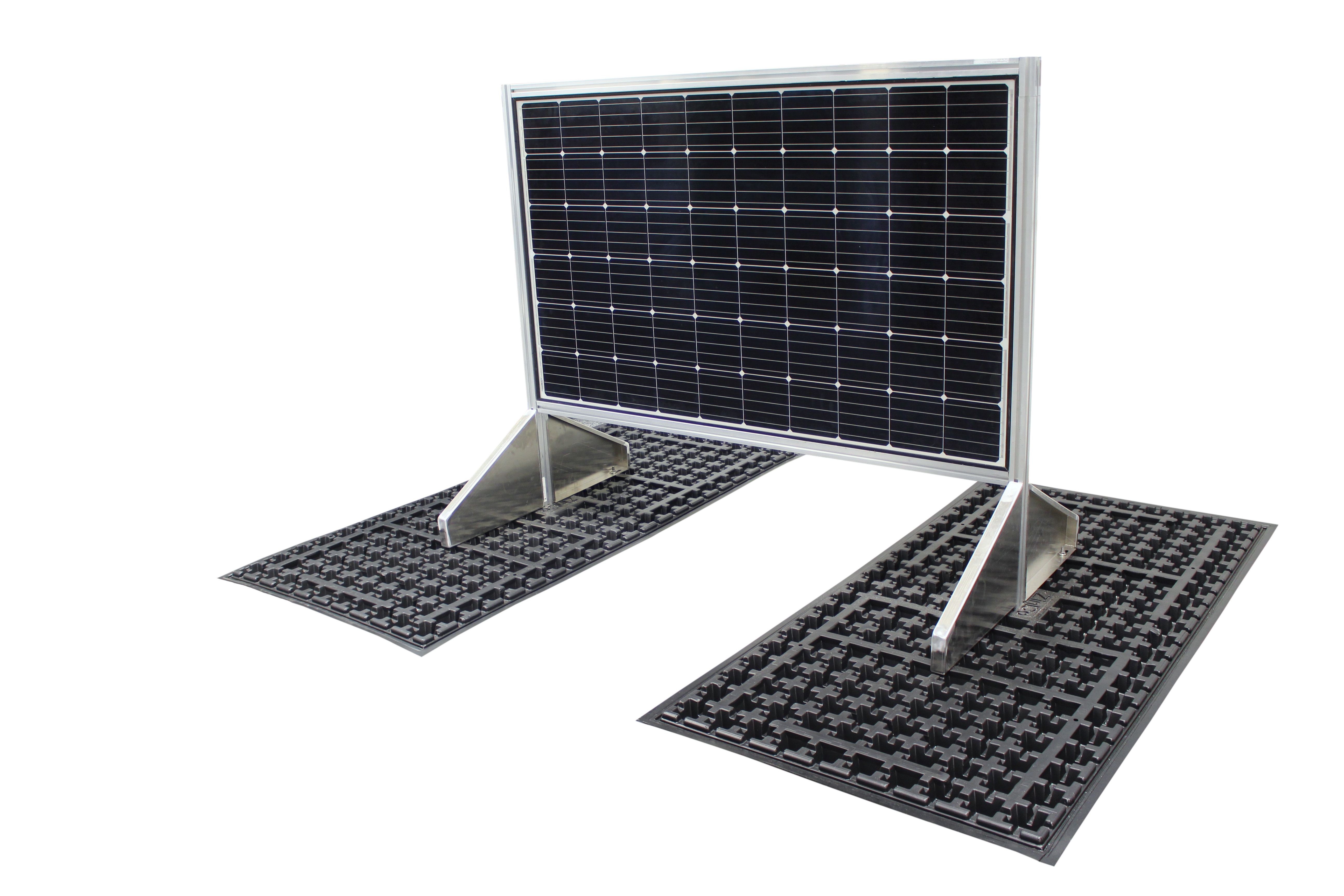

Zinco Solar-Grundrahmen Set SGS 90 zur vertikalen Montage von PV-Modulen
Die Solar-Aufständerung ist abgestimmt auf die ZinCo Solarbasis® SB 200 und besteht aus dem Solar-Grundrahmen-Set SGS 90, waagerechten Kopplungsprofilen und dem erforderlichen Montage-Zubehör. Zum Einsatz kommen vorzugsweise bifaciale PV Module (von beiden Seiten Lichtaufnehmend).
Set vormontiert, bestehend aus 2 Solar-Grundrahmen SGR 90, Solar-Profil, Höhe 1,5 m und Montagezubehör.
| Artikelnummer: | 970097 |
|---|---|
| Länge [m]: | 0,93 |
| Höhe [mm]: | 1500,0 |
| Verpackungseinheit: | Set |
| Gewicht [kg]: | 3,4 |
| Zusatzinfo: | Set bestehend aus 1,5 m Solar-Profil und 2 Solargrundrahmen SGR 90 |
Lieferumfang pro Einheit:
1 Zinco Solarbasis® SB 200
1 Solar-Grundrahmen-Set SGS 90

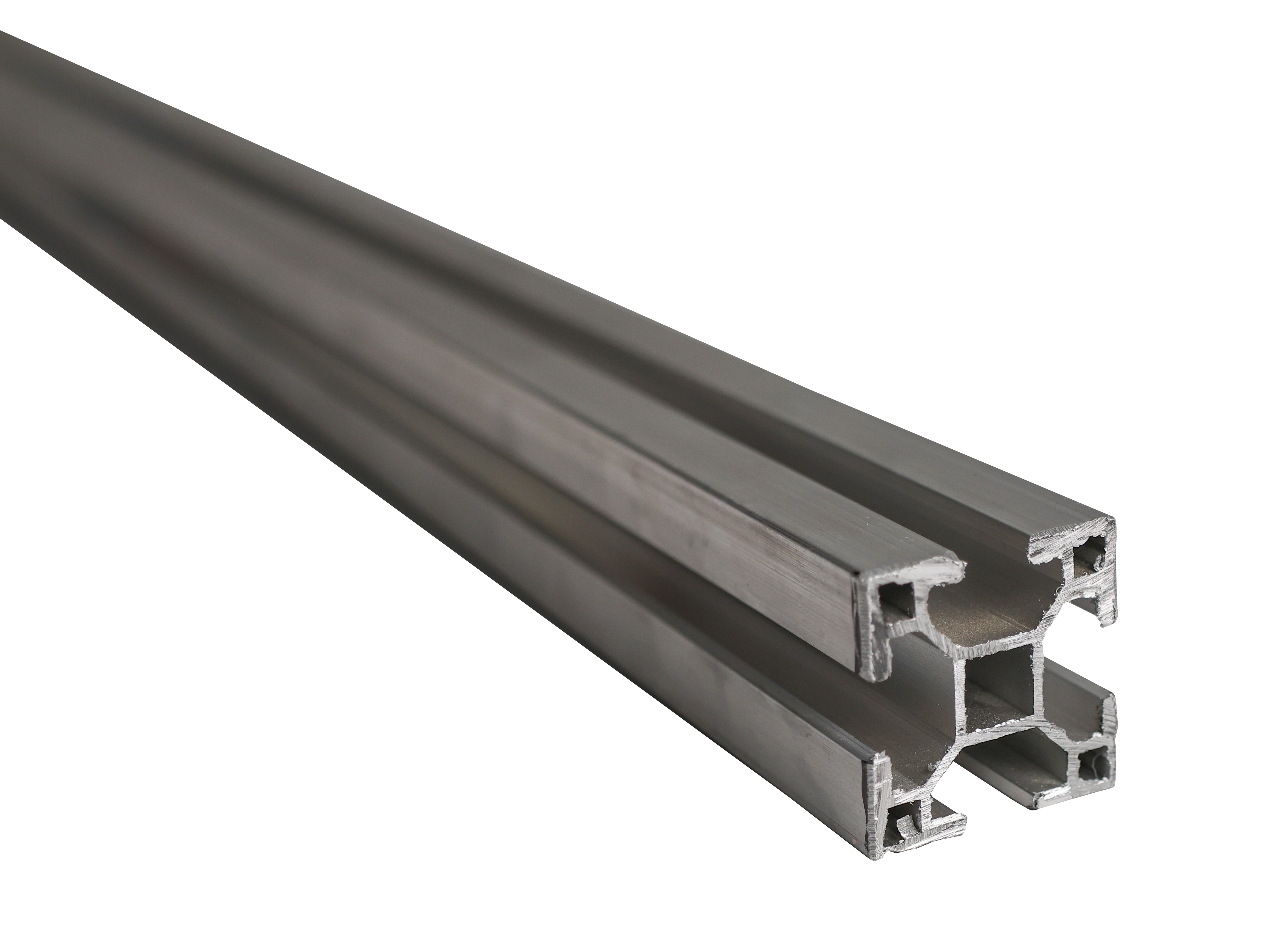

2 Koppelungsprofile

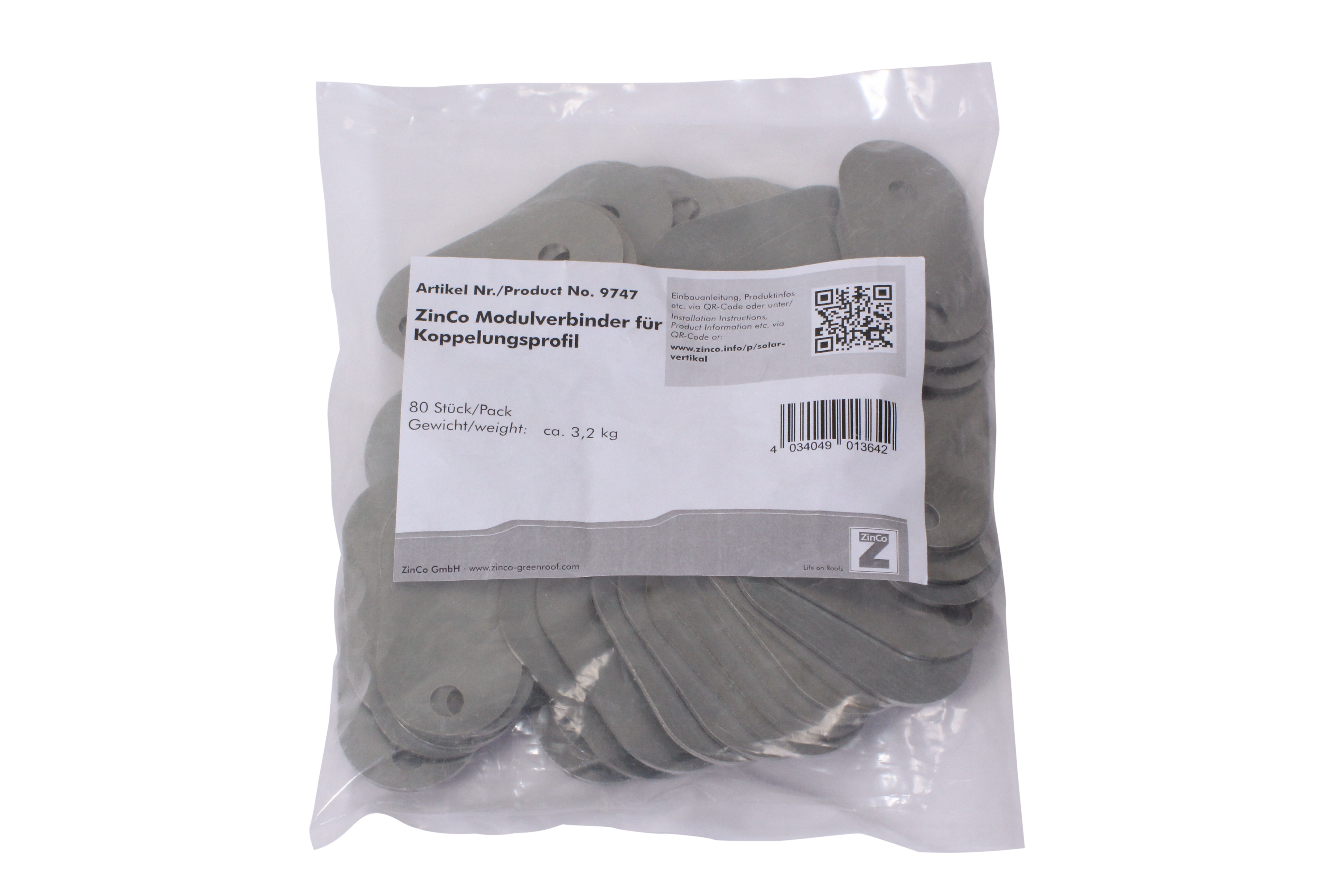

4 Modulverbinder

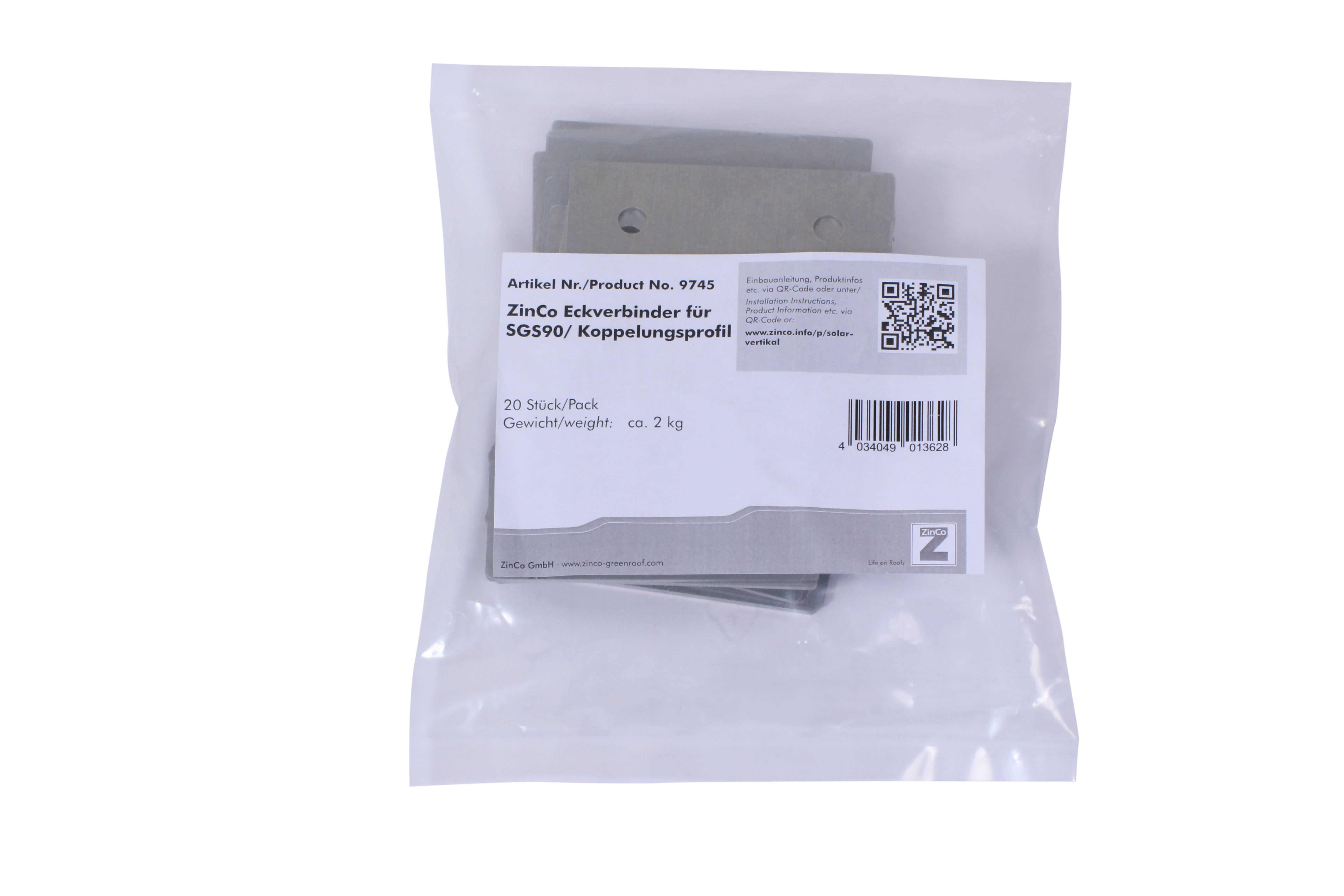

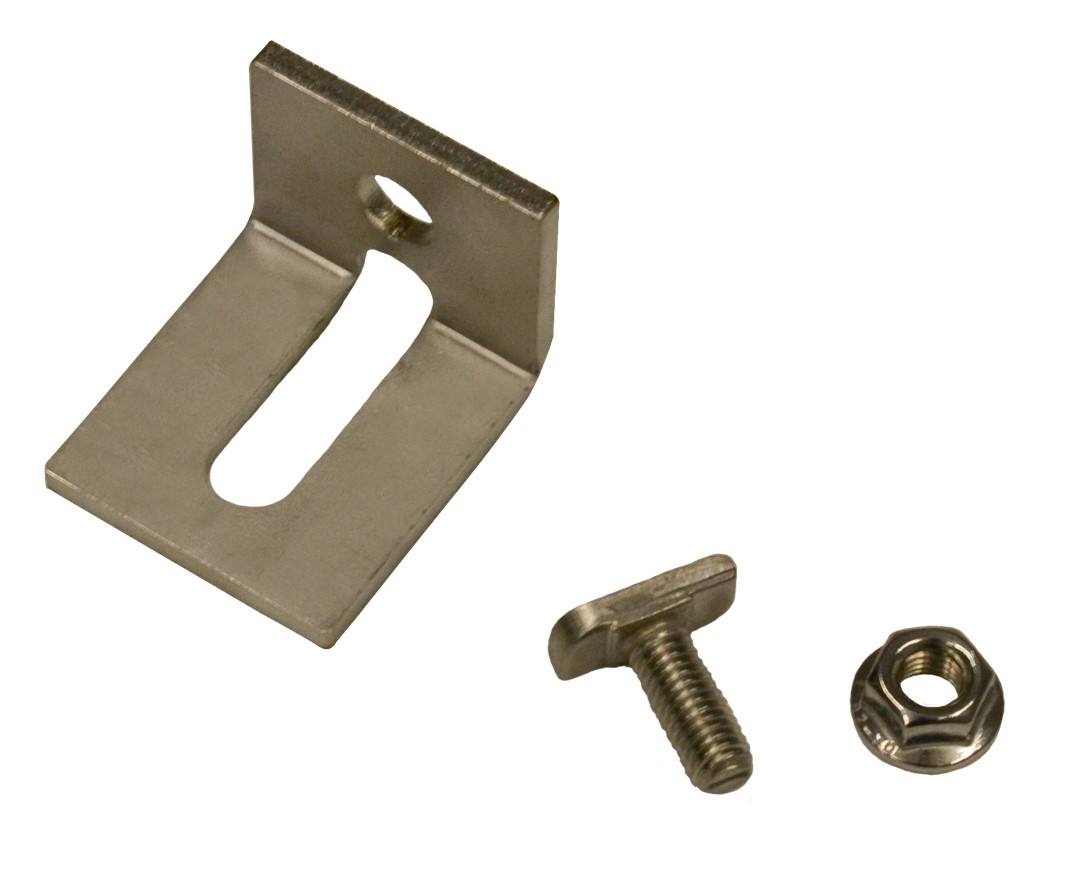

4 Eckverbinder

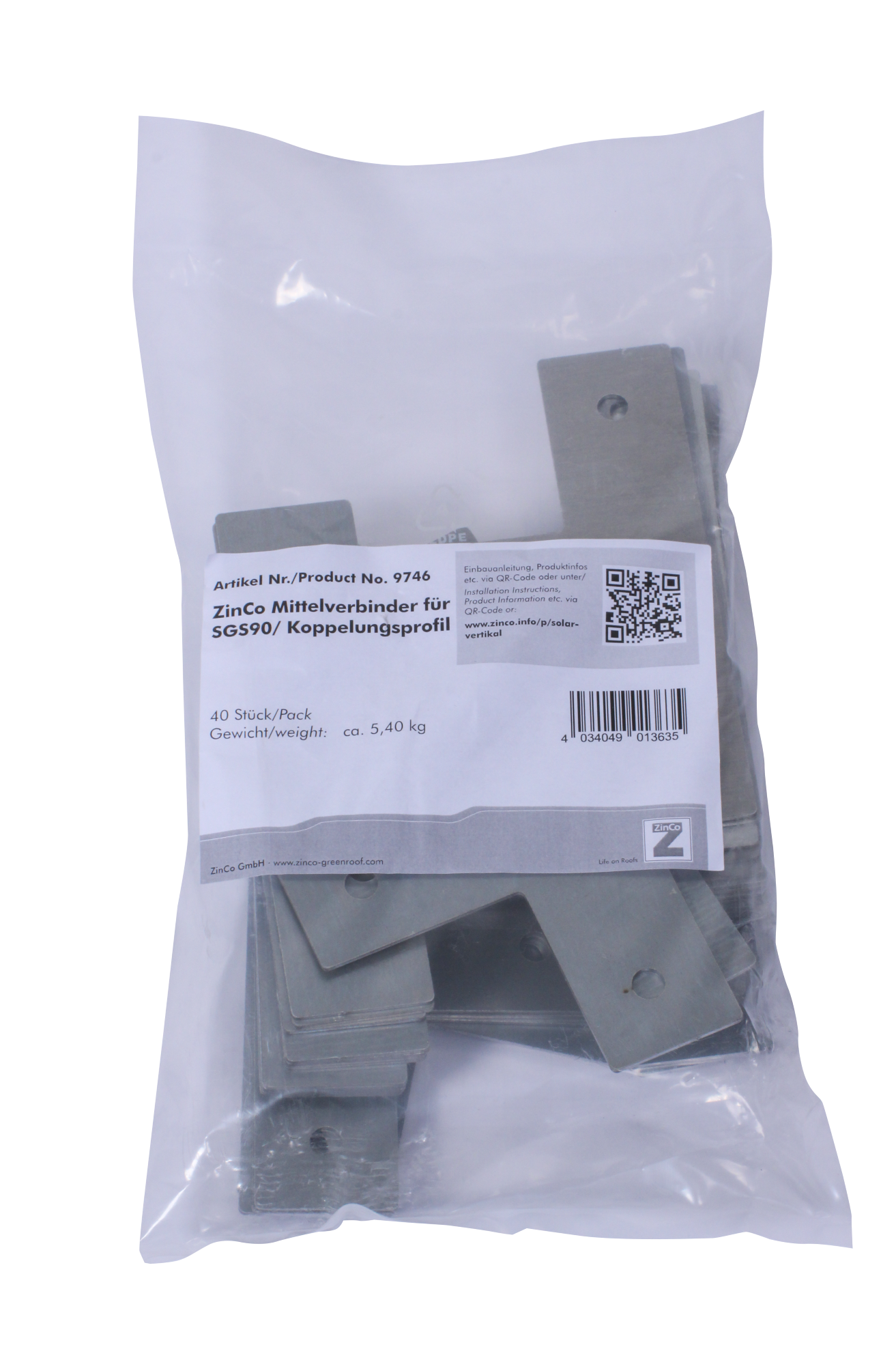

2 Mittelverbinder

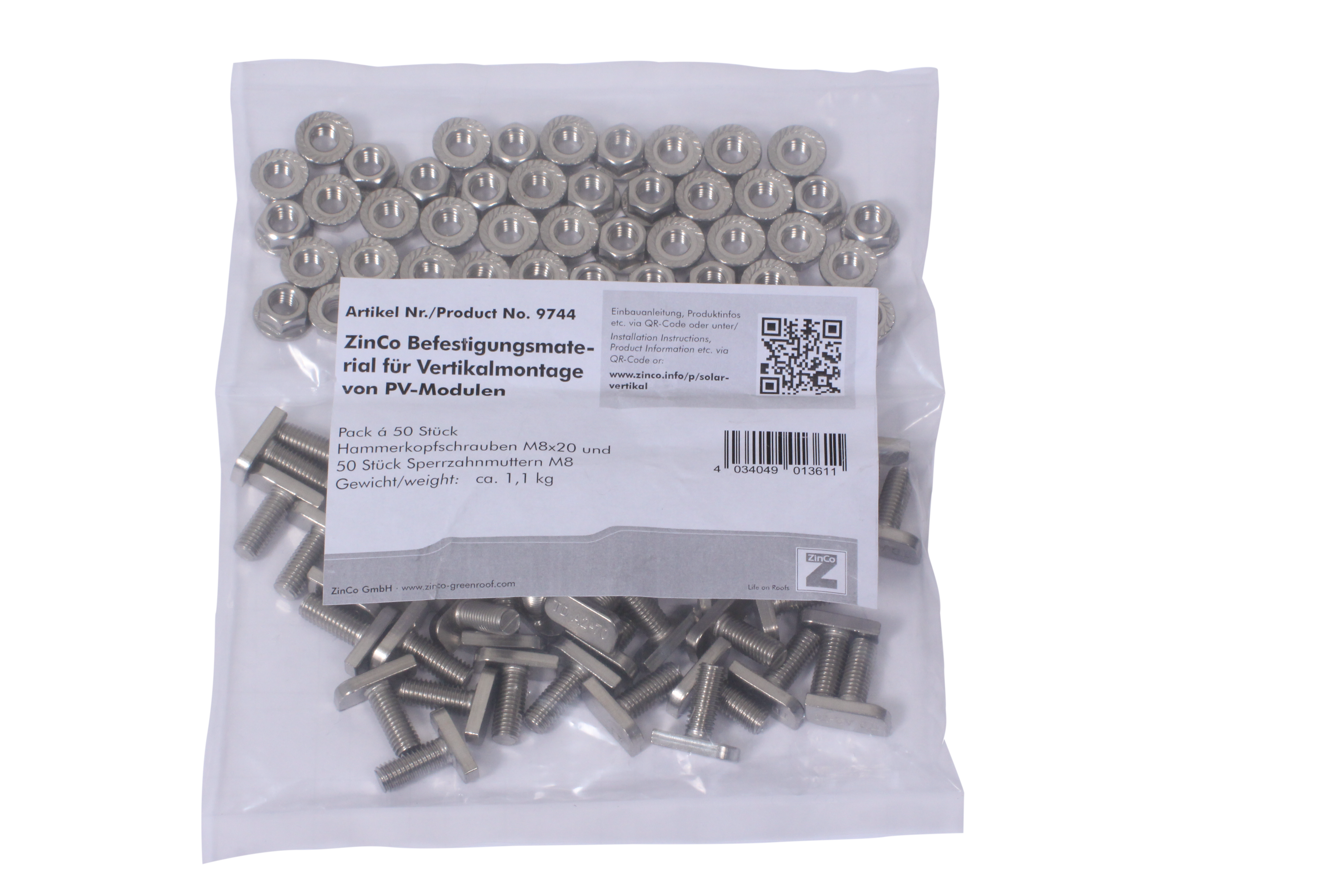

1 Pack Befestigungsmaterial
Benötigtes Werkzeug:
Steckschlüssel SW 15
Steckschlüssel SW 13
Trennschleifer
Montageschritte:
Solar-Grundrahmen-Set SGS 90 auf den vormontierten Befestigungsstellen der Solarbasis SB 200 aufsetzen.
SGS 90 mit den Muttern inkl. Unterlagscheibe handfest anziehen, Anzugsmoment ≥ 20 Nm.
SB 200 mit montierten SGS 90, gemäß Zinco-Einplanung auslegen.
Waagrechte Koppelungsprofile mit Eckverbinder...
... bzw. Mittelverbinder und Befestigungsmaterial mit SGS 90 verbinden, Ablängen der Koppelungsprofile nach Modulgröße.
Die waagerechten Koppelungsprofile, verbunden mit den SGS 90.
Einsetzen des bifacialen Moduls, Montage mittels 4 Modulverbindern und Befestigungsmaterial an den waagrechten Koppelungsprofilen.
Fertig montierte Moduleinheit mit 2 Stk. SGS 90.
Hinweis:
- Die Materialtemperatur sollte bei Durchführung der Montage nicht unter +5 ° betragen.
- Die SB 200 wird auf einer Schutzlage platziert und ist grundsätzlich vollflächig mit Schüttgut zu verfüllen und zu überdecken.
- Auflast gemäß Angaben Statik herstellen.
- Keine Haftung bei Nichtbeachtung der Montageanleitung.
