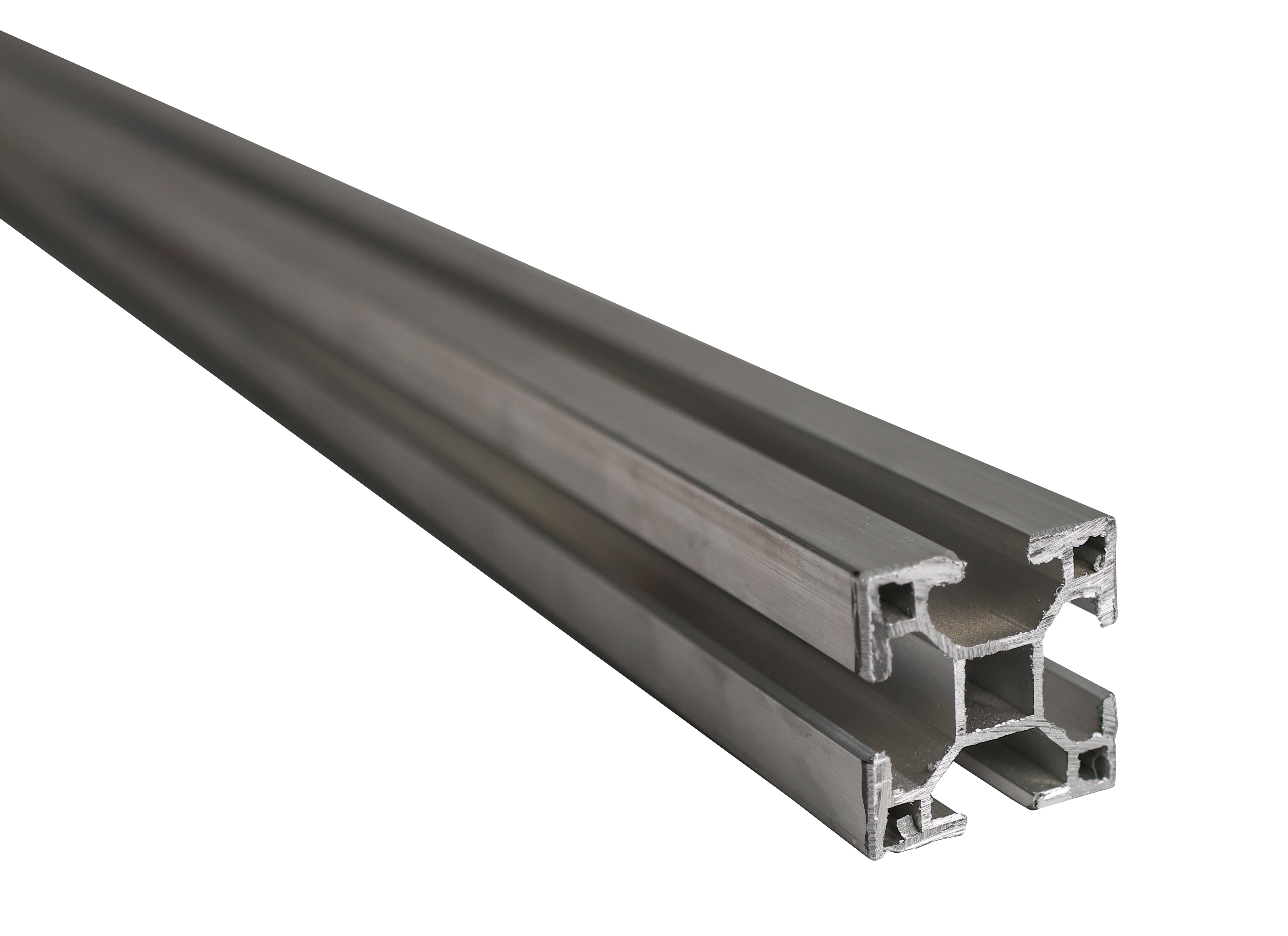

Zinco Koppelungsprofil KP40/40 zur Verbindung einzelner SB200
Das Koppelungsprofil KP 40/40 ist Teil der Solaraufständerung senkrecht für bifaciale Module.
aus Alu-Natur AlMgSi 0,5, pressblank, B x H = 40 x 40 mm, Gewicht ca. 1,0 kg/m, Länge 6000 mm, mit einer Montagenut auf jeder Seite, Montage zum Untergrund mit Hammerkopfschrauben M10, Qualität A2, zusätzlicher Bedarf: zwei Schienenverbinder pro Stoss, Artikelnummer: 3735
| Artikelnummer: | 9731 |
|---|---|
| Farbe: | Alu Natur |
| Länge [m]: | 6,0 |
| Material: | stranggepresstes Aluminium AlMgSi 0,5 |
| Breite [mm]: | 40 |
| Höhe [mm]: | 40 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 6,45 |
| Zusatzinfo: | mit Montagenut auf jeder Seite |
Liefern und montieren eines Kopplungsprofils zur Verbindung einzelner SB 200, aus Alu-Natur AlMgSi 0,5, pressblank, B x H = 40 x 40 mm, Gewicht ca. 1,0 kg/m, Länge 6000 mm, einschl. Stoßverbinder (Bedarf 2 Stück pro Stoß) und Schraubmittel
Fabrikat: Zinco "Kopplungsprofil KP 40/40" inkl. Verbinder und Schraubmittel
Einheit: Stk
Artikelnr.: 9731
Lieferumfang pro Einheit:
1 Zinco Solarbasis® SB 200
1 Solar-Grundrahmen-Set SGS 90
2 Koppelungsprofile
4 Modulverbinder
4 Eckverbinder
2 Mittelverbinder
1 Pack Befestigungsmaterial
Benötigtes Werkzeug:
Steckschlüssel SW 15
Steckschlüssel SW 13
Trennschleifer
Montageschritte:
Solar-Grundrahmen-Set SGS 90 auf den vormontierten Befestigungsstellen der Solarbasis SB 200 aufsetzen.
SGS 90 mit den Muttern inkl. Unterlagscheibe handfest anziehen, Anzugsmoment ≥ 20 Nm.
SB 200 mit montierten SGS 90, gemäß Zinco-Einplanung auslegen.
Waagrechte Koppelungsprofile mit Eckverbinder...
... bzw. Mittelverbinder und Befestigungsmaterial mit SGS 90 verbinden, Ablängen der Koppelungsprofile nach Modulgröße.
Die waagerechten Koppelungsprofile, verbunden mit den SGS 90.
Einsetzen des bifacialen Moduls, Montage mittels 4 Modulverbindern und Befestigungsmaterial an den waagrechten Koppelungsprofilen.

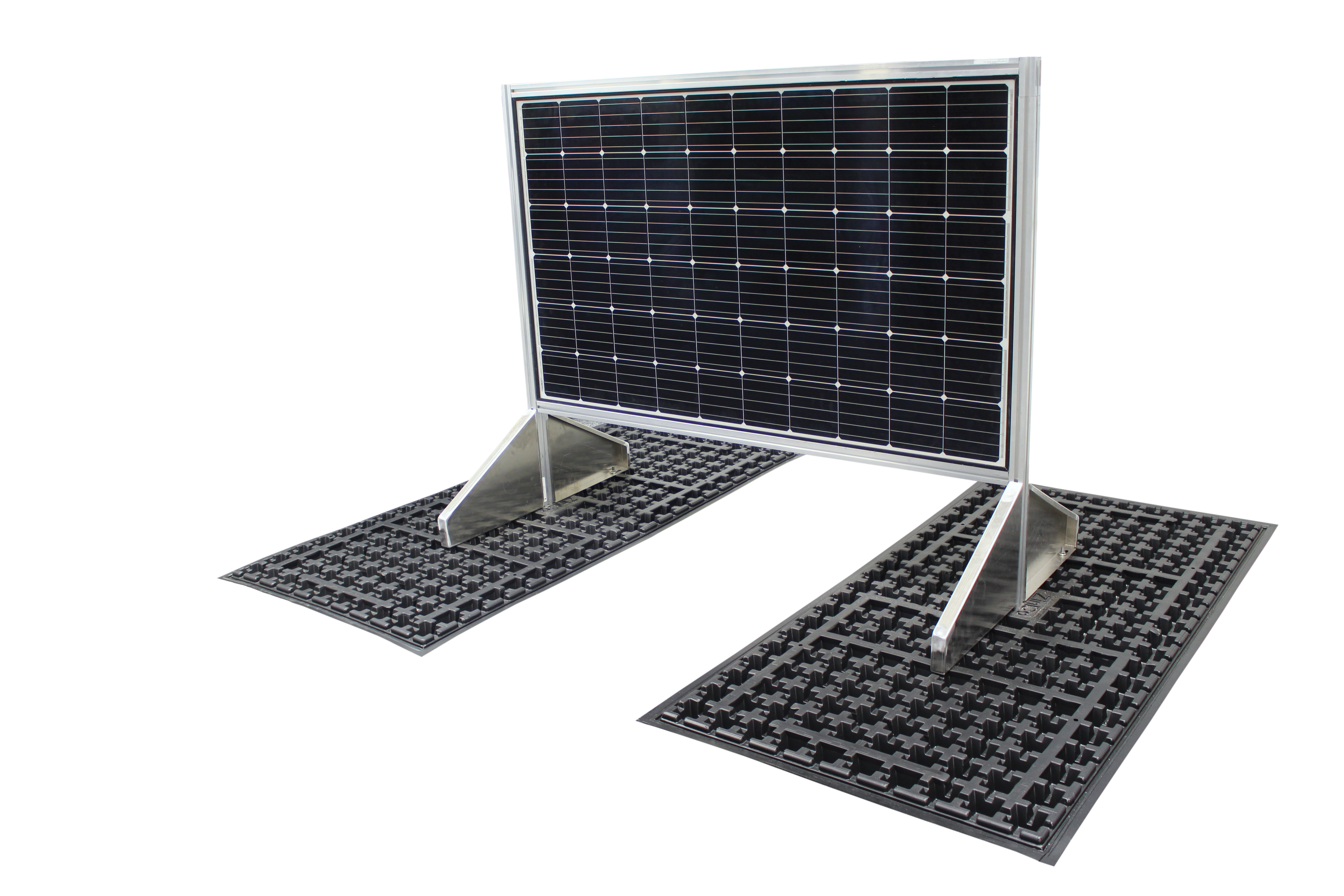

Fertig montierte Moduleinheit mit 2 Stk. SGS 90.
Hinweis:
- Die Materialtemperatur sollte bei Durchführung der Montage nicht unter +5 ° betragen.
- Die SB 200 wird auf einer Schutzlage platziert und ist grundsätzlich vollflächig mit Schüttgut zu verfüllen und zu überdecken.
- Auflast gemäß Angaben Statik herstellen.
- Keine Haftung bei Nichtbeachtung der Montageanleitung.
