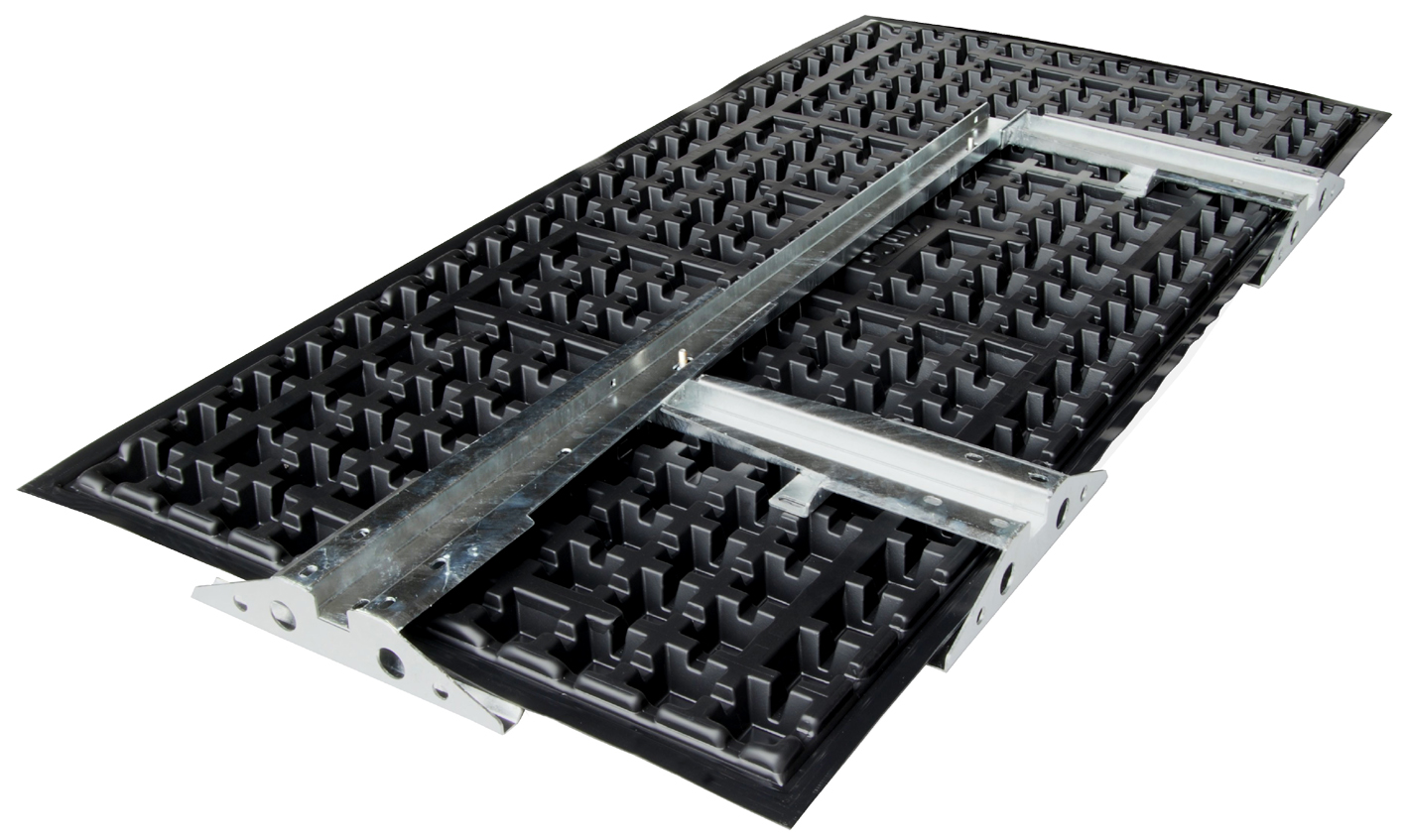

Zinco Geländerbasis GB-Eck Links, mit drei Pfostenaufnahmen
Durch Auflast gehaltene Konstruktionsbasis für durchdringungsfreie Geländerlösungen wie die ZinCo-Systemgeländer oder auch bauseitige Geländer (auf Anfrage auch mit zusätzlicher Befestigungsmöglichkeit für Fallnet® SB 200-Rail) auf Flachdächern oder Dachterrassen. Die Auflast kann durch Plattenbeläge im Splittbett oder Schüttgüter (Kies, Begrünungssubstrate, etc.) erbracht werden.
Konstruktionsbasis für durchdringungsfreie Geländerecklösungen aus profiliertem ABS-Kunststoff mit unterseitigen Aussteifungsprofilen aus Aluminium und einer stirnseitigen und zwei kurzen an der Längsseite, Pfostenaufnahme mit je einem Schraubflansch aus Stahl, feuerverzinkt nach DASt-Richtlinie 022, zur Aufnahme von 4 Schrauben M 10 im Abstand von 100 x 75 mm, Höhe Schraubflansch über OK Basisplatte ca. 35 mm, Verfüllvolumen bis OK Basisplatte ca. 16 l/qm, bemessen nach DIN EN 1991-1-1/NA für Horizontalkräfte bis 1 kN/m, Gesamthöhe ca. 78 mm.
| Artikelnummer: | 3445 |
|---|---|
| Farbe: | schwarz |
| Länge [m]: | 2,0 |
| Material: | Basisplatte: ABS-Kunststoff mit unterseitigen Aussteifungsprofilen aus Aluminium, Pfostenaufnahme: feuerverzinkter Stahl |
| Breite [m]: | 1,0 |
| Höhe [mm]: | 78,0 (Gesamt) |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 16,0 (Gesamt) |
| Druckbelastung [kN/m²]: | 250,0 (bei 10% Stauchung) |
| Verfüllvolumen [l/m²]: | 16,0 |
| Bitumenverträglich: | ja |
| Zusatzinfo: | Pfostenaufnahme: Länge ca. 1470 mm, Höhe ca. 35 mm ab OK Basisplatte. Schraubflansch: vier Langlöcher für Schrauben M 10, Abstand 100 x 75 mm. |
Konstruktionsbasis für durchdringungsfreie Geländerlösungen aus profiliertem ABS-Kunststoff, Gesamthöhe ca. 78 mm, Länge x Breite ca. 200 x 100 cm, Höhe Basisplatte ca. 43 mm, mit unterseitigen Aussteifungsprofilen aus Aluminium, einer stirnseitigen Pfostenaufnahme und zwei kurzen längsseitigen Pfostenausfnahmen mit horizontalem Schraubflansch aus Stahl, feuerverzinkt nach DASt-Richtlinie 022, zur Aufnahme von 4 Schrauben M 10 im Abstand von 100 x 75 mm, Höhe Schraubflansch über OK Basisplatte ca. 35 mm, bemessen nach DIN EN 1991-1-1/NA für Horizontalkräfte bis 1 kN/m bei einer Auflast von mind. 200 kg/m², liefern und dicht gestoßen bzw.
einschl. Verfüllung der Basisplatte mit Kies oder Splitt (Körnung max. 8/16 mm), Bedarf ca. 16 l/m².
Bei einem Plattenbelag muss die Splittbettung oberhalb der Systembasis mind. 5 cm betragen, damit der Schraubflansch mit ca. 1,5 cm Splitt überdeckt ist.
Fabrikat: ZinCo Geländerbasis "GB-Eck Links"
Einheit: Stk
Artikelnr.: 3445

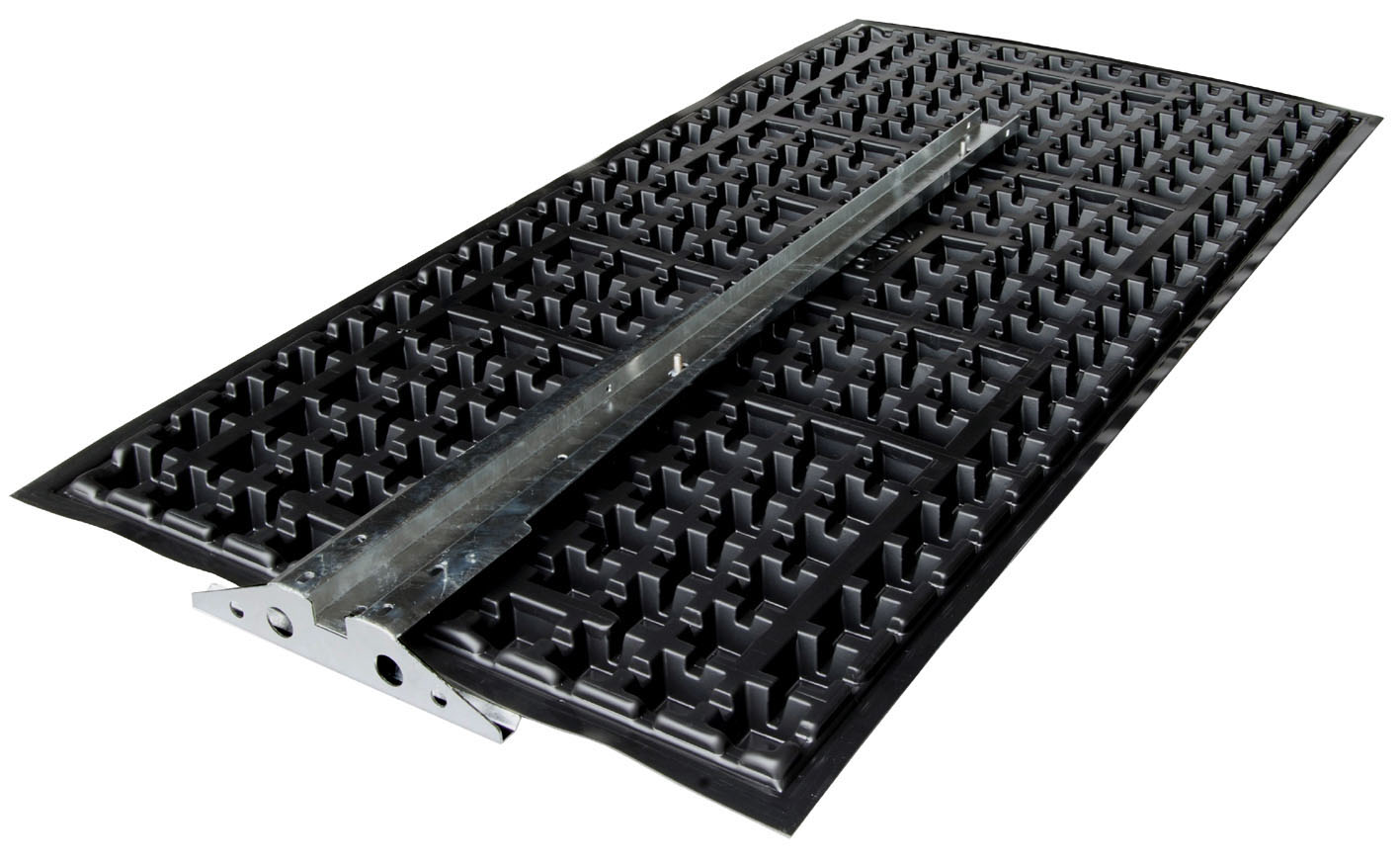

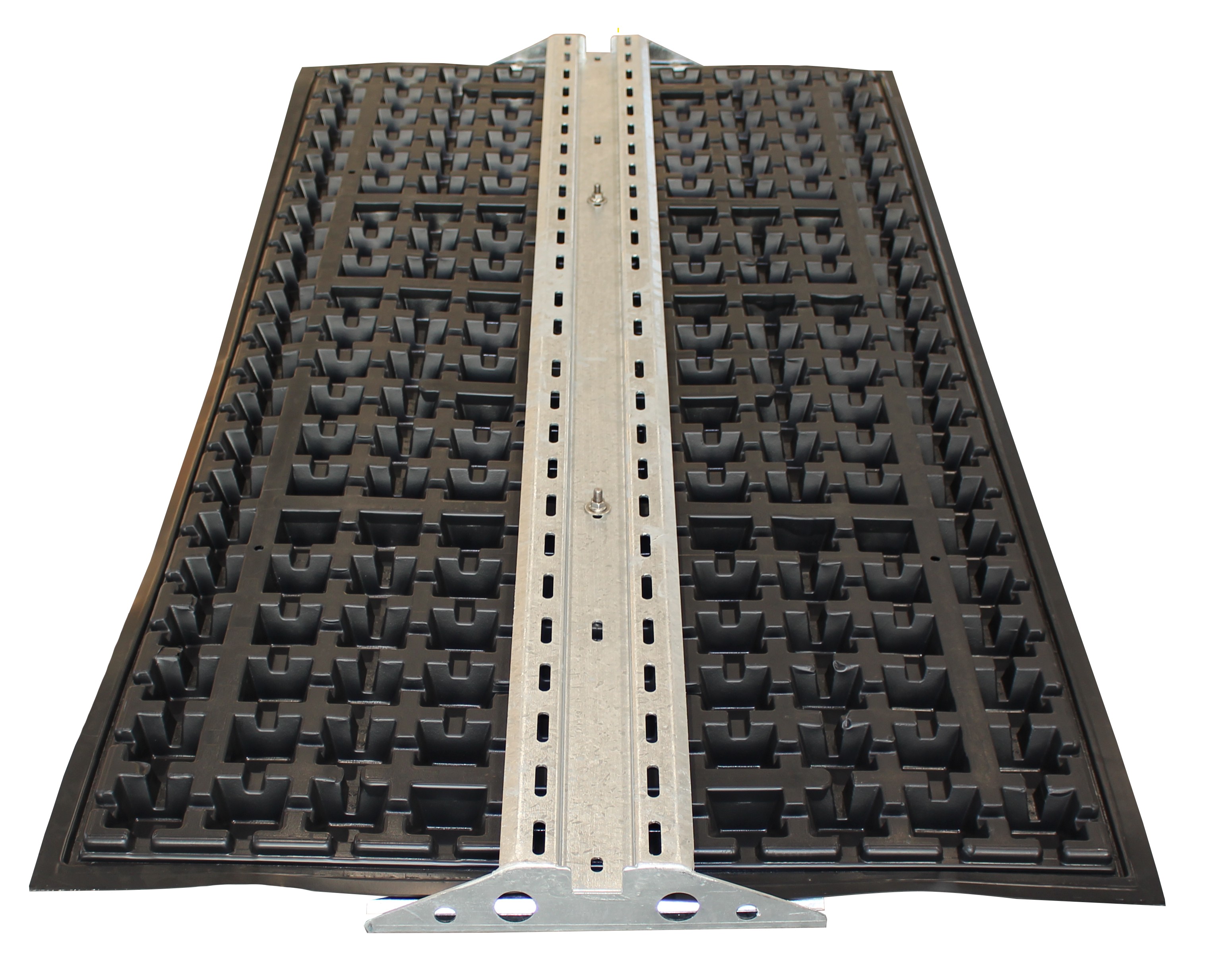

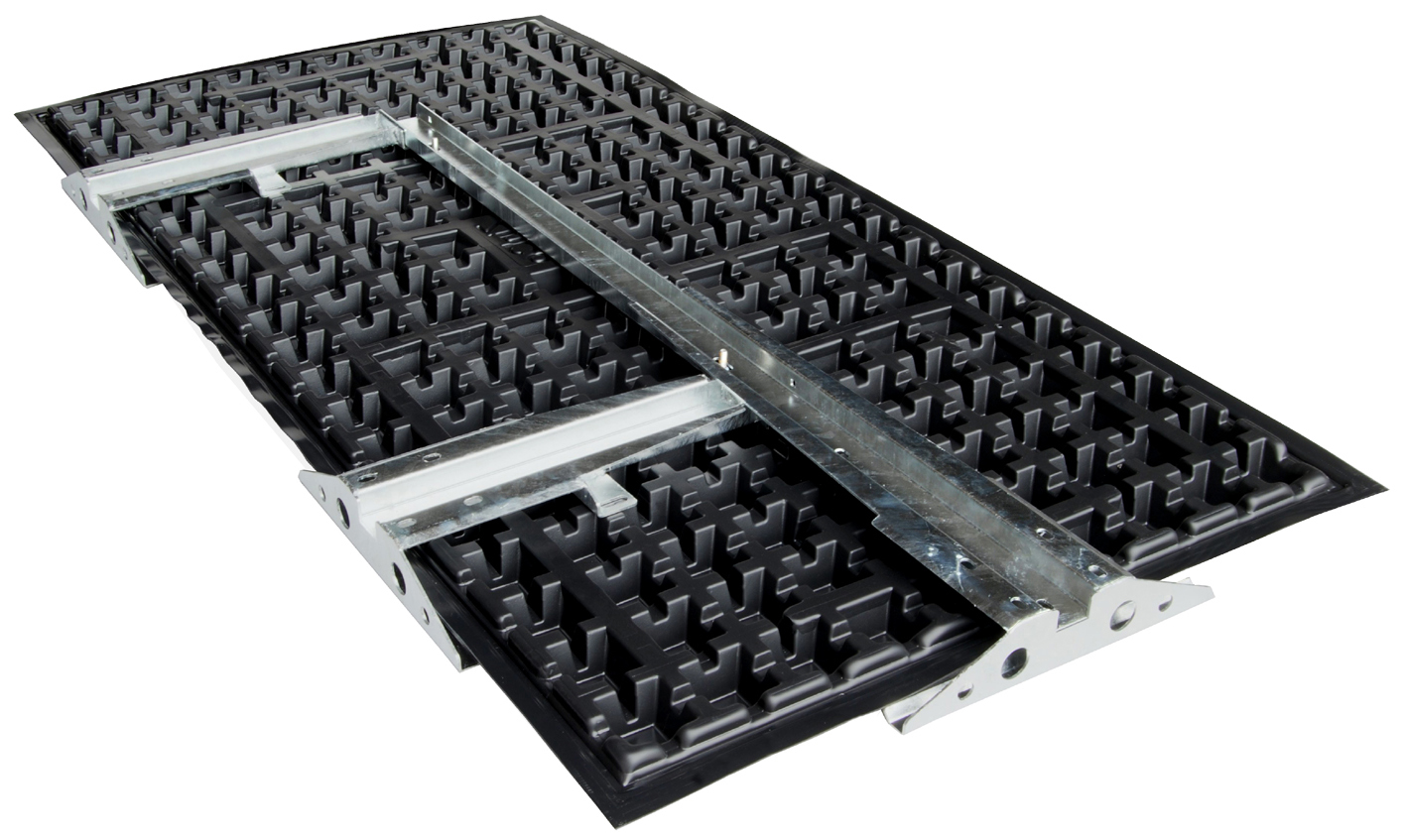

Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen
