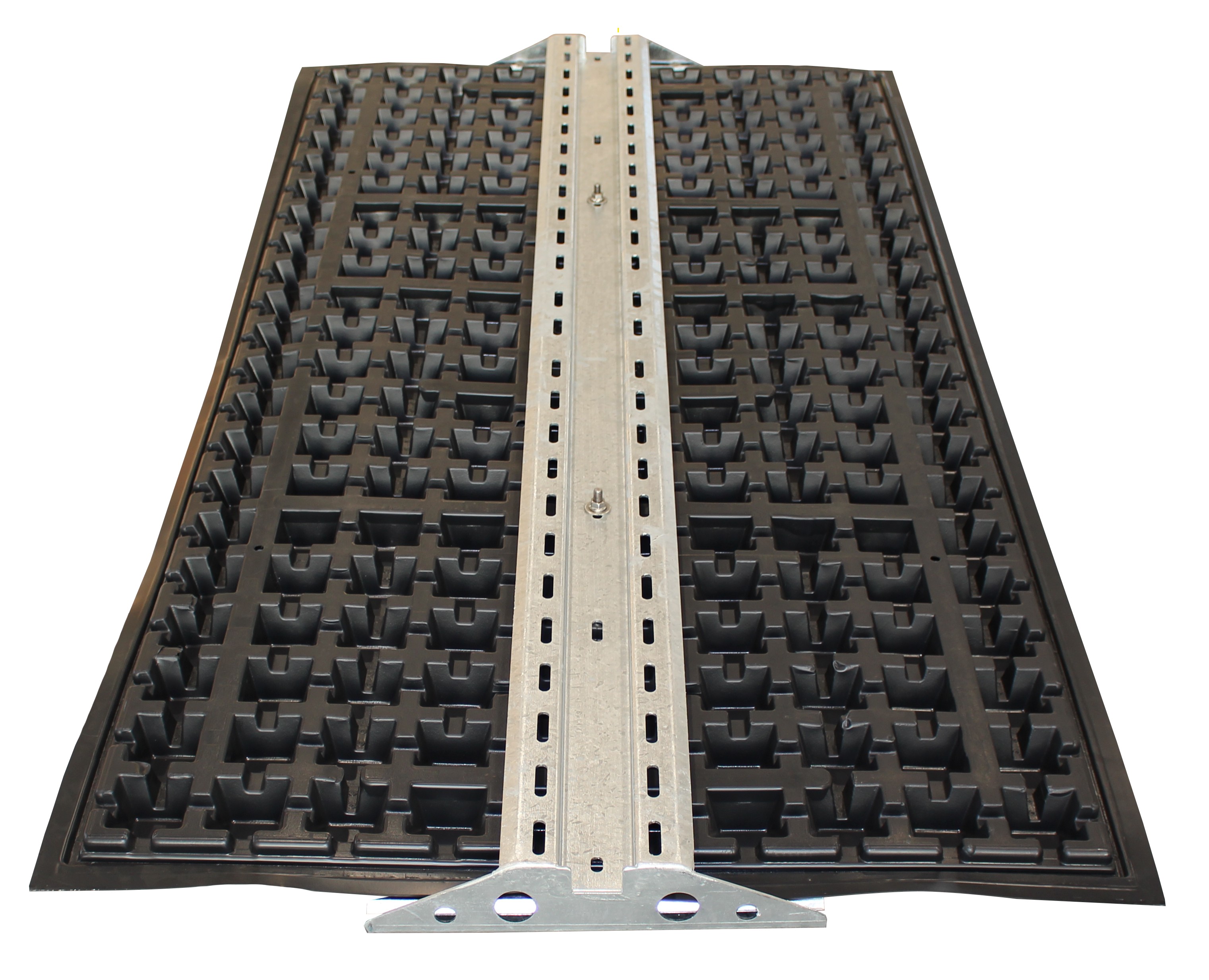

Zinco Geländerbasis GB-F (Fluchtwege) ca. 1,0 x 2,0 m, Höhe ca. 43 mm
Durch Auflast gehaltene Konstruktionsbasis für durchdringungsfreie Fluchtweg-Lösungen auf Flachdächern mit beidseitigen Geländern im Abstand bis 1,86 m. Die erforderliche Auflast wird durch den im Splittbett zu verlegenden Plattenbelag erbracht.
Konstruktionsbasis für durchdringungsfreie Fluchtweg-Abgrenzungen aus profiliertem ABS-Kunststoff mit unterseitigen Aussteifungsprofilen aus Aluminium und einer durchgehenden, vorgelochten Pfostenaufnahme aus Stahl, feuerverzinkt nach DASt-Richtlinie 022, zur Montage von zwei gegenüberliegenden Pfosten mit Schraubflansch zur Aufnahme von jeweils 4 Schrauben M 10 im Abstand von 100 x 75 mm, Höhe Schraubflansch über OK Basisplatte ca. 35 mm, Gesamthöhe ca. 78 mm, Verfüllvolumen bis OK Basisplatte ca. 16 l/qm, bemessen nach DIN 1991-1-1/NA für Horizontalkräfte bis 1 kN/m, Pfostenabstand stufenlos bis 1860 mm
| Artikelnummer: | 3498 |
|---|---|
| Farbe: | schwarz / |
| Länge [m]: | 2,0 |
| Material: | Basisplatte: ABS-Kunststoff mit unterseitigen Aussteifungsprofilen aus Aluminium, Pfostenaufnahme: feuerverzinkter Stahl |
| Breite [m]: | 1,0 |
| Höhe [mm]: | 78,0 (Gesamt) |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 15,0 (Gesamt) |
| Druckbelastung [kN/m²]: | 250,0 (bei 10% Stauchung) |
| Verfüllvolumen [l/m²]: | 16,0 |
| Bitumenverträglich: | ja |
| Zusatzinfo: | Pfostenaufnahme: Länge ca. 2000 mm, Höhe ca. 35 mm ab OK Basisplatte; Pfostenabstand stufenlos bis 1860 mm. |
Konstruktionsbasis für durchdringungsfreie Fluchtweg-Abgrenzungen aus profiliertem ABS-Kunststoff, Länge x Breite ca. 200 x 100 cm, Höhe Basisplatte ca. 43 mm, Gesamthöhe ca. 78 mm, mit unterseitigen Aussteifungsprofilen aus Aluminium und einer durchgehenden, vorgelochten oberseitigen Pfostenaufnahme aus Stahl, feuerverzinkt nach DASt-Richtlinie 022, zur Montage von zwei gegenüberliegenden Pfosten mit je 4 Schrauben M 10 im Abstand von 100 x 75 Höhe, Schraubflansch über OK Basisplatte ca. 35 mm, bemessen nach DIN EN 1991-1-1/NA für Horizontalkräfte bis 1 kN/m bei einer Auflast von mind. 200 kg/m², liefern und dicht
Verfüllung der Basisplatte mit Kies oder Splitt (Körnung max. 8/16 mm), Bedarf ca. 16 l/m².
Bei einem Plattenbelag muss die Splittbettung oberhalb der Systembasis mind. 5 cm betragen, damit die Schraubflansch mit ca. 1,5 cm Splitt überdeckt ist.
Pfostenabstand: stufenlos bis 1860 mm
Fabrikat: Zinco Geländerbasis "GB-F"
Einheit: Stk
Artikelnr.: 3498
Lieferumfang:

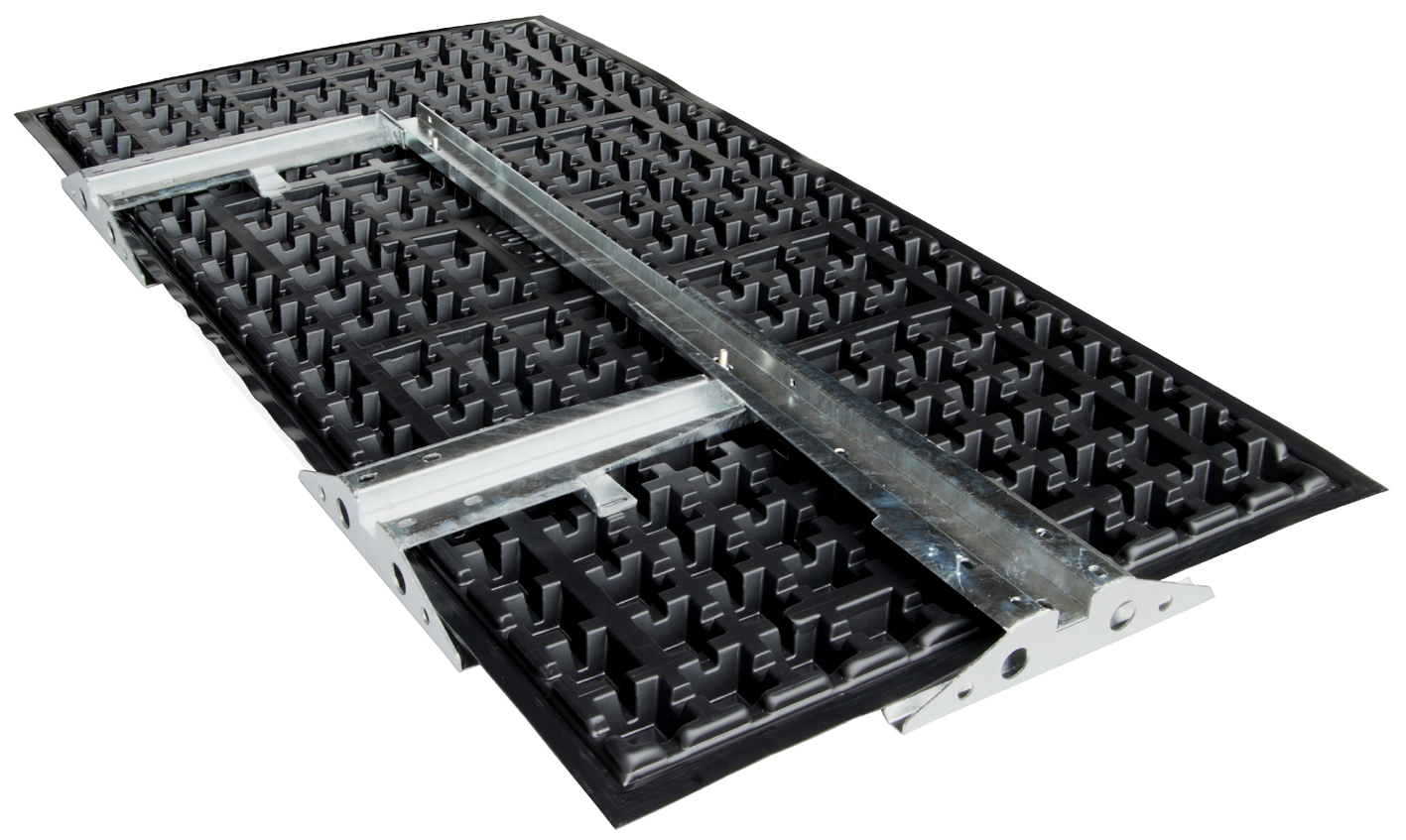

Geländerbasis GB-Eck „rechts“, Art.-Nr. 3446
Geländerbasis GB-F, Art.-Nr. 3498
Montageschritte Geländerbasis GB:
1. Auslegen der Geländerbasis GB und Montage des Geländers
.webp)
Einmessen und Auslegen der Geländerbasis GB, sowie …
… Montage des Geländers
Lochbild des Schraubflansches der Geländerbasis GB
(4 Langlöcher ca. 18 x 11)
Einmessen und Auslegen der Geländerbasis nach Planunterlagen. Vorgegebener Abstand der Geländerpfosten ist zu beachten. Ist eine flächige Dränage gefordert und der Pfostenabstand > 1,0 m, dann müssen die Zwischenräume entsprechend ausgebildet werden (z. B. Zinco Floradrain® FD 40).
Die Montage des Geländers erfolgt über eine Schraubverbindung mit passendem Gegenflansch. Verbindungsmittel (M10 Schrauben, Unterlegscheiben und Stoppmuttern sollten aus Edelstahl sein. Die Unterlegscheibe ist unterseitig am Langloch zu setzen. Die Materialtemperatur sollte bei Durchführung der Montage über +5° betragen. Bei der Montage des Geländers ist die Montageanleitung des Herstellers zu beachten!
2. Aufbringen der erforderlichen Auflast
Die erforderliche Auflast in nebenstehender Tabelle ist für die Geländerbasis GB in Abhängigkeit von der geforderten Horizontalkraft (h) und Pfostenabstand (s). Ist die Windlast größer als die geforderte Holmlast, so ist diese für die Ermittlung der erforderlichen Auflast anzusetzen. Vor dem Aufbringen der erforderlichen Auflast, empfehlen wir alle Verbindungen und die Lage des Geländers zu überprüfen.
Hinweis:
Grundsätzlich ist die Geländerbasis bis zur OK der Basisplatte (ca. 43 mm) mit Splitt bzw. Kies zu verfüllen. Bei einem Füllvolumen von 15-16 l/m² entspricht dies einer Auflast von ca. 25 kg/m². Die Auflast kann in Form eines Plattenbelags im mindestens 50 mm hohen Splittbett, mit einem entsprechendem Begrünungsaufbau, Kies oder mit einem anderen, gleichwertigen Schüttgut erfolgen.
erforderliche Auflast in kg/m²
Horizontalkraft h (kN)
| 1,0 | 0,5 | 0,3 | |
| 1,00 s(m) | 200 | 100 | 60 |
| 1,25 s(m) | 250 | 125 | 75 |
| 1,50 s(m) | 150 | 90 |

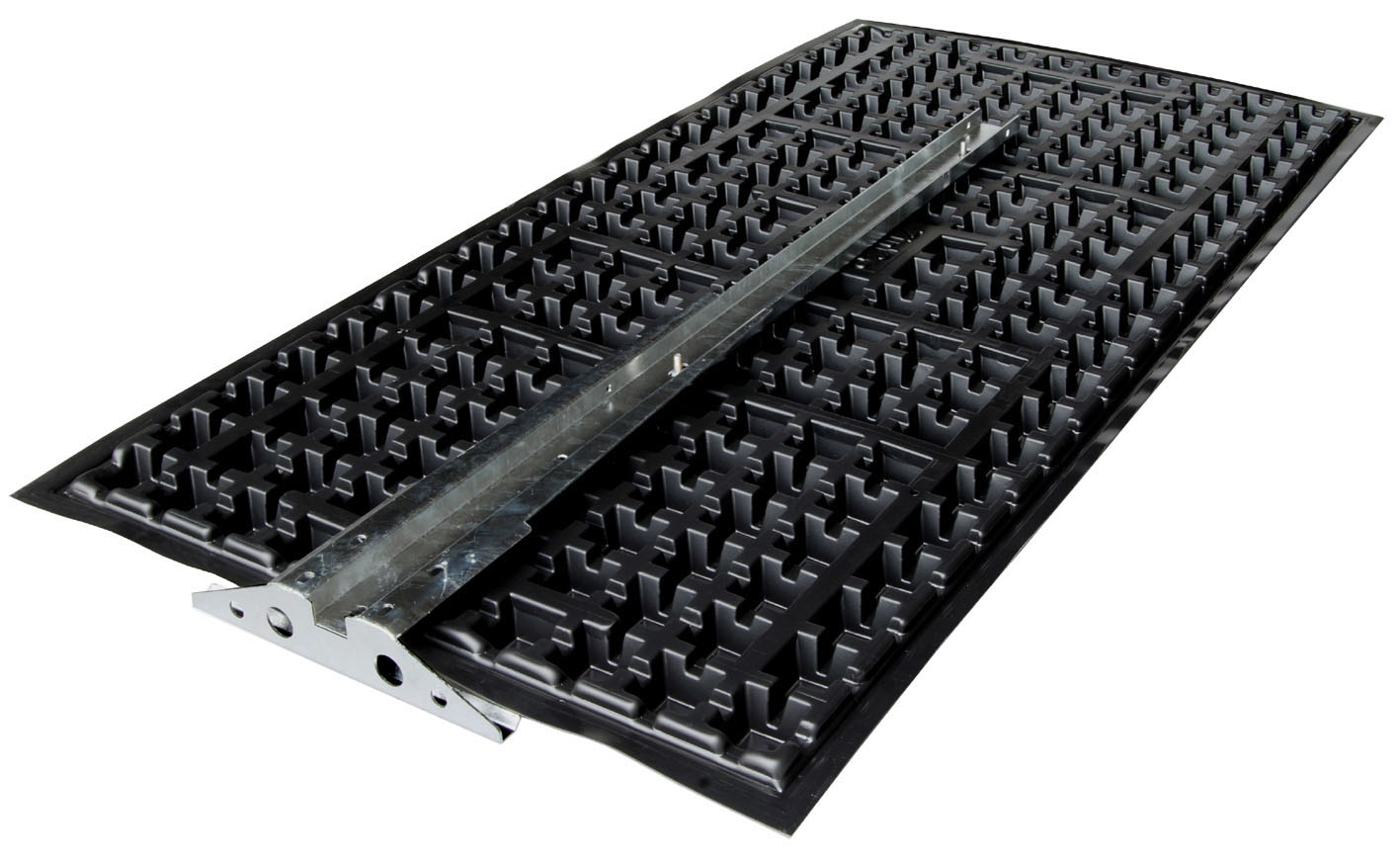

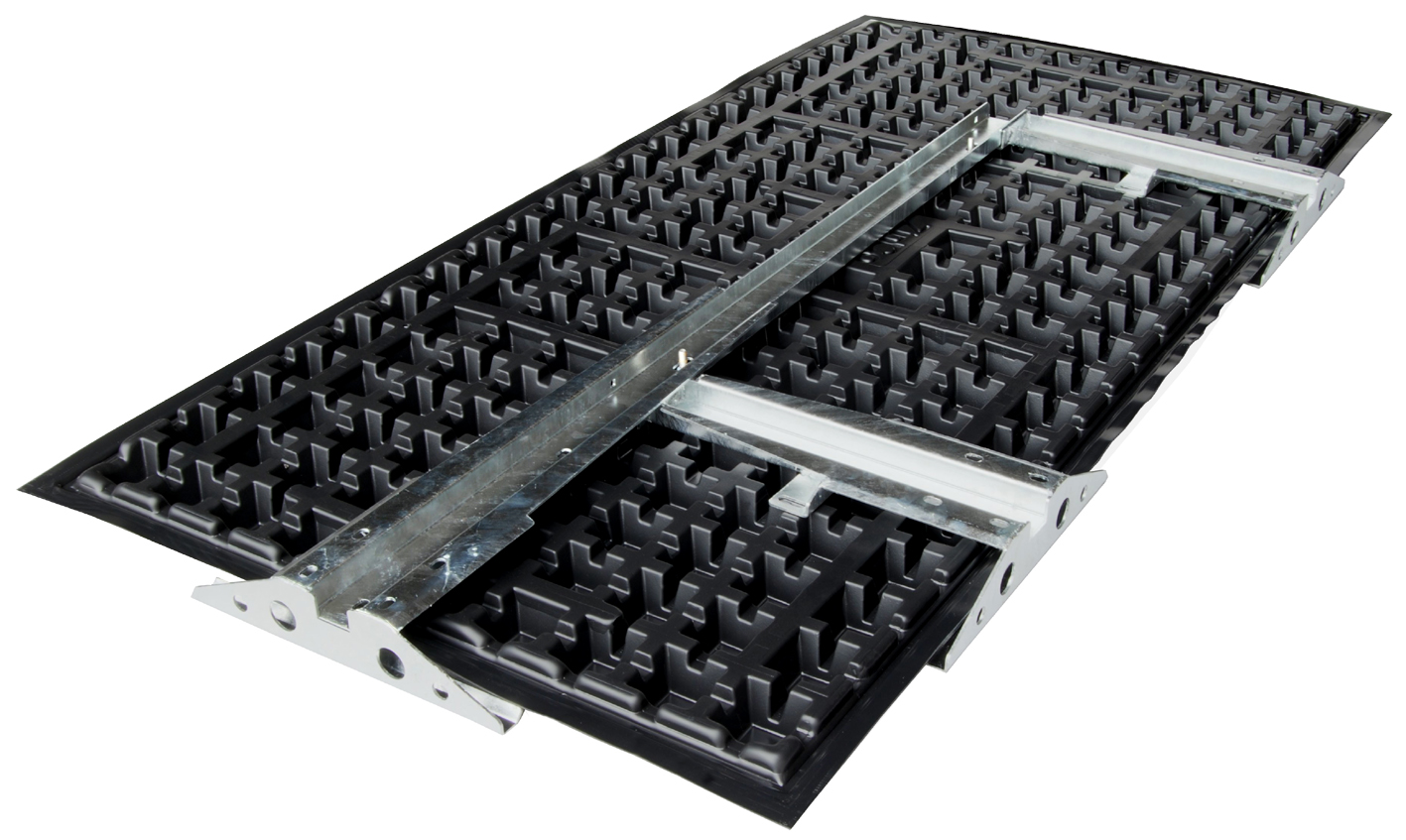

Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen
