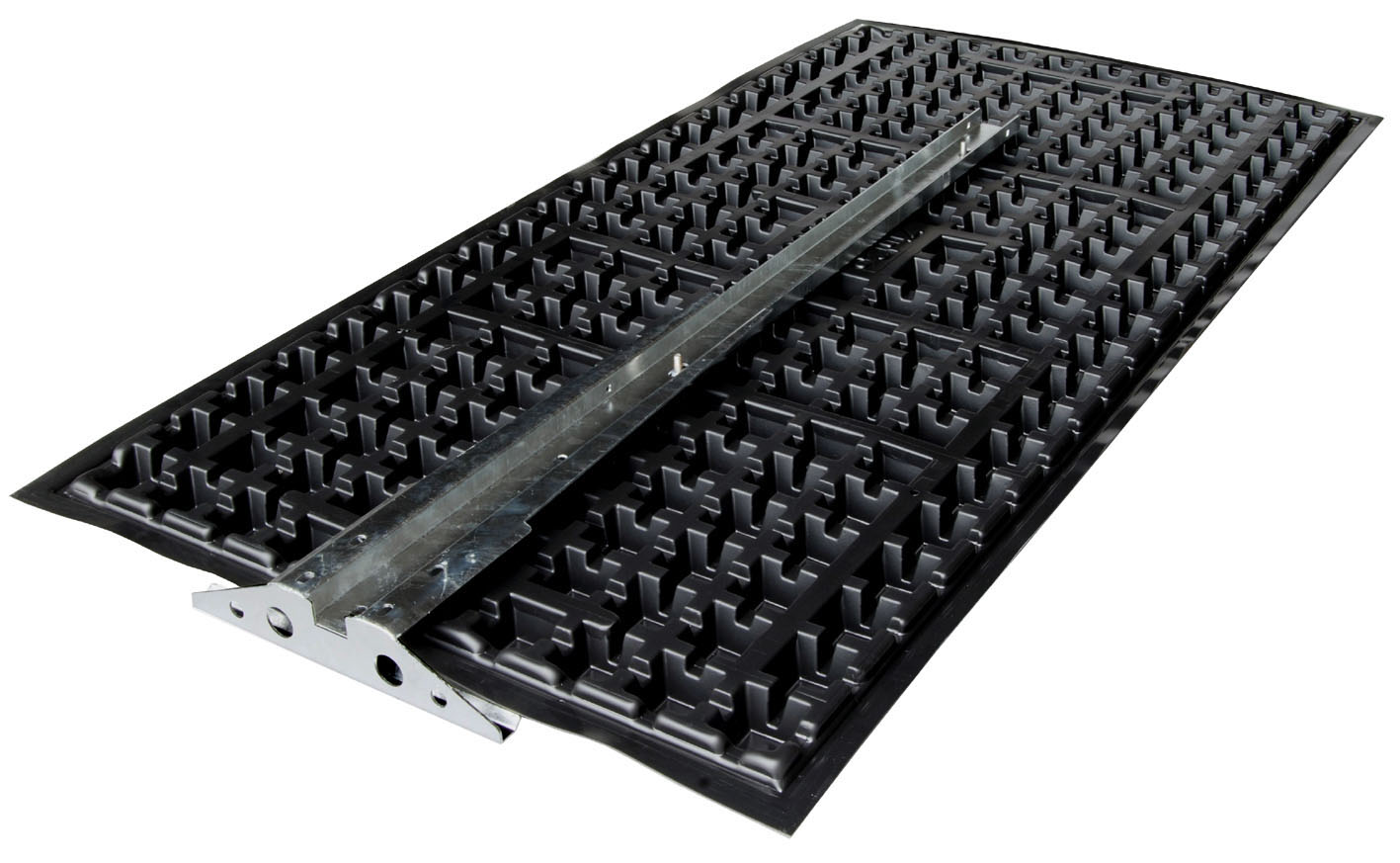

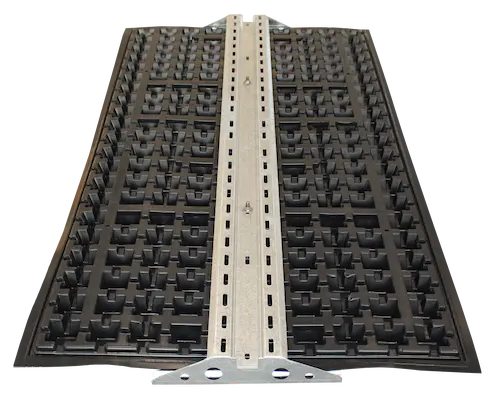

ZinCo Geländerbasis GB, ca. 1,0 x 2,0 m, Höhe ca. 43 mm
Durch Auflast gehaltene Konstruktionsbasis für durchdringungsfreie Geländerlösungen (auf Anfrage auch mit zusätzlicher Befestigungsmöglichkeit für Fallnet® SB 200-Rail) auf Flachdächern oder Dachterrassen. Die Auflast kann durch Plattenbeläge im Splittbett oder Schüttgüter (Kies, Begrünungssubstrate, etc.) erbracht werden.
Konstruktionsbasis für durchdringungsfreie Geländerlösungen aus profiliertem ABS-Kunststoff mit unterseitigen Aussteifungsprofilen aus Aluminium und einer stirnseitigen Pfostenaufnahme mit Schraubflansch aus Stahl, feuerverzinkt nach DASt-Richtlinie 022, zur Aufnahme von 4 Schrauben M 10 im Abstand von 100 x 75 mm, Höhe Schraubflansch über OK Basisplatte ca. 35 mm, Verfüllvolumen bis OK Basisplatte ca. 16 l/qm, bemessen nach DIN EN 1991-1-1/NA für Horizontalkräfte bis 1 kN/m, Gesamthöhe ca. 78 mm.
| Artikelnummer: | 3420 |
|---|---|
| Farbe: | schwarz |
| Länge [m]: | 2,0 |
| Material: | Basisplatte: ABS-Kunststoff mit unterseitigen Aussteifungsprofilen aus Aluminium, Pfostenaufnahme: feuerverzinkter Stahl |
| Breite [m]: | 1,0 |
| Höhe [mm]: | 78,0 (Gesamt) |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 13,0 (Gesamt) |
| Druckbelastung [kN/m²]: | 250,0 (bei 10% Stauchung) |
| Verfüllvolumen [l/m²]: | 16,0 |
| Bitumenverträglich: | ja |
| Zusatzinfo: | Pfostenaufnahme: Länge ca. 1470 mm, Höhe ca. 35 mm ab OK Basisplatte. Schraubflansch: vier Langlöcher für Schrauben M 10, Abstand 100 x 75 mm. |
Konstruktionsbasis für durchdringungsfreie Geländerlösungen aus profiliertem ABS-Kunststoff, Gesamthöhe ca. 78 mm, Länge x Breite ca. 200 x 100 cm, Höhe Basisplatte ca. 43 mm, mit unterseitigen Aussteifungsprofilen aus Aluminium und einer stirnseitigen Pfostenaufnahme mit horizontalem Schraubflansch aus Stahl, feuerverzinkt nach DASt-Richtlinie 022, zur Aufnahme von 4 Schrauben M 10 im Abstand von 100 x 75 mm, Höhe Schraubflansch über OK Basisplatte ca. 35 mm, bemessen nach DIN EN 1991-1-1/NA für Horizontalkräfte bis 1 kN/m bei einer Auflast von mind. 200 kg/m², liefern und dicht gestoßen bzw. im Abstand
Verfüllung der Basisplatte mit Kies oder Splitt (Körnung max. 8/16 mm), Bedarf ca. 16 l/m², Außenecken sind in der Folgeposition zu kalkulieren.
Bei einem Plattenbelag muss die Splittbettung oberhalb der Systembasis mind. 5 cm betragen, damit der Schraubflansch mit ca. 1,5 cm Splitt überdeckt ist.
Fabrikat: ZinCo Geländerbasis "GB"
Einheit: Stk
Artikelnr.: 3420
Lieferumfang
Geländerbasis GB, Art.-Nr. 3420

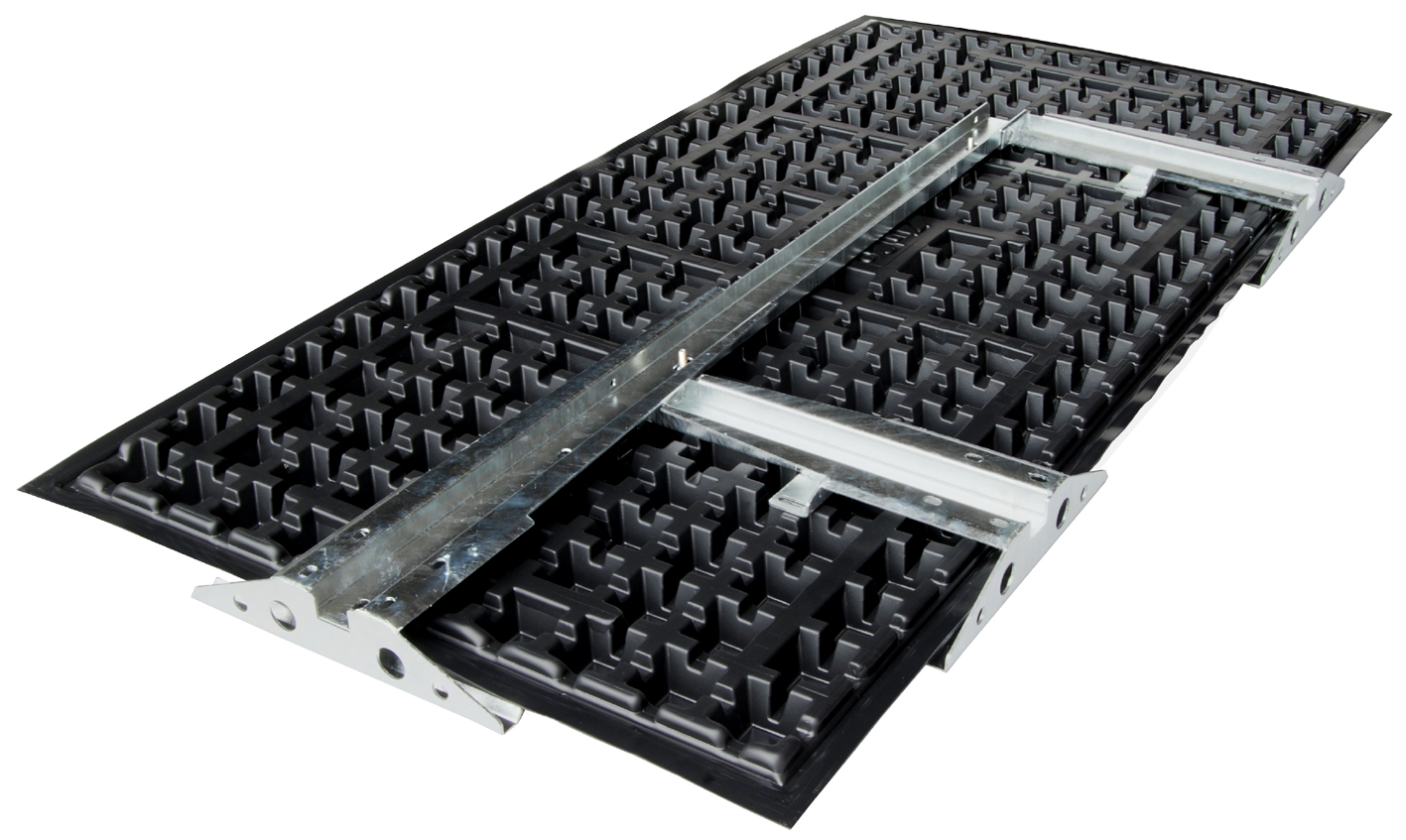

Geländerbasis GB-Eck Links, Art.-Nr. 3445

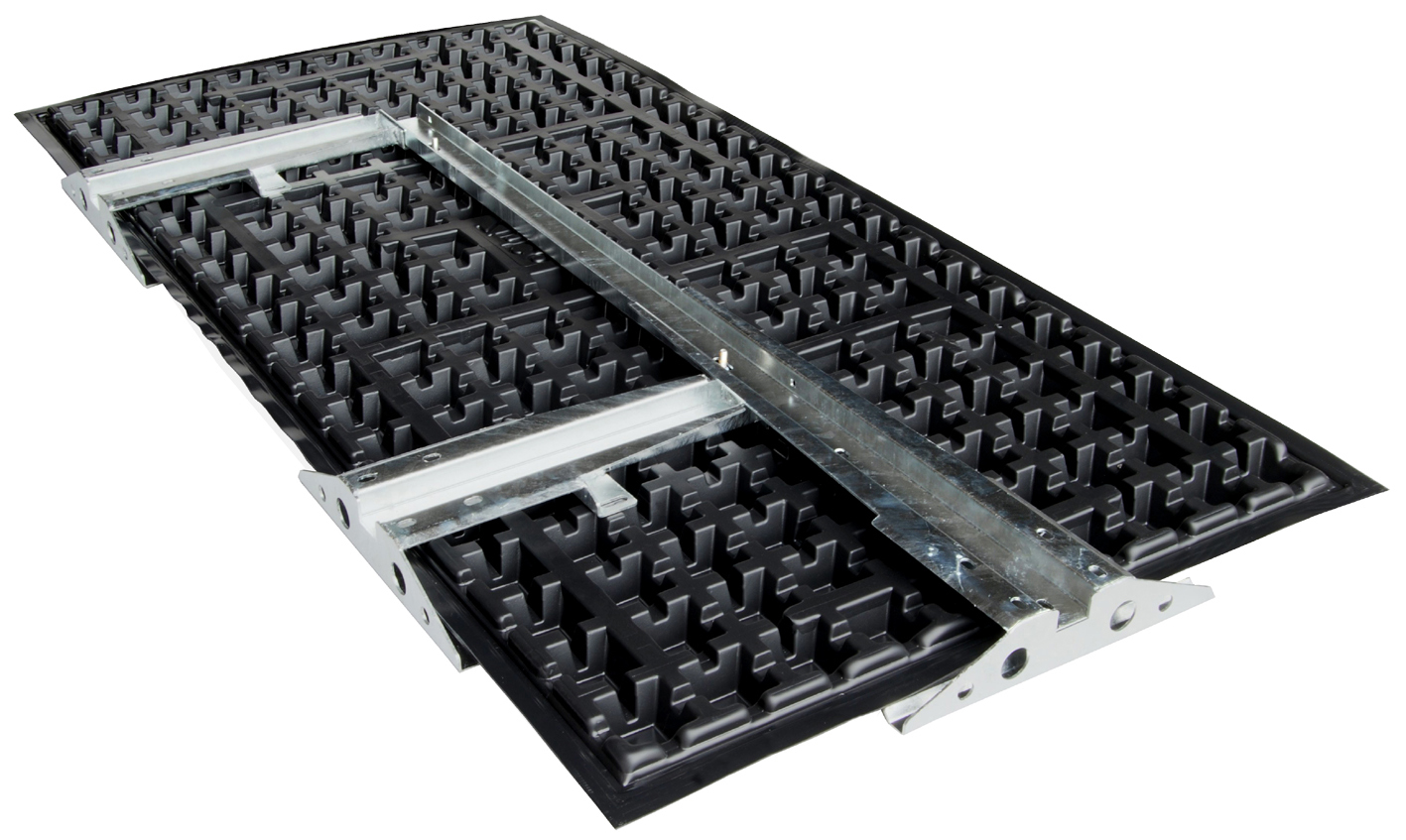

Geländerbasis GB-Eck Rechts, Art.-Nr. 3446

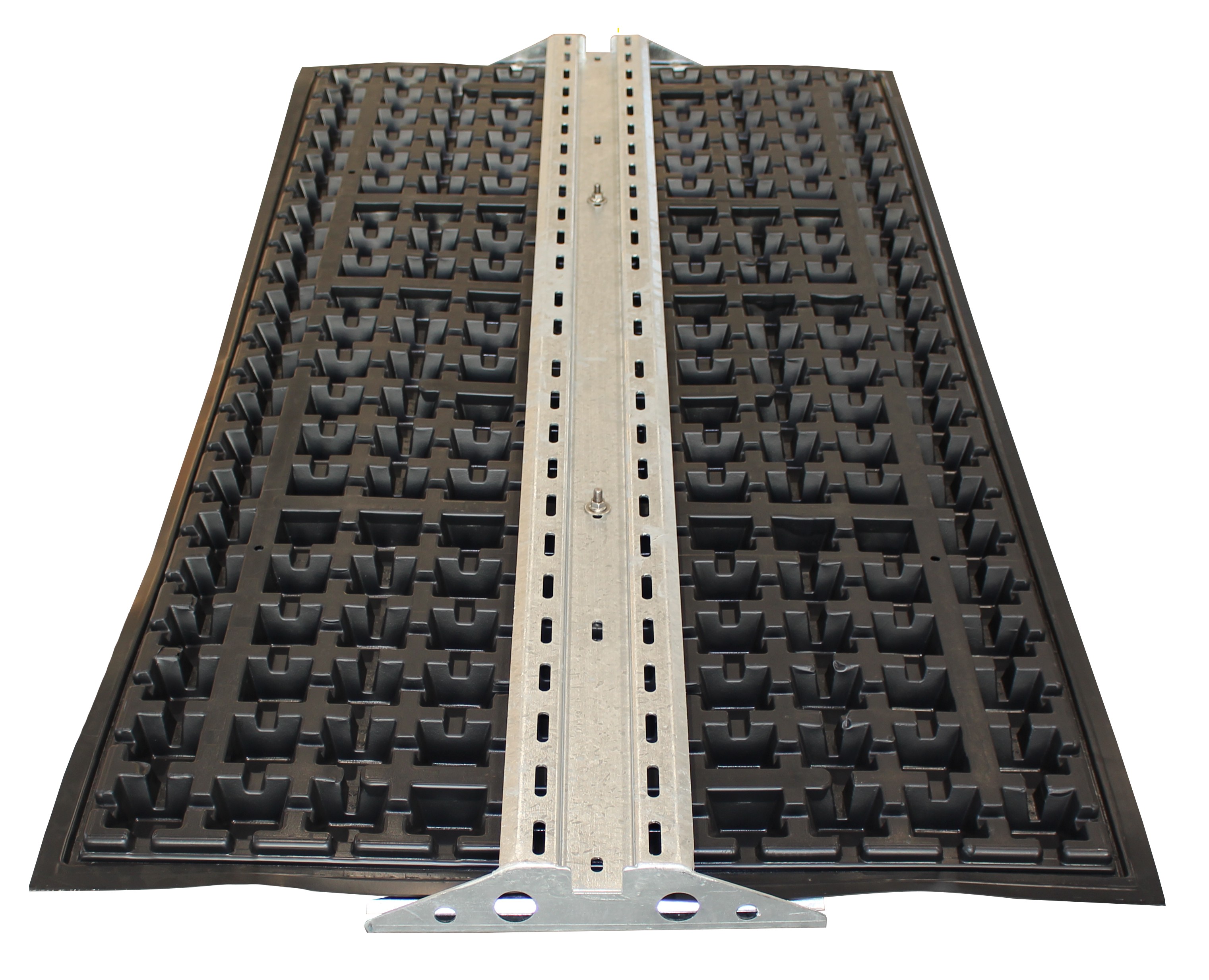

Geländerbasis GB-F, Art.-Nr. 3498
Montageschritte Geländerbasis GB

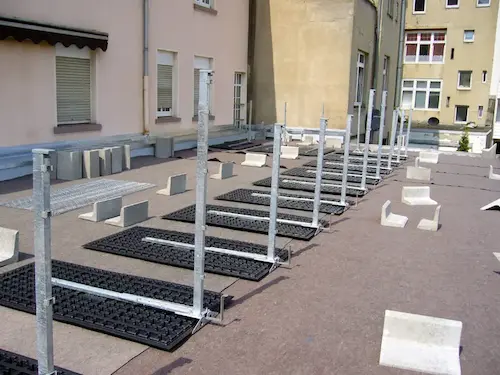

Auslegen der Geländerbasis GB und Montage des Geländers
Einmessen und Auslegen der Geländerbasis GB, sowie …
… Montage des Geländers

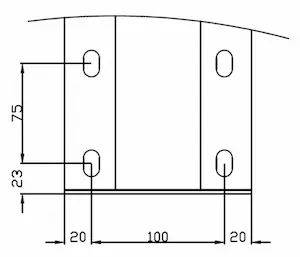

Lochbild des Schraubflansches der Geländerbasis GB
Einmessen und Auslegen der Geländerbasis nach Planunterlagen. Vorgegebener Abstand der Geländerpfosten ist zu beachten. Ist eine flächige Dränage gefordert und der Pfostenabstand > 1,0 m, dann müssen die Zwischenräume entsprechend ausgebildet werden (z. B. ZinCo Floradrain® FD 40).

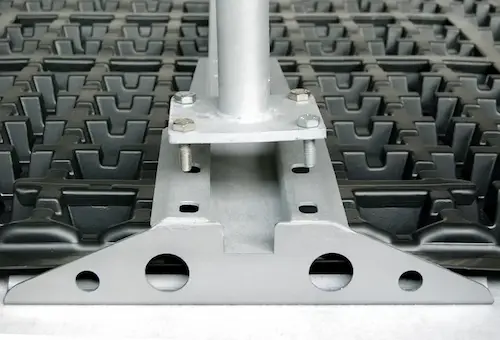

Die Montage des Geländers erfolgt über eine Schraubverbindung mit passendem Gegenflansch. Verbindungsmittel (M10 Schrauben, Unterlegscheiben und Stoppmuttern) sollten aus Edelstahl sein. Die Unterlegscheibe ist unterseitig am Langloch zu setzen. Die Materialtemperatur sollte bei Durchführung der Montage über +5° betragen. Bei der Montage des Geländers ist die Montageanleitung des Herstellers zu beachten!
Aufbringen der erforderlichen Auflast
Die erforderliche Auflast in nachstehender Tabelle ist für die Geländerbasis GB in Abhängigkeit von der geforderten Horizontalkraft (h) und Pfostenabstand (s). Ist die Windlast größer als die geforderte Holmlast, so ist diese für die Ermittlung der erforderlichen Auflast anzusetzen. Vor dem Aufbringen der erforderlichen Auflast, empfehlen wir alle Verbindungen und die Lage des Geländers zu überprüfen.
Hinweis:
Grundsätzlich ist die Geländerbasis bis zur Oberkante der Systembasis (ca. 43 mm) mit Splitt bzw. Kies zu verfüllen. Bei einem Füllvolumen von 15–16 l/m² entspricht dies einer Auflast von ca. 25 kg/m². Die Auflast kann in Form eines Plattenbelags im mindestens 50 mm hohen Splittbett, mit einem entsprechendem Begrünungsaufbau, Kies oder mit einem anderen, gleichwertigen Schüttgut erfolgen.
Erforderliche Auflast in kg/m²
Maßgebend ist das Trockengewicht des Aufbaus.
