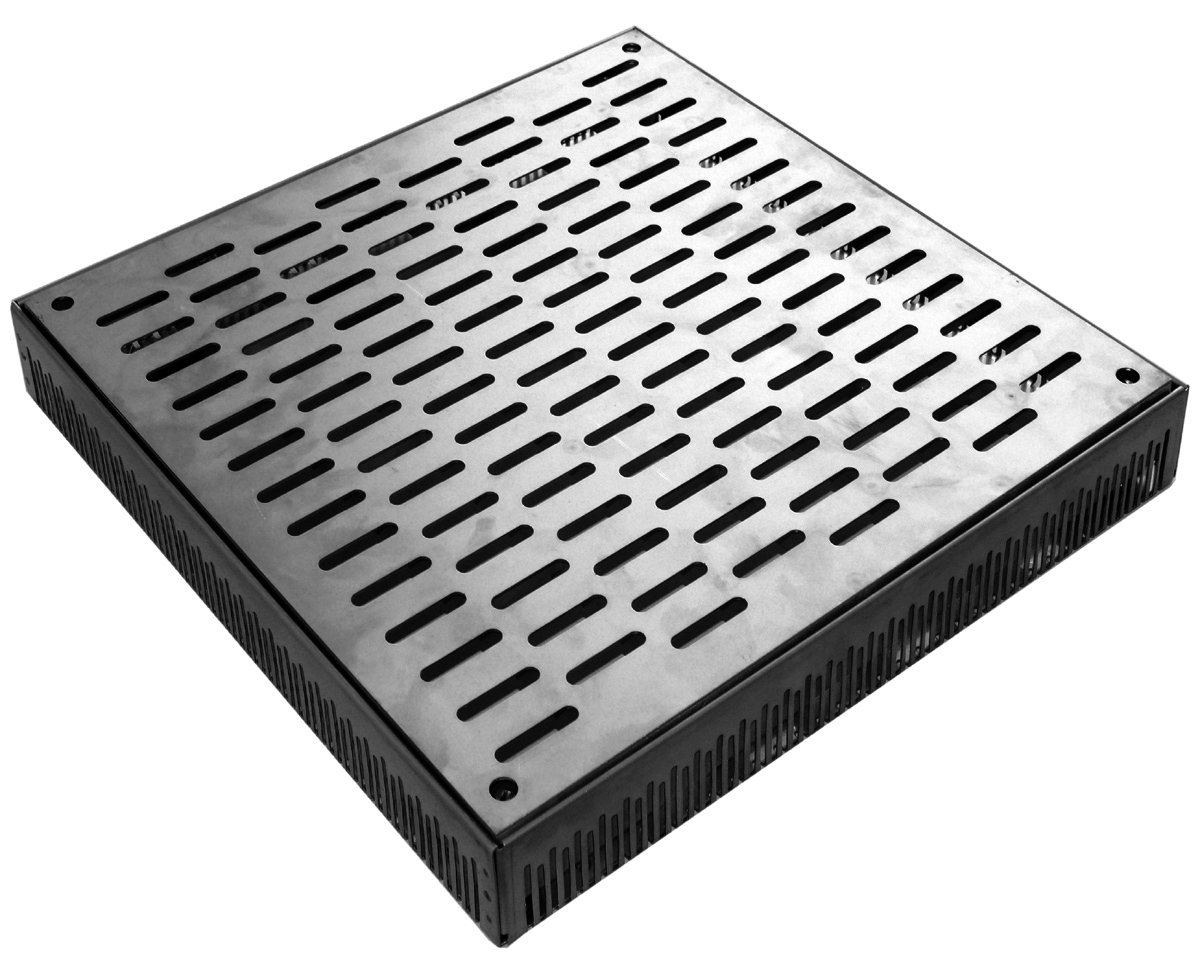

Zinco Terrassenrost TR-H 40 x 40-E, Edelstahl, Langlochschlitzung, HV 65-95
Stabile Roste aus feuerverzinktem Stahl zum Einbau über einem Terrassenablauf
Schacht-Außenmaß ca. 40 x 40 cm, Öffnungsmaß ca. 34 x 34 cm, Abdeckung aus Edelstahl mit Langlochschlitzung (ca. 39 x 8 mm), BTR-Rinnenoptik, Kiesfangrahmen aus Edelstahl mit Schlitzlochung.
| Artikelnummer: | 4474 |
|---|---|
| Material: | Abdeckung: Edelstahl, Kiesfangrahmen: Edelstahl |
| Höhe [mm]: | 65,0 |
| Verpackungseinheit: | Stück |
| Rahmen-Außenmaß [mm]: | 400 x 400 |
| Öffnungsmaß [mm]: | 340 x 340 |
| Zusatzinfo: | mit Langlochschlitzung (ca. 39 x 8 mm) in BTR-Rinnenoptik; Verstellbereich ca. 65-95 mm |
aus Edelstahl mit Langlochschlitzung (ca. 39 x 8 mm) in BTR-Rinnenoptik, Höhe 6,5 cm, Rahmen-Außenmaß ca.40 x 40 cm, Öffnungsmaß ca. 34 x 34 cm, höhenverstellbar von ca. 65 bis 95 mm, Belastbarkeit: Klasse K nach DIN 19599, mit geschlitztem Kiesfangrahmen aus Edelstahl, liefern und auf festem Untergrund über dem Ablauf einbauen.
Fabrikat: Zinco Terrassenrost "TR-H 40 x 40 Edelstahl"
Einheit: Stk
Artikelnr.: 4474
Der Terrassenrost TR-H ist auf der Schutzlage über dem Terrassenentwässerer einzubauen, die grobe Höhenanpassung erfolgt durch die Wahl des entsprechenden Kiesfangrahmens. Nach Fertigstellung der Belagsfläche erfolgt die Feinjustierung der Höhe mit einem Schraubendreher von oben. Ein Ausbau des Rostest ist nicht nötig.

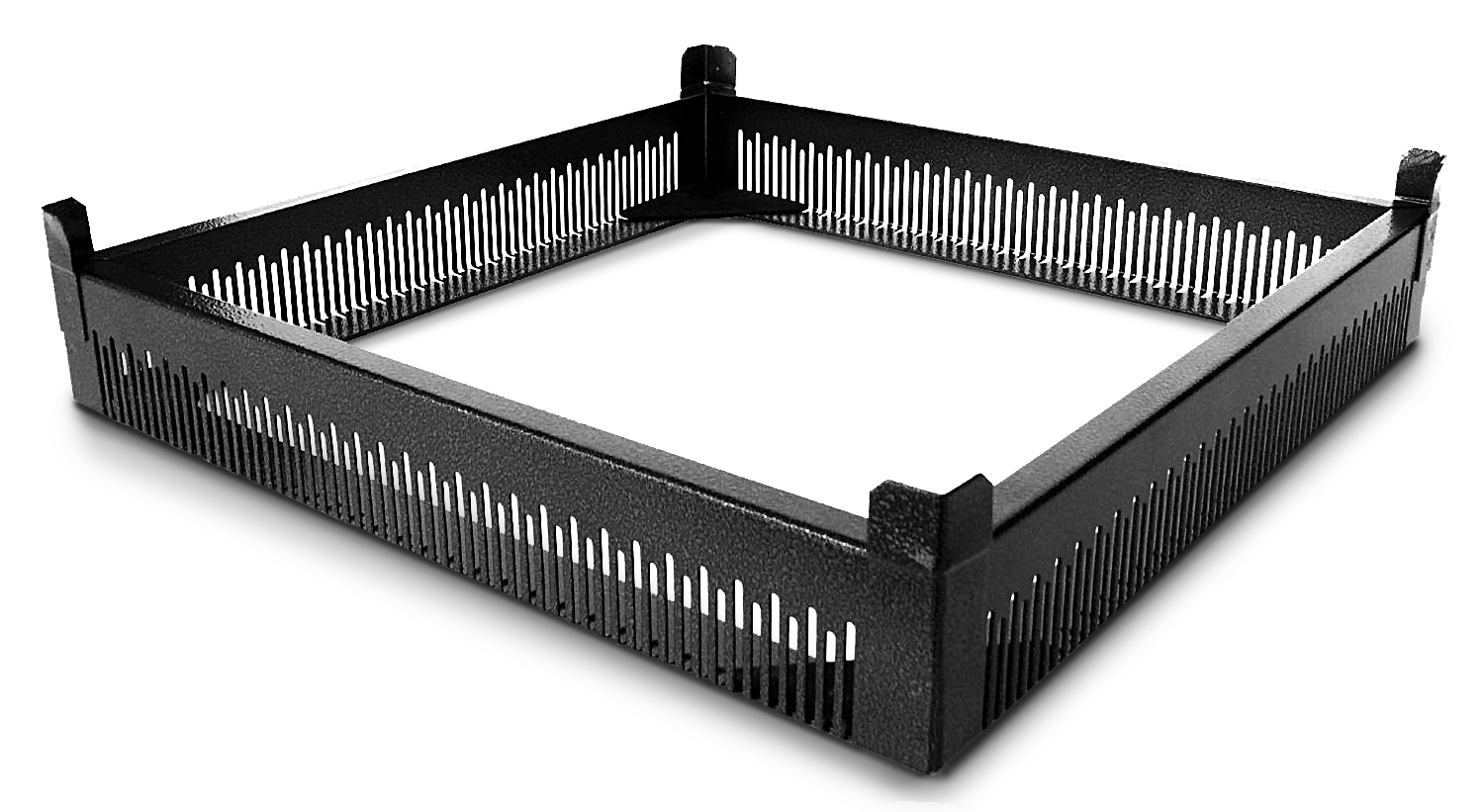

Einbau Aufstockelement für TR-H (Art.-Nr. 4412)
Zur Anpassung auf die gewünschte Höhe werden Aufstockelemente (Art.-Nr. 4412) eingesetzt. Diese werden unter den Terrassenrost auf die Schutzlage aufgestellt. Es sind maximal drei Aufstockelemente möglich. Der Terrassenrost wird auf das letzte Aufstockelement aufgesetzt. Nach Fertigstellung der Belagsfläche erfolgt die Feinjustierung der Höhe mit einem Schraubendreher von oben. Ein Ausbau des Rostest ist nicht nötig.
1.2 Splittbettung, kalkarm, 30-50 mm
1.3 Floradrain® FD 40, verfüllt mit kalkarmem Splitt (Diffusionsöffnungen nach unten)
1.4 Speicherschutzmatte SSM 45
1.5 Geeigneter Dachaufbau mit wurzelfester Abdichtung
2.1 Terrassenrost TR-H 40 x 40 - 65
2.2 Aufstockelement für TR-H 40 x 40 - 65
3.1 Dachablauf
Dieses Produkt hat Zubehör
