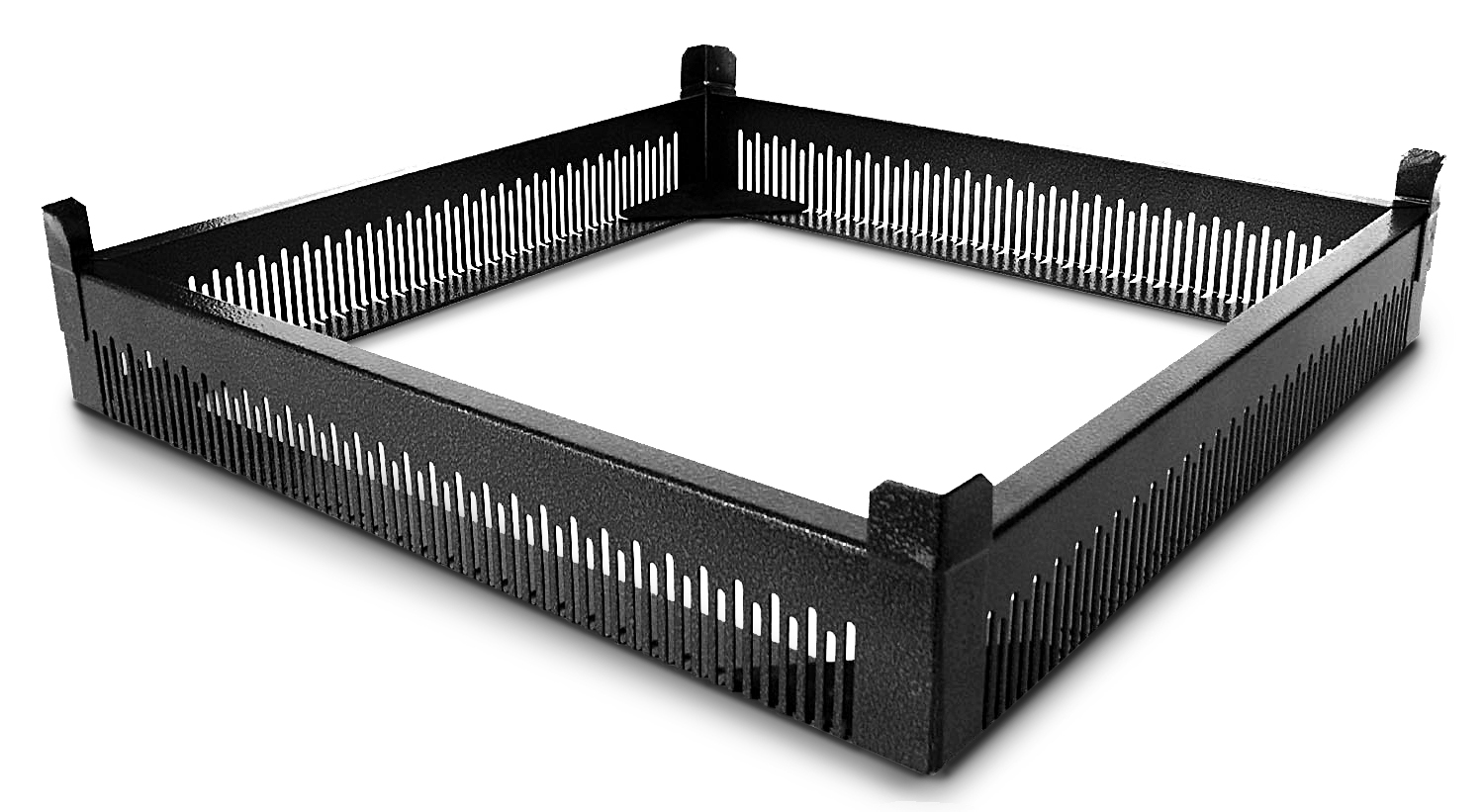

Zinco Aufstockelement für TR-H 40 x 40 Höhe ca. 6 cm
Aufstockelement für Terrassenrost TR-H 40 x 40
Artikelnummer:
4412
Produktinformationen "Zinco Aufstockelement für TR-H 40 x 40 Höhe ca. 6 cm"
Rahmen-Außenmaß 40 x 40 cm, Stahlblech verzinkt und altsilber-antik beschichtet, Gewicht ca. 1,2 kg/Stück
| Artikelnummer: | 4412 |
|---|---|
| Farbe: | altsilber-antik |
| Material: | Stahl verzinkt, kunststoffbeschichtet |
| Länge [mm]: | 400,0 |
| Breite [mm]: | 400,0 |
| Höhe [mm]: | 60,0 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 1,2 |
aus Position '.........' aus verzinktem und beschichtetem
Stahlblech, zur stufenweisen Erhöhung des Terrassenrostes um ca. 6 cm bei größeren Aufbaustärken, liefern und nach Herstellerangabe einbauen.
Fabrikat: Zinco "Aufstockelement für TR-H 40 x 40"
Einheit: Stk
Artikelnr.: 4412
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Der Terrassenrost TR-H ist auf der Schutzlage über dem Terrassenentwässerer einzubauen, die grobe Höhenanpassung erfolgt durch die Wahl des entsprechenden Kiesfangrahmens. Nach Fertigstellung der Belagsfläche erfolgt die Feinjustierung der Höhe mit einem Schraubendreher von oben. Ein Ausbau des Rostest ist nicht nötig.
Einbau Aufstockelement für TR-H (Art.-Nr. 4412)
Zur Anpassung auf die gewünschte Höhe werden Aufstockelemente (Art.-Nr. 4412) eingesetzt. Diese werden unter den Terrassenrost auf die Schutzlage aufgestellt. Es sind maximal drei Aufstockelemente möglich. Der Terrassenrost wird auf das letzte Aufstockelement aufgesetzt. Nach Fertigstellung der Belagsfläche erfolgt die Feinjustierung der Höhe mit einem Schraubendreher von oben. Ein Ausbau des Rostest ist nicht nötig.
Der Terrassenrost TR-H ist auf der Schutzlage über dem Terrassenentwässerer einzubauen, die grobe Höhenanpassung erfolgt durch die Wahl des entsprechenden Kiesfangrahmens. Nach Fertigstellung der Belagsfläche erfolgt die Feinjustierung der Höhe mit einem Schraubendreher von oben. Ein Ausbau des Rostest ist nicht nötig.
Einbau Aufstockelement für TR-H (Art.-Nr. 4412)
Zur Anpassung auf die gewünschte Höhe werden Aufstockelemente (Art.-Nr. 4412) eingesetzt. Diese werden unter den Terrassenrost auf die Schutzlage aufgestellt. Es sind maximal drei Aufstockelemente möglich. Der Terrassenrost wird auf das letzte Aufstockelement aufgesetzt. Nach Fertigstellung der Belagsfläche erfolgt die Feinjustierung der Höhe mit einem Schraubendreher von oben. Ein Ausbau des Rostest ist nicht nötig.
1.1 Beton- bzw. Natursteinplatten, d ≥ 40 mm
1.2 Splittbettung, kalkarm, 30-50 mm
1.3 Floradrain® FD 40, verfüllt mit kalkarmem Splitt (Diffusionsöffnungen nach unten)
1.4 Speicherschutzmatte SSM 45
1.5 Geeigneter Dachaufbau mit wurzelfester Abdichtung
2.1 Terrassenrost TR-H 40 x 40 - 65
2.2 Aufstockelement für TR-H 40 x 40 - 65
3.1 Dachablauf
1.2 Splittbettung, kalkarm, 30-50 mm
1.3 Floradrain® FD 40, verfüllt mit kalkarmem Splitt (Diffusionsöffnungen nach unten)
1.4 Speicherschutzmatte SSM 45
1.5 Geeigneter Dachaufbau mit wurzelfester Abdichtung
2.1 Terrassenrost TR-H 40 x 40 - 65
2.2 Aufstockelement für TR-H 40 x 40 - 65
3.1 Dachablauf
Dieses Produkt ist Zubehör von
Aufstockelement für Terrassenrost TR-H 40 x 40

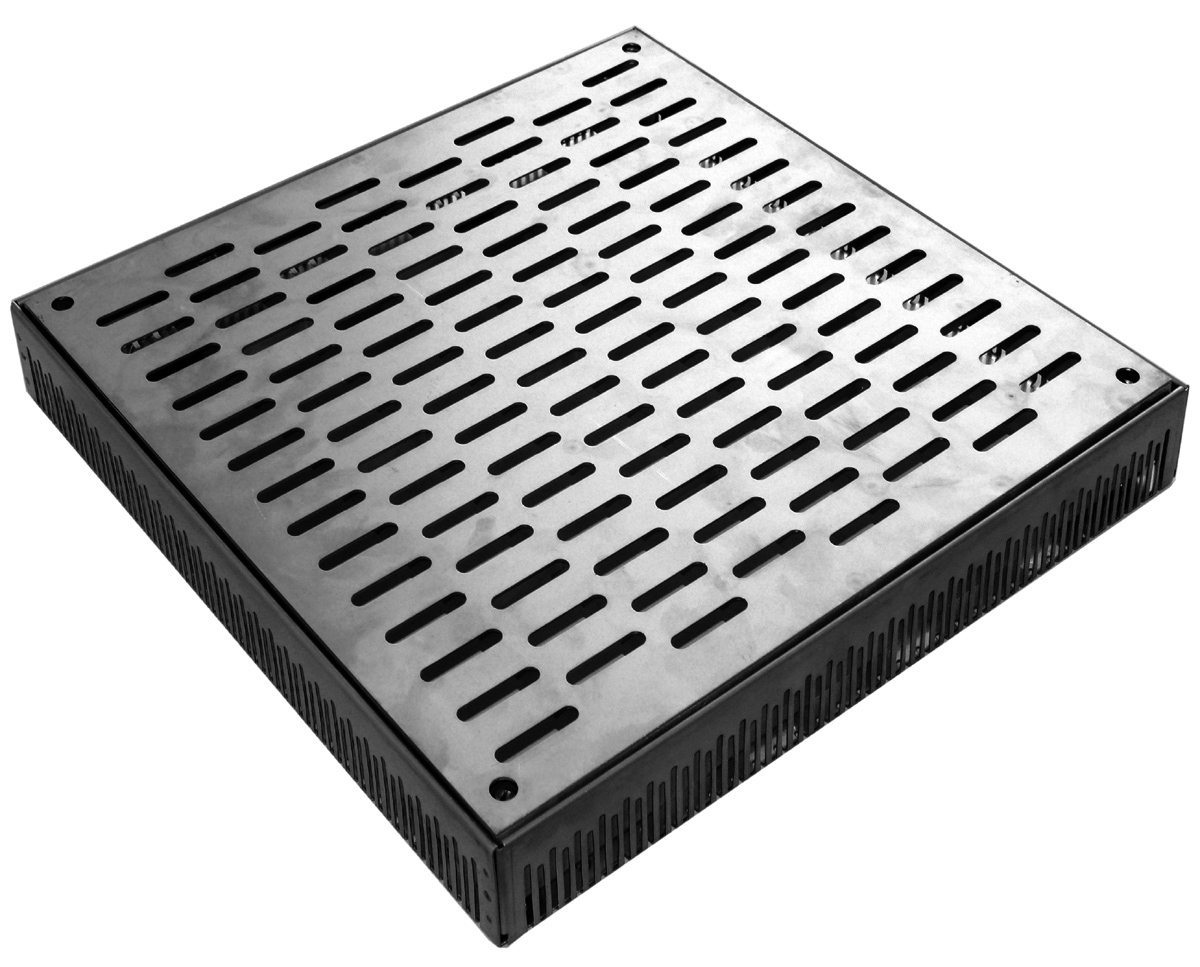

Zinco Terrassenrost TR-H 40 x 40-E, Edelstahl, Langlochschlitzung, HV 65-95
Stabile Roste aus feuerverzinktem Stahl zum Einbau über einem Terrassenablauf
Stabile Roste aus feuerverzinktem Stahl zum Einbau über einem Terrassenablauf
Aufstockelement für Terrassenrost TR-H 40 x 40

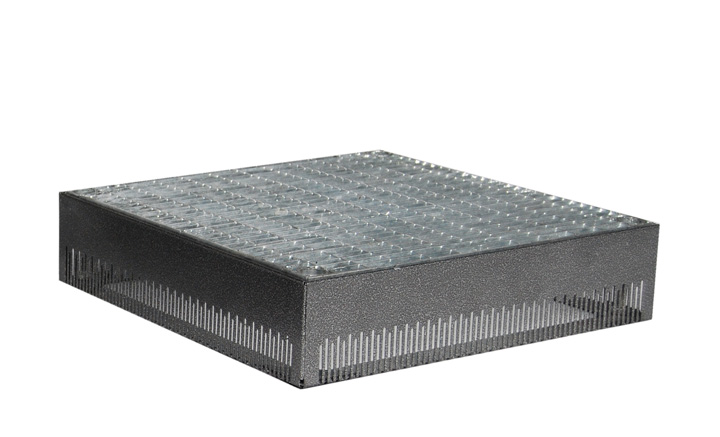

Zinco Terrassenrost TR-H 40 x 40-95 höhenverstellbar von 95 bis 125 mm
