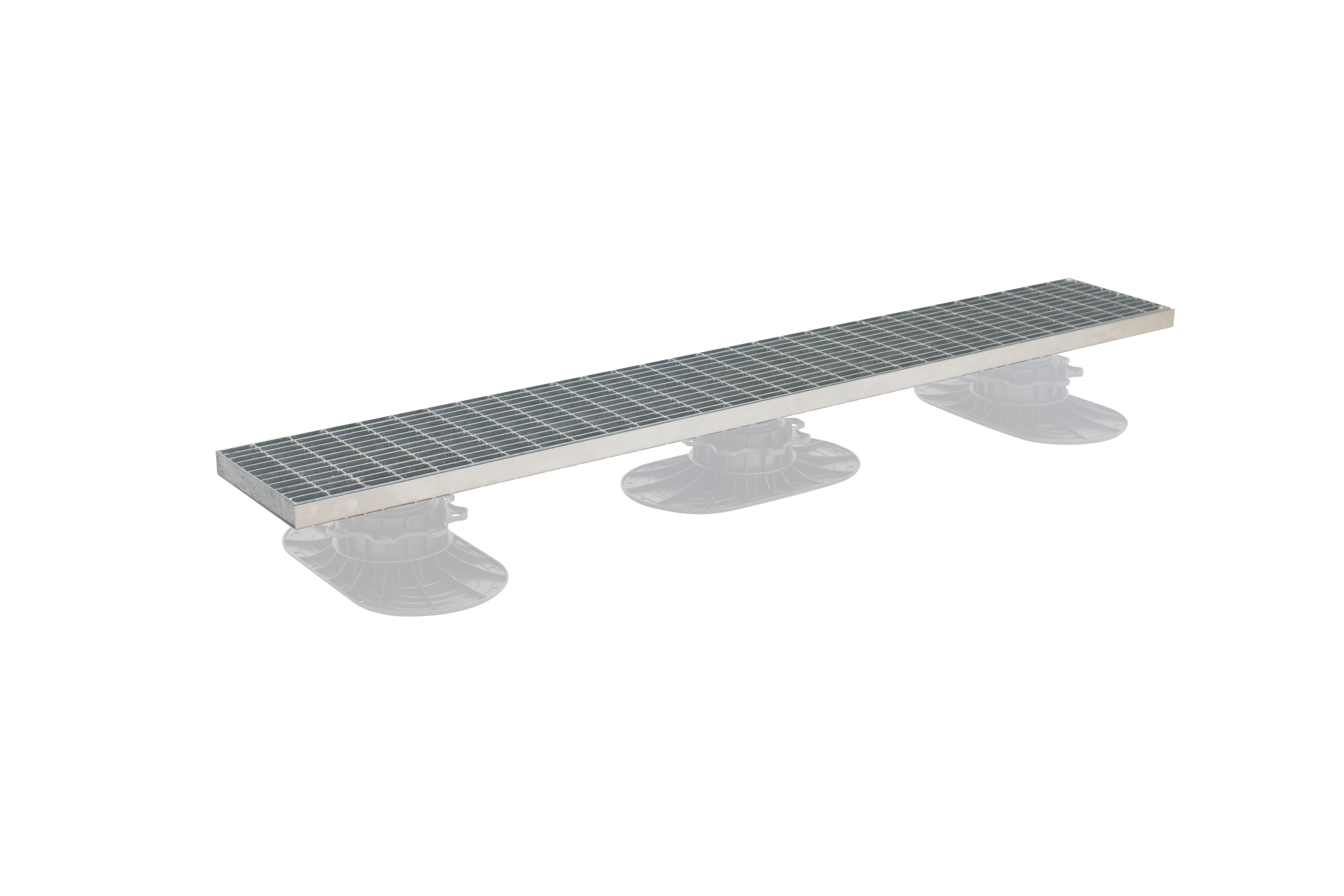

Zinco Fassadenrinne FRA 20/150-1 H: 20 mm, B: 150 mm, L: 1 m
Am Boden und seitlich geschlitzte Entwässerungsrinnen zum Einbau vor Türaustritten oder entlang von Fassaden, speziell konzipiert für den Einsatz auf den ZinCo Elefeet Stelzlager in Kombination mit Feinstein-Belägen Höhe 20 mm.
Rinnenkörper aus Aluminium gekantet, mit Schlitzlochung. Mit feuerverzinktem Gitterrost, Maschenweite ca. 33 x 11 mm; Gewicht 4 kg/Stück. Speziell für den Einsatz auf Zinco Elefeet Stelzlagern und Kombination mit Feinstein-Belägen Höhe 20 mm.
| Artikelnummer: | 4700 |
|---|---|
| Farbe: | silber |
| Länge [m]: | 1 |
| Maschinenweite [mm]: | 33 x 11 |
| Material: | Aluminium, Gitterrost aus verzinktem Stahl |
| Breite [mm]: | 150 |
| Höhe [mm]: | 20 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 4 |
Rinnenkörper aus Aluminium, unten und seitlich geschlitzt, Schlitzbreite ca. XX mm, Abdeckung aus feuerverzinktem Gitterrost, Maschenweite ca. 33 x 11 mm, Breite ca. 15 cm, Höhe ca. 20 mm, Länge ca. 1,00 m, liefern und auf stabilem Unterbau fachgerecht einbauen.
Fabrikat: Zinco Fassadenrinne "FRA 20/150-1"
Einheit: Stk
Artikelnr.: 4700
Die Fassaden- und Terrassenrinnen werden höhengerecht, dem Belagsgefälle entsprechend auf der Verlegeschicht bzw. dem Splittbett eingebaut. Für alle Fassaden- und Terrassenrinnen können alternativ Eleringe und Elefeet® Stelzlager als Auflage genutzt werden. Die Rinnenkörper müssen dicht aneinandergesetzt werden und sind mit den Stoßverbindern durch Einführung und Umbiegen der Laschen an den Schlitzungen zu verbinden. Rinnenkörper und Gitterroste sind bei Bedarf mit einem Trennschleifer abzulängen und zu entgraten. Die Schnittstellen des Gitterrostes aus feuerverzinktem Stahl müssen mit geeigneten Produkten nachverzinkt werden. Ecksituationen werden unter Verwendung von 90°- Eckstücken ausgebildet. Die Gitterroste werden aufgesetzt und die Endkappen am Rinnenabschluss mithilfe der Kunststoff-Stopfen zum Einstecken in die Nut der Rinnen eingesetzt.
1.1 Beton- bzw. Natursteinplatten, d ≥ 40 mm
1.2 Splittbettung, kalkarm, 30-50 mm
1.3 Floradrain® FD 40, verfüllt mit kalkarmem Splitt (Diffusionsöffnungen unten)
1.4 Speicherschutzmatte SSM 45
1.5 Geeigneter Dachaufbau mit wurzelfester Abdichtung
2.1 Klemm- und Schutzprofil AP 150
2.2 Fassadenrinne FRA 75/150

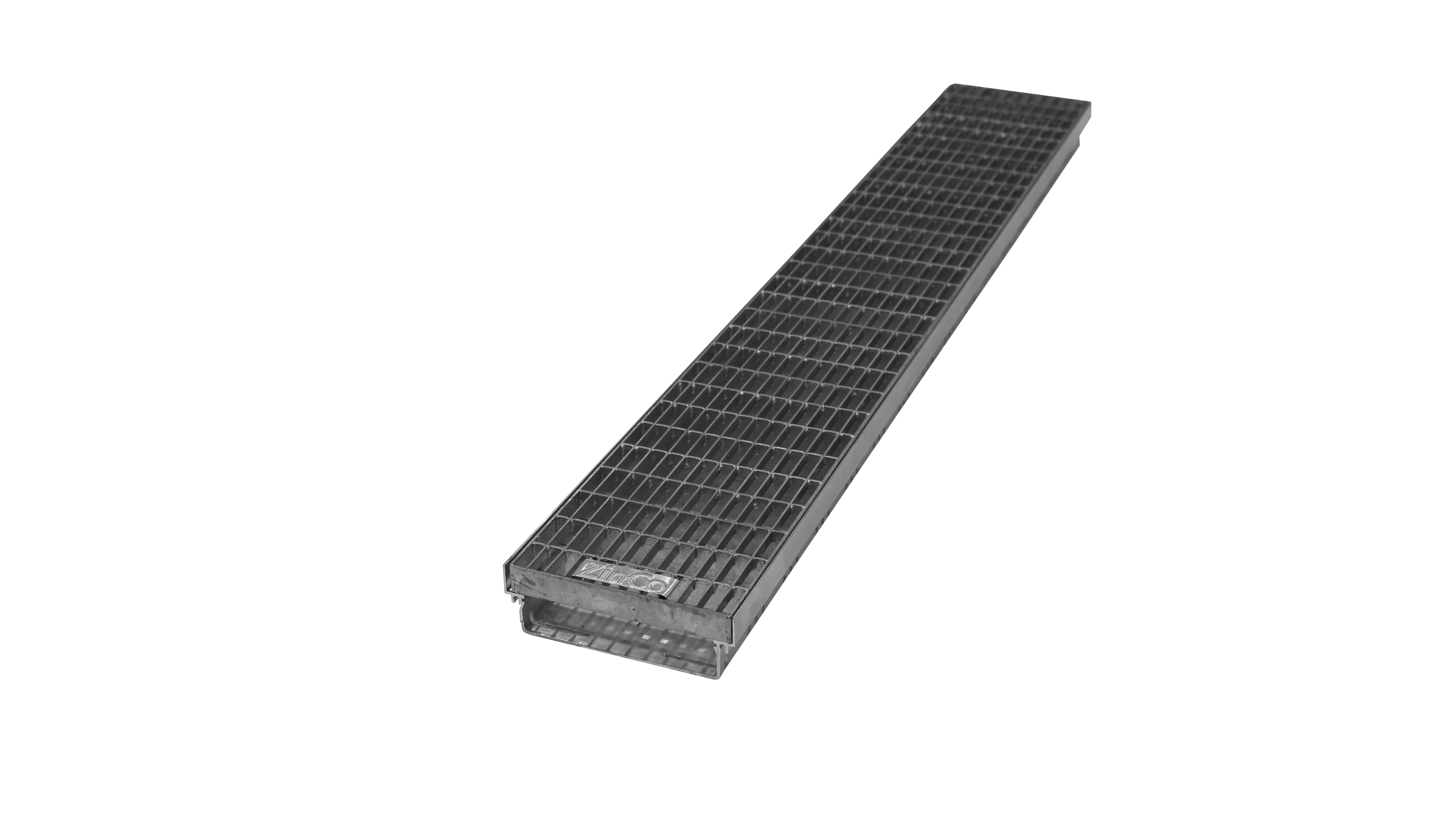

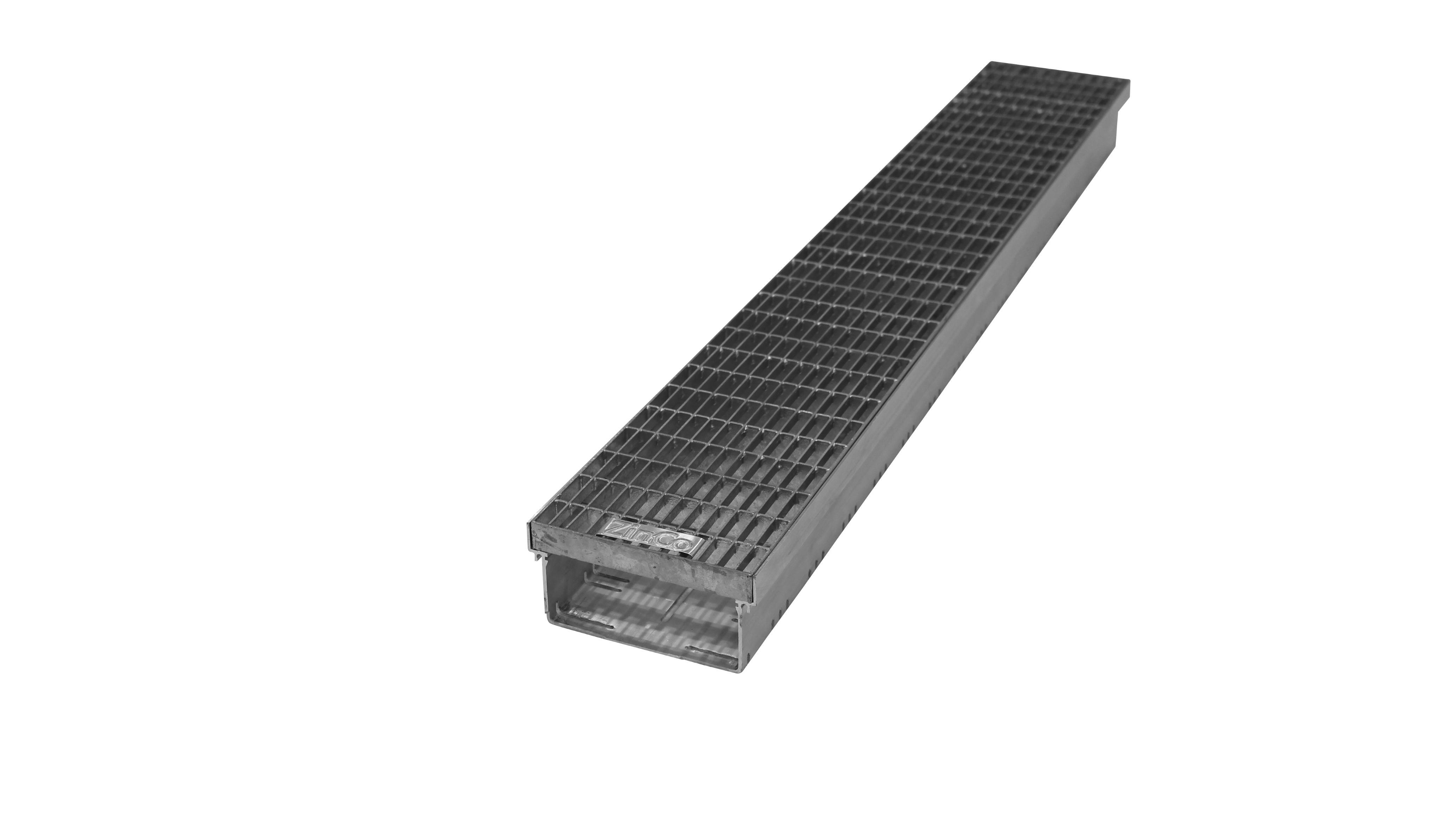

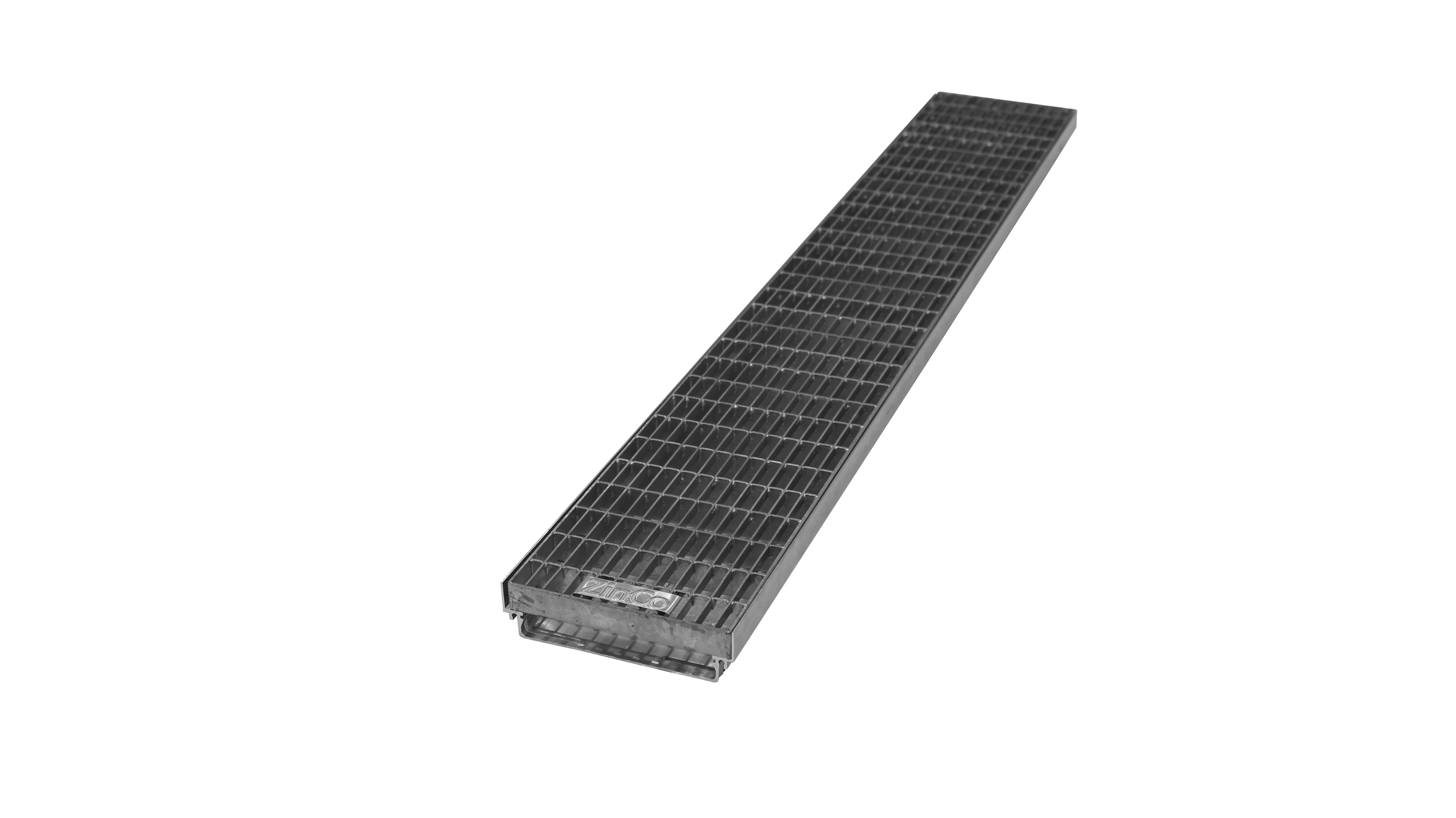

Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen
