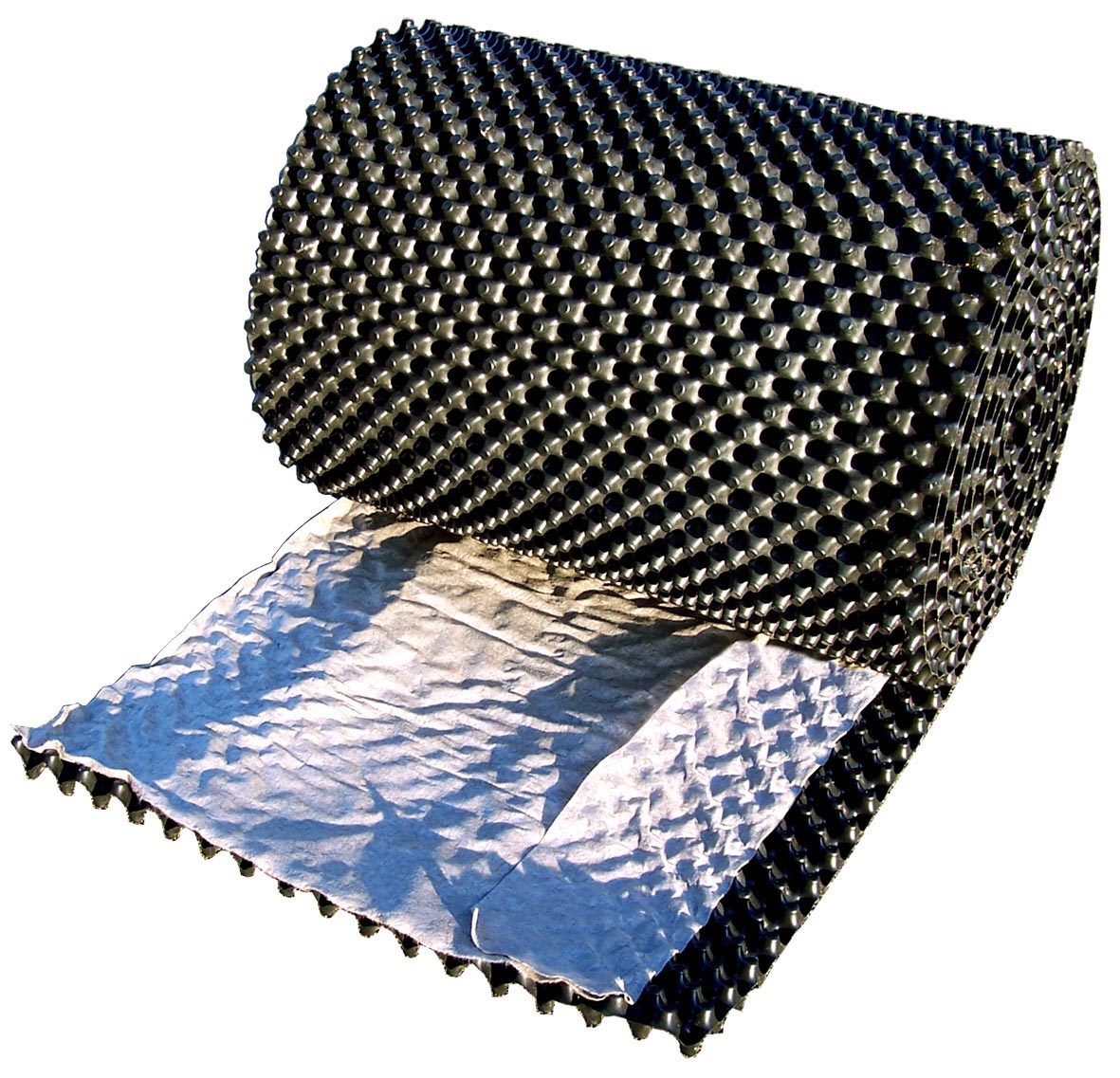

Zinco Floradrain FD 40-RV, Rolle m. Vlies, 0,94 x 10,70 m, Höhe ca. 40 mm
Druckstabile, rationell zu verlegende Dränagebahnen auf Basis der bewährten Floradrain®-Elemente, FD 40 auch mit Vlieskaschierung.
tiefgezogenes Dränageelement mit aufkaschiertem Filtervlies, mit Wasserspeichermulden, Diffusionsöffnungen und unterseitigem Kanalsystem, aus RC-Polyolefin (hauptsächlich PE), bitumenbeständig, Druckfestigkeit ca. 135 kN/qm, Füllvolumen ca. 17 l/qm, Flächenmasse ca. 2,3 kg/qm
| Artikelnummer: | 3042 |
|---|---|
| Farbe: | Dränageelement: dunkelgrau, Vlies: Hellgrau |
| Länge [m]: | 10,7 |
| Material: | Dränageelement: RC-Polyolefin, hauptsächlich PE, Vlies: Polypropylen |
| Breite [mm]: | 940,0 |
| Höhe [mm]: | 40,0 |
| Verpackungseinheit: | Rolle |
| Flächenmasse [kg/m²]: | 2,3 |
| Geotextilrobustheitsklasse / Festigkeitsklasse: | 2 |
| Öffungsweite (O90) nach EN ISO 12956 [µm]: | 100 |
| Druckbelastung [kN/m²]: | bei 10% Stauchung = 135 kN/m² (unverfüllt); 235 kN/m² (verfüllt) |
| Durchmesser Diffussionsöffnung [mm]: | 2,0 |
| Wasserspeicherkapazität [l/m²]: | 5,0 |
| Wasserabfluss in Bahnenebene bei 1% Gefälle [l/(s-m)]: | 1,5 |
| Wasserabfluss in Bahnenebene bei 2% Gefälle [l/(s-m)]: | 2,1 |
| Wasserabfluss in Bahnenebene bei 3% Gefälle [l/(s-m)]: | 2,6 |
| Verfüllvolumen [l/m²]: | 17 |
| Bitumenverträglich: | ja |
| Zusatzinfo: | einseitiger Vliesüberstand: ca. 10 cm |
aus tiefgezogenem RC-Polyolefin (hauptsächlich PE), Höhe 40 mm, bitumenbeständig, mit Wasserspeichermulden, Diffusionsöffnungen und unterseitigem Kanalsystem, Druckfestigkeit ca. 135 kN/m², Füllvolumen ca. 17 l/m², Flächenmasse ca. 2,3 kg/m², Wasserableitvermögen geprüft nach DIN EN ISO 12958: bei 1 % Gefälle - ca. 1,5 l/s*m, bei 2 % Gefälle - ca. 2,1 l/s*m, mit CE-Kennzeichnung als Bestandteil des "Bausatzes für Dachbegrünung" gemäß ETA-Nr. 13/0668, als Rollenware mit aufkaschiertem Systemfiltervlies liefern und nach Herstellervorschrift verlegen.
Fabrikat: ZinCo Floradrain® "FD 40-RV"
Einheit: m²
Artikelnr.: 3042
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Bei Gefahr von Sturm sollte die Verlegung nicht erfolgen.
WICHTIG: Rollen, die in der Sonne standen, können sich unterschiedlich aufheizen, was dazu führen kann, dass die frisch ausgerollten Bahnen etwas bogenförmig liegen. Deshalb die Bahnen kurze Zeit liegen lassen, bevor diese miteinander verbunden werden.
1
Verlegung:
Die Dränage-Rollbahnen werden lose auf Stoß, mit dem Filtervlies nach oben verlegt. Das einseitig überstehende Filtervlies überdeckt die Stöße.
Nach der Verlegung sind die Dränage-Rollbahnen unmittelbar abzudecken (UV-Schutz!) und gegen Wegwehen zu sichern.
2
Schneiden:
Die Dränage-Rollbahnen können mit einem Cuttermesser (mit einer harten Klinge) oder einem Heißdraht geschnitten werden. Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung passieren, so ist diese sofort zu melden und zu beheben.
Über Dachabläufen sind die Dränage-Rollbahnen in der Größe passend zur Öffnung des darüber einzubauenden Kontrollschacht auszuschneiden.

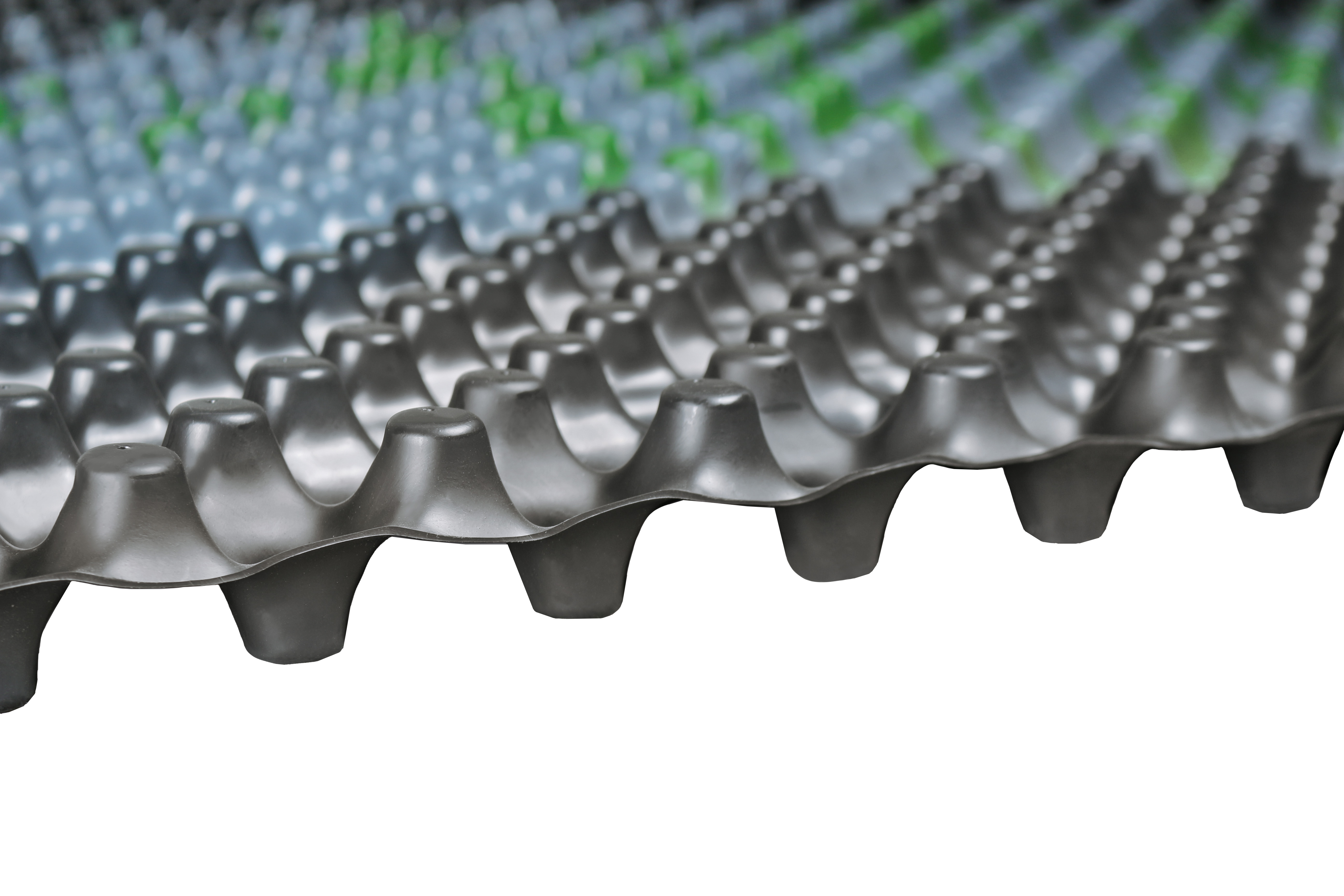

Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen
