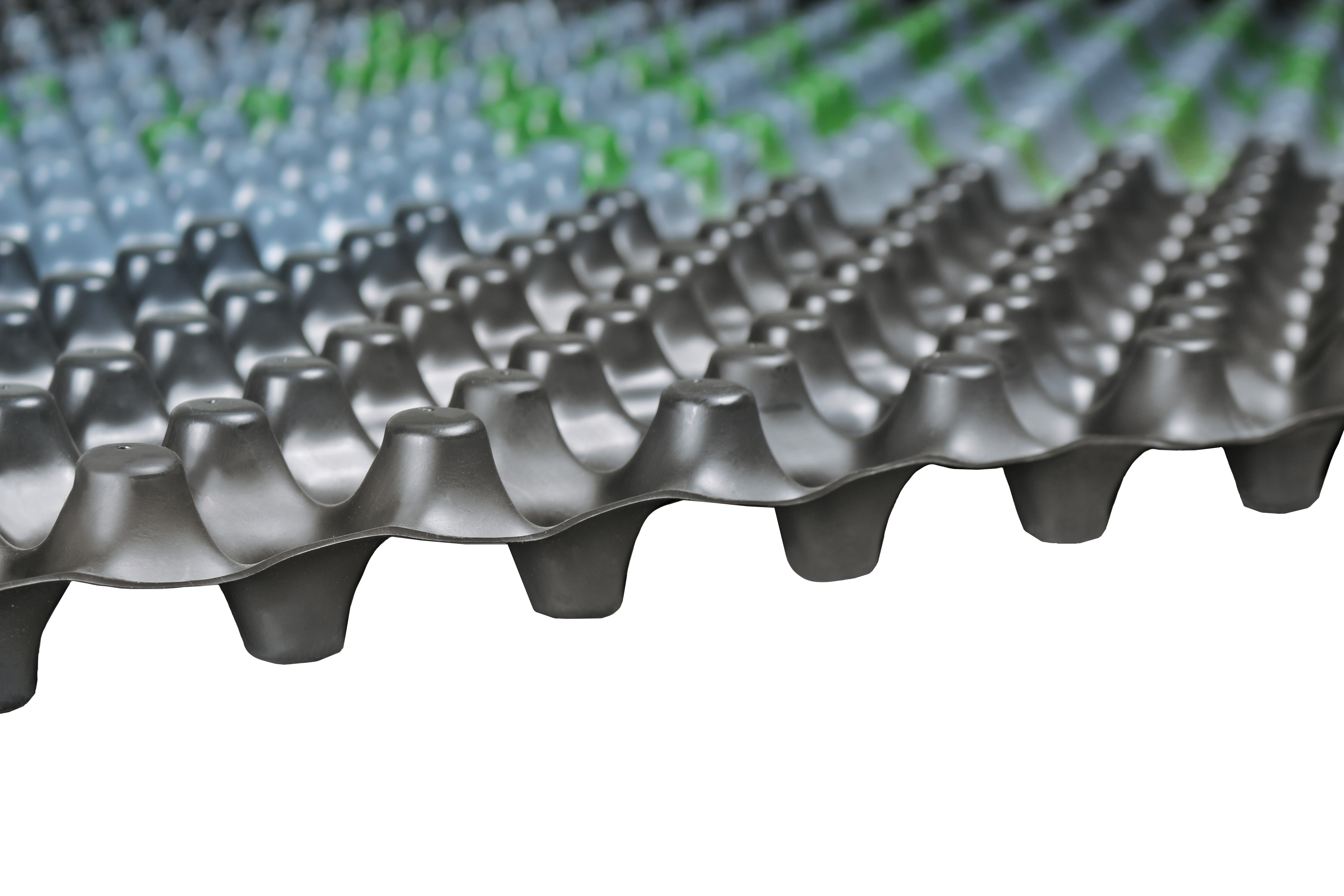

Zinco Floradrain FD 40, Platte 0,95 x 2,12 m, Höhe ca. 40 mm

Drän- und Wasserspeicherelement aus RC-Polyolefin zum Einsatz bei intensiven und extensiven Begrünungen auf Dächern mit und ohne Gefälle. Ebenso ist der Einsatz unter Geh- und Terrassenbelägen möglich. Hierzu werden die Elemente mit den Diffusionsöffnungen nach unten verlegt und mit geeignetem kalkarmem Splitt verfüllt.

Artikelnummer: 3040
Produktinformationen "Zinco Floradrain FD 40, Platte 0,95 x 2,12 m, Höhe ca. 40 mm"

Dränageelement aus tiefgezogenem RC-Polyolefin (hauptsächlich PE), mit Wasserspeichermulden, Diffusionsöffnungen und unterseitigem Kanalsystem, bitumenbeständig, Druckfestigkeit ca. 135 kN/qm, Füllvolumen ca. 17 l/qm, Flächenmasse ca. 2,1 kg/qm, als Bestandteil eines Systemaufbaus mit Umwelt-Produktdeklaration EPD sowie CE-Kennzeichnung über die ETA-Nr. 13/0668 "Bausatz für Dachbegrünung“.

Properties table
Artikelnummer: 3040
Farbe: dunkelgrau
Länge [m]: 2,12
Material: Polyolefin, hauptsächlich PE
Breite [mm]: 950,0
Höhe [mm]: 40,0
Verpackungseinheit: Platte
Flächenmasse [kg/m²]: 2,1
Druckbelastung [kN/m²]: bei 10% Stauchung = 135 kN/m² (unverfüllt); 235 kN/m² (verfüllt)
Durchmesser Diffussionsöffnung [mm]: 2,0
Wasserspeicherkapazität [l/m²]: 5,0
Wasserabfluss in Bahnenebene bei 1% Gefälle [l/(s-m)]: 1,5
Wasserabfluss in Bahnenebene bei 2% Gefälle [l/(s-m)]: 2,1
Wasserabfluss in Bahnenebene bei 3% Gefälle [l/(s-m)]: 2,6
Verfüllvolumen [l/m²]: 17,0
UV-stabilisiert: ja

aus tiefgezogenem RC-Polyolefin (hauptsächlich PE), Höhe 40 mm, bitumenbeständig, mit Wasserspeichermulden, Diffusionsöffnungen und unterseitigem Kanalsystem, Druckfestigkeit ca. 135 kN/m², Füllvolumen ca. 17 l/m², Flächenmasse ca. 2,1 kg/m², Wasserableitvermögen geprüft nach DIN EN ISO 12958: bei 1 % Gefälle - ca. 1,5 l/s*m. bei 2 % Gefälle - ca. 2,1 l/s*m, als Bestandteil eines Systemaufbaus mit Umwelt-Produktdeklaration EPD sowie CE-Kennzeichnung über die ETA-Nr. 13/0668 "Bausatz für Dachbegrünungen", liefern und nach Herstellervorschrift verlegen.

Fabrikat: Zinco Floradrain® "FD 40"

Einheit: m²

Artikelnr.: 3040

Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.

Bei Gefahr von Sturm sollte die Verlegung nicht erfolgen.

Verlegung:
Die Floradrain® FD 40-Elemente werden lose auf Stoß verlegt. Sie können mit Verbindungsklammern verbunden werden. Diese werden in die Diffusionsöffnungen (Lochung in den Noppen) eingedrückt. Bedarf: 2 Verbindungsklammern/m².

Unter Dachbegrünungen werden die Elemente mit den Diffusionsöffnungen nach oben verlegt und mit einem geeigneten Filtervlies abgedeckt. Beim Einsatz unter Geh- und Terrassenbelägen werden die Diffusionsöffnungen nach unten gerichtet, so dass kein Wasser gespeichert wird. Die Elemente sind dann mit geeignetem kalkarmem Splitt zu verfüllen. Schrittplatten bzw. Wartungswege ohne ästhetischen Anspruch (Gefahr von Ausblühungen) können auch direkt im Substrat verlegt werden.

Die Dränage-Elemente sind unmittelbar nach der Verlegung abzudecken (UV-Schutz!) und gegen Wegwehen zu sichern. Letzteres kann, sofern die eigentliche Auflast nicht unmittelbar nachfolgt, kurzzeitig durch Verfüllen mit Wasser erfolgen.

Schneiden:
Die Dränage-Elemente können mit einem Cuttermesser (mit einer harten Klinge) oder einem Heißdraht geschnitten werden. Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung auftreten, so ist diese sofort zu melden und zu beheben.

Über Dachabläufen sind die Dränage-Elemente in der Größe passend zur Öffnung des darüber einzubauenden Kontrollschacht auszuschneiden.

Dieses Produkt hat Zubehör

Zinco Verbindungsklammern für FD 25 und FD 40, Pack à 100 Stück

Drän- und Wasserspeicherelement aus RC-Polyolefin zum Einsatz bei intensiven und extensiven Begrünungen auf Dächern mit und ohne Gefälle. Ebenso ist der Einsatz unter Geh- und Terrassenbelägen möglich. Hierzu werden die Elemente mit den Diffusionsöffnungen nach unten verlegt und mit geeignetem kalkarmem Splitt verfüllt.

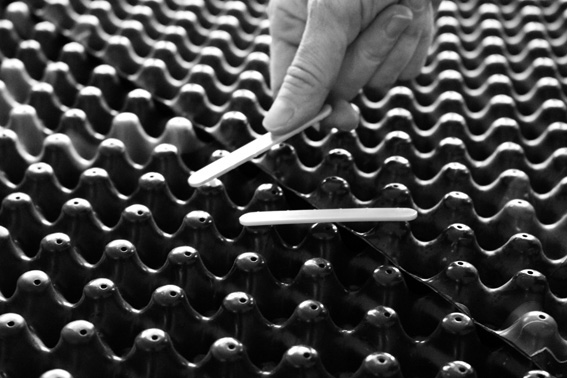

Zinco Verbindungsklammern für FD 25 und FD 40, Pack à 100 Stück
Verbindungsklammern für die Floradrain®-Elemente, FD 25 und FD 40, aus gelbem Kunststoff.
Verbindungsklammern für die Floradrain®-Elemente, FD 25 und FD 40, aus gelbem Kunststoff.

Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen

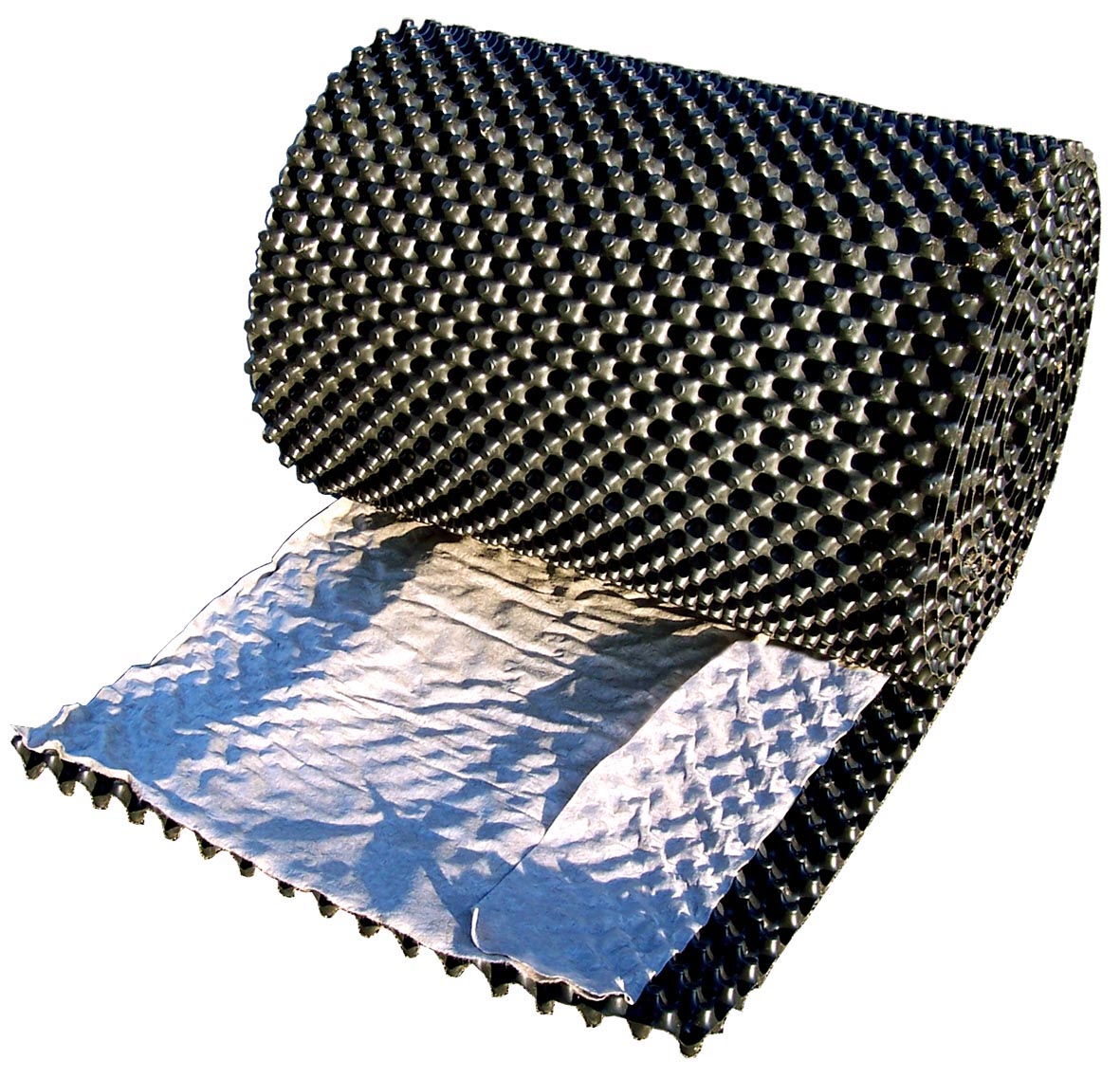

Zinco Floradrain FD 40-RV, Rolle m. Vlies, 0,94 x 10,70 m, Höhe ca. 40 mm
