Zinco Windverband WV 5/10 Länge 107 cm
Ein Windverband WV besteht aus zwei vorgelochten Aluminium-Flachprofilen, zur kreuzweisen Aussteifung zweier Solar-Grundrahmen (Abstand 1 m); inkl. Befestigungsmittel aus Edelstahl.
aus vorgelochten Aluminiumprofilen für 1 m Rahmenabstand, passend für SGR 5, Artikel-Nr. 970005 und SGR 10, Artikel-Nr. 970010. Zusätzlich einsetzbar als vorderer Windverband bei allen SGR insbesondere für Solarthermie-Anlagen.
| Artikelnummer: | 971005 |
|---|---|
| Farbe: | Alu Natur |
| Material: | Aluminium |
| Länge [mm]: | 1070 |
| Breite [mm]: | 30 |
| Dicke [mm]: | 3,0 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 0,6 |
| Zusatzinfo: | passend für SGR 5 und SGR 10 |
Länge 107 cm, bestehend aus zwei vorgelochten Aluminiumprofilen für 1 m Rahmenabstand, passend für Solargrundrahmen SGR 5 und SGR 10. Zusätzlich einsetzbar als vorderer Windverband bei allen SGR insbesondere für Solarthermie-Anlagen. inkl. Befestigungsmittel aus Edelstahl liefern und nach Herstellerangaben verlegen.
Fabrikat: ZinCo "Windverband WV 5/10"
Artikelnr.: 971005
Lieferumfang pro Einheit:
1 Satz Windverband besteht aus:
- 2 Stk. vorgelochten Alu-Flachbandstäben (mittig vernietet)
- 4 Stk. Flachrundschrauben M8 × 16, A2, DIN 603
- 4 Stk. Sechskant-Muttern M8, A2, DIN 93
- 5 Stk. Unterlegscheiben aus Edelstahl, Ø innen/außen 10,5/20 mm
Benötigtes Werkzeug:
- Steckschlüssel SW 13

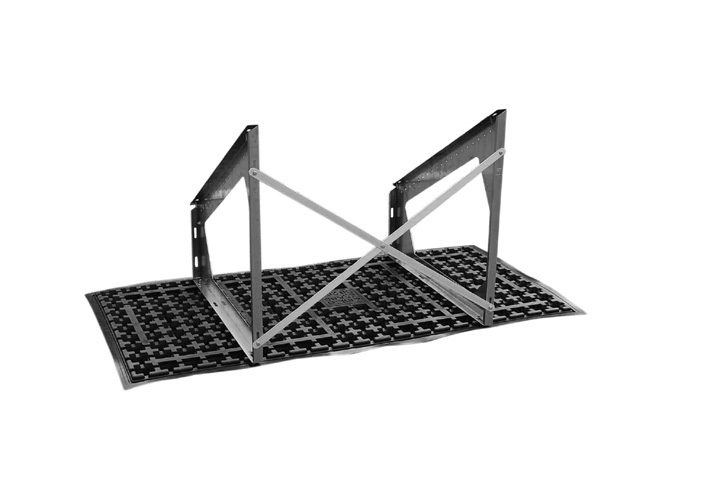

Zwei Solar-Grundrahmen SGR ...
… mit Windverband
Bei der Montage der Windverbände gilt es die Positionen lt. Verlegeplan zu beachten (rote Kreuze). Zur Montage werden die Windverbände auseinander gezogen und mit den vier Schlossschrauben an der Rahmenrückseite verschraubt. Die Schlossschrauben werden von innen durch die Langlöcher (1 Mal am Rahmenhochpunkt und 1 Mal am Rahmentiefpunkt) gesteckt. Die Schrauben werden mit 8 Nm (handfest) angezogen.
