Zinco Windverband WV 35/40 Länge 139 cm
Ein Windverband WV besteht aus zwei vorgelochten Aluminium-Flachprofilen, zur kreuzweisen Aussteifung zweier Solar-Grundrahmen (Abstand 1 m); inkl. Befestigungsmittel aus Edelstahl.
Artikelnummer:
971035
Produktinformationen "Zinco Windverband WV 35/40 Länge 139 cm"
| Artikelnummer: | 971035 |
|---|---|
| Farbe: | Alu Natur |
| Material: | Aluminium |
| Länge [mm]: | 1390 |
| Breite [mm]: | 30 |
| Dicke [mm]: | 3,0 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 0,7 |
| Zusatzinfo: | passend für SGR 35 und SGR 40 |
Länge 139 cm, bestehend aus zwei vorgelochten Aluminiumprofilen für 1 m Rahmenabstand, passend für Solargrundrahmen SGR 35 und SGR 40, inkl. Befestigungsmittel aus Edelstahl liefern und nach Herstellerangaben verlegen.
Fabrikat: Zinco "Windverband WV 35/40"
Artikelnr.: 971035
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Einbau Windverband:
Lieferumfang pro Einheit:
1 Satz Windverband besteht aus:
2 Stk. vorgelochten Alu-Flachbandstäben (mittig vernietet)
4 Stk. Flachrundschrauben M8 × 16, A2, DIN 603
4 Stk. Sechskant-Muttern M8, A2, DIN 93
4 Stk. Unterlegscheiben aus Edelstahl, Ø innen/außen 10,5/20 mm
Benötigtes Werkzeug:
Steckschlüssel SW 13
.jpg)

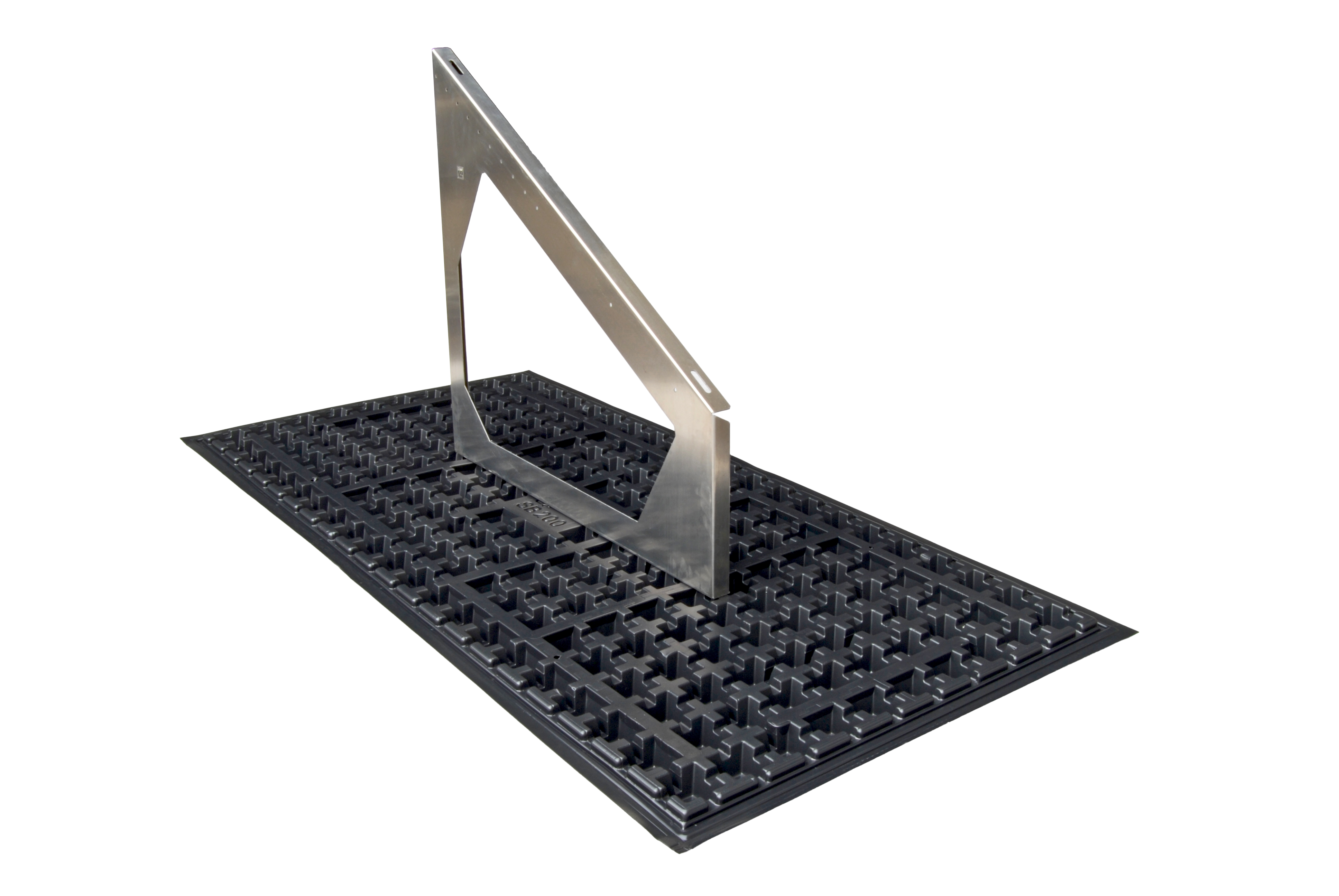

Zwei Solar-Grundrahmen SGR ...
.jpg)

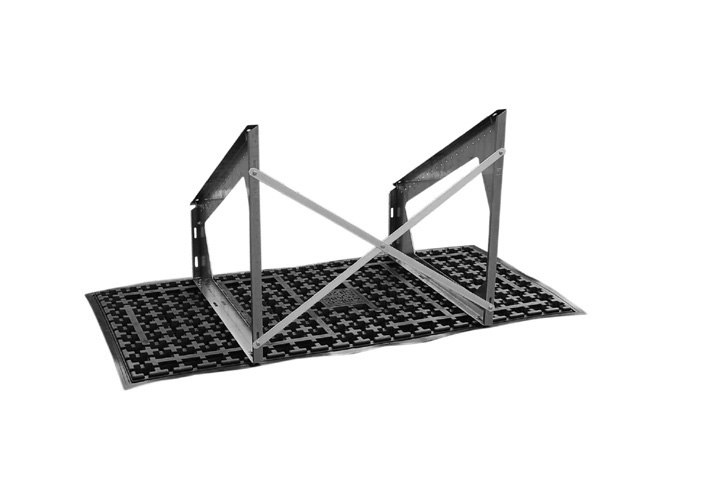

… mit Windverband
Bei der Montage der Windverbände gilt es die Positionen lt. Verlegeplan zu beachten (rote Kreuze). Zur Montage werden die Windverbände auseinander gezogen und mit den vier Schlossschrauben an der Rahmenrückseite verschraubt. Die Schlossschrauben werden von innen durch die Langlöcher (1 Mal am Rahmenhochpunkt und 1 Mal am Rahmentiefpunkt) gesteckt. Die Schrauben werden mit 8 Nm (handfest) angezogen.
