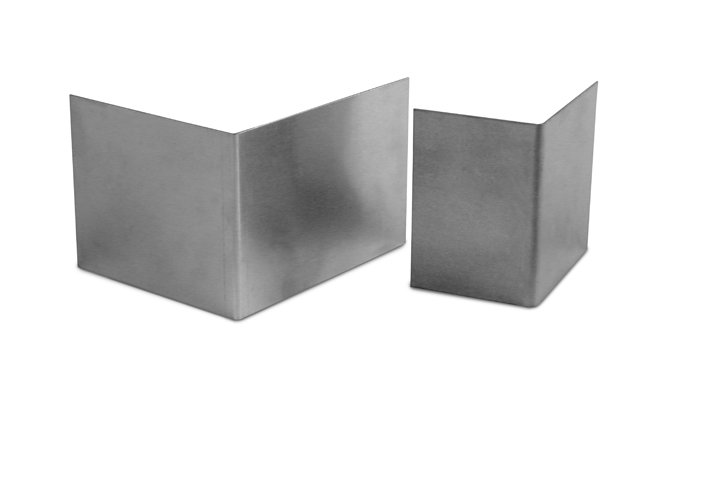

Zinco Stoßverbinder für KL 80/100 Breite ca. 10 cm, Aluminium
Artikelnummer:
7909
Produktinformationen "Zinco Stoßverbinder für KL 80/100 Breite ca. 10 cm, Aluminium"
Stoßverbinder für KL 80/100 zur Ausbildung fluchtgerechter Kanten als Zubehör.
| Artikelnummer: | 7909 |
|---|---|
| Material: | Aluminium |
| Breite [mm]: | 100,0 |
| Verpackungseinheit: | Stück |
Stoßverbinder aus Aluminium, Breite ca. 10 cm, für die Nutzung von Zuschnitten liefern und fachgerecht einbauten.
Fabrikat: Zinco Stoßverbinder für "KL 80/100"
Einheit: Stk
Artikelnr.: 7909
Kiesleiste KL 60/80, KL 80/100, KL 100/120 und KL 140/160:
Die Kiesleiste wird auf der Schutzlage/Dränage verlegt und mit Substrat oder Kies beschwert. Hierbei kann sie beidseitig verwendet werden, um mit einem Produkt zwei Höhen zu realisieren. Die Kiesleisten sind an den Stößen mit höhengerechten Stoßverbindern zu verbinden. Ecksituationen werden unter Verwendung von Innen- bzw. Außenecken mittels Eckverbinder ausgeführt.
1.1 Begrünungsebene
1.2 Systemerde
1.3 Systemfilter SF
1.4 Floradrain® FD 25
1.5 Speicherschutzmatte SSM 45
1.6 Dachaufbau mit wurzelfester Abdichtung
2.1 Kiesleiste KL (bei Bedarf)
2.2 Kiesstreifen
Fixierung der Kiesleisten KL 60/80, KL 80/100, KL 100/120 und KL 140/160 mittels Halteprofil für Kiesleisten:
Die Kiesleiste wird auf der Schutzlage/Dränage verlegt und mit Substrat oder Kies beschwert. Hierbei kann sie beidseitig verwendet werden, um mit einem Produkt zwei Höhen zu realisieren. Die Kiesleisten sind an den Stößen mit höhengerechten Stoßverbindern zu verbinden. Ecksituationen werden unter Verwendung von Innen- bzw. Außenecken mittels Eckverbinder ausgeführt.
1.1 Begrünungsebene
1.2 Systemerde
1.3 Systemfilter SF
1.4 Floradrain® FD 25
1.5 Speicherschutzmatte SSM 45
1.6 Dachaufbau mit wurzelfester Abdichtung
2.1 Kiesleiste KL (bei Bedarf)
2.2 Kiesstreifen
Fixierung der Kiesleisten KL 60/80, KL 80/100, KL 100/120 und KL 140/160 mittels Halteprofil für Kiesleisten:
1. Zinco Kiesleiste
KL 60/80,
KL 80/100,
KL 100/120,
KL 140/160
2. Halteprofil (Art.-Nr. 7905)
3. Streifen aus Abdichtungsmaterial, Größe ca. 100 mm x 250 mm
4. Belastung nur auf Zug
Bei Verwendung auf flachgeneigten Dächern (bis max. 10 °) ist die Kiesleiste gegen Wegrutschen mit dem Halteprofil (Art.-Nr. 7905) zu sichern.
2. Halteprofil (Art.-Nr. 7905)
3. Streifen aus Abdichtungsmaterial, Größe ca. 100 mm x 250 mm
4. Belastung nur auf Zug
Bei Verwendung auf flachgeneigten Dächern (bis max. 10 °) ist die Kiesleiste gegen Wegrutschen mit dem Halteprofil (Art.-Nr. 7905) zu sichern.
Der Falz des Halteprofils muss in den Falz der Kiesleiste vollständig eingeführt werden. Das Halteprofil selbst wird im Bereich der gelochten Lasche mit 100 mm breitem und 250 mm langem Streifen aus dem vorhandenen Material der Dachabdichtung direkt an der hinteren Aufkantung der Lasche fixiert. Der Einbau, der Profile hat jeweils so zu erfolgen, dass die Belastung der Laschen auf Zug erfolgt! Pro Kiesleiste à 2 m Länge sind mind. zwei Halteprofile vorzusehen. Die Dachabdichtung muss auf dem Untergrund fixiert sein.
Halteblech für Kiesleisten auf Schubfix LF 150:
Dieses Produkt ist Zubehör von

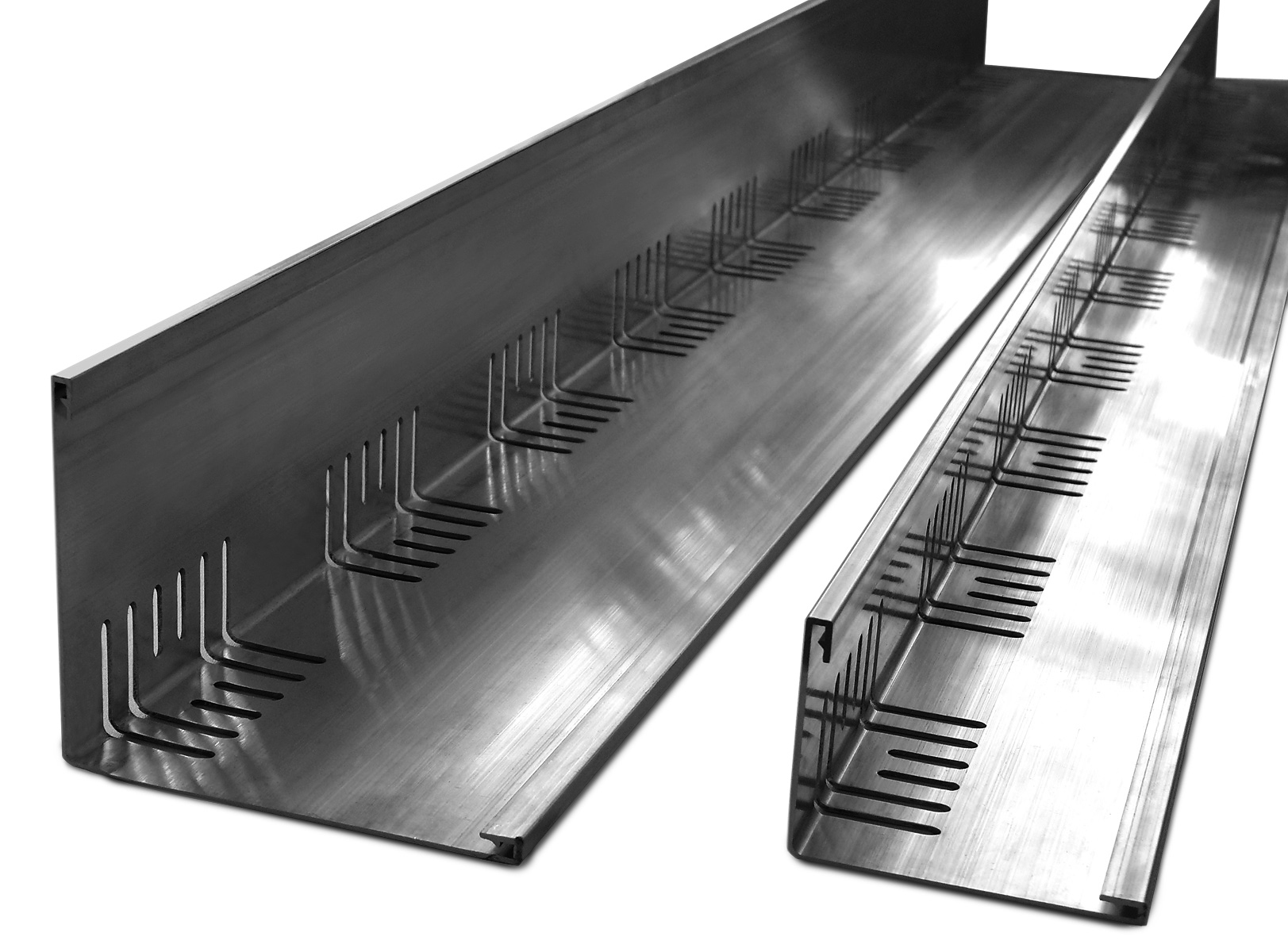

Zinco Kiesleiste KL 80/100 Höhe 80/100 mm, Länge 2 m, Aluminium
Transportfreundliche, beidseitig verwendbare Winkelprofile aus stranggepresstem Aluminium mit Entwässerungsschlitzen über Eck.
Transportfreundliche, beidseitig verwendbare Winkelprofile aus stranggepresstem Aluminium mit Entwässerungsschlitzen über Eck.
