Zinco Stoßverbinder für DP 55 aus Aluminium
Winkelprofil aus Metall mit Entwässerungsschlitzen und Lochung im Auflageschenkel zur Fixierung auf der Dachabdichtung.
Artikelnummer:
7778
Produktinformationen "Zinco Stoßverbinder für DP 55 aus Aluminium"
Breite ca. 8 - 10 cm
| Artikelnummer: | 7778 |
|---|---|
| Material: | Aluminium |
| Breite [mm]: | 800–1000 |
| Verpackungseinheit: | Stück |
| Gewicht [g]: | 50,0 |
Dieses Produkt ist Teil eines Systems, den Ausschreibungstext finden Sie hier:
/Zinco-Dachtraufprofil-DP-55-A-Hoehe-55-mm-Laenge-3-m-Aluminium-1-mm/7777
/Zinco-Dachtraufprofil-DP-55-A-Hoehe-55-mm-Laenge-3-m-Aluminium-1-mm/7777
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieser Produkte. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Einbau:
Für die Dachtraufprofile DP 55 / DP 80 / DP 120 ist die Verlegung abhängig vom Einsatzgebiet.
Als Abgrenzung zwischen Kies und Substrat werden die Profile lose auf dem Filtervlies aufgestellt. Als Abgrenzung des gesamten Begrünungsaufbaues können sie lose auf die Dachdichtung bzw. Schutzmatte gestellt werden. Um Verschiebungen zu vermeiden, können zusätzlich DP-Fix Halter mit Fixiermatte zur Vergrößerung der Auflagefläche eingesetzt werden.
Bei Kunststoffbahnen besteht die Möglichkeit, das Profil mit kurzen Streifen aus Dachabdichtungsmaterial durch die Löcher im Auflageschenkel hindurch auf der Dachdichtung zu fixieren. Dies ist als Montagehilfe zu verstehen, eine Abtragung von Schubkräften in die Dachabdichtung ist nicht zulässig!
Werden die Profile als Abgrenzung von Terrassenflächen zu Grünflächen eingesetzt, empfiehlt sich der Einsatz der Edelstahlprofile und die Fixierung mit Beton oder Mörtel.

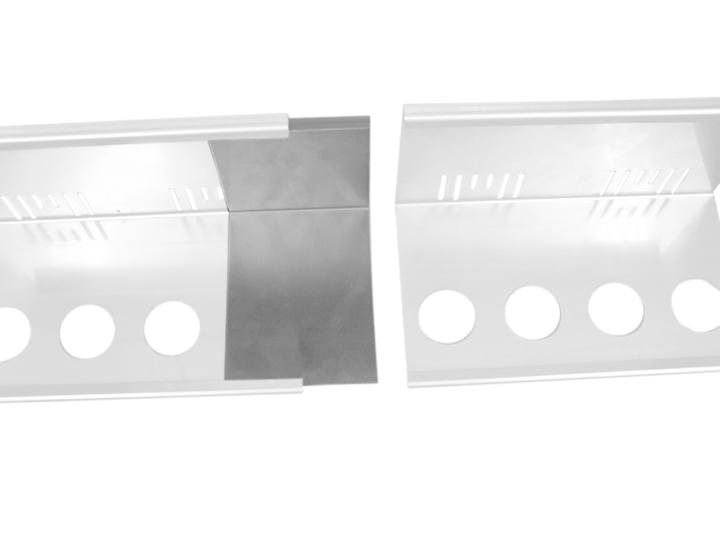

Passende Stoßverbinder werden auf der Innenseite zwischen den Umkantungen an der Oberseite und des Auflageschenkels eingeschoben und so mit dem zweiten Dachtraufprofil verbunden.
Schneiden:
Die Dachtraufprofile können mit einer handelsüblichen Blechschere geschnitten werden. Wichtig ist, dass die scharfen Kanten nach dem Schneiden entgratet werden. Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung auftreten, so ist diese sofort zu melden und zu beheben.
Einbau:
Für die Dachtraufprofile DP 55 / DP 80 / DP 120 ist die Verlegung abhängig vom Einsatzgebiet.
Als Abgrenzung zwischen Kies und Substrat werden die Profile lose auf dem Filtervlies aufgestellt. Als Abgrenzung des gesamten Begrünungsaufbaues können sie lose auf die Dachdichtung bzw. Schutzmatte gestellt werden. Um Verschiebungen zu vermeiden, können zusätzlich DP-Fix Halter mit Fixiermatte zur Vergrößerung der Auflagefläche eingesetzt werden.
Bei Kunststoffbahnen besteht die Möglichkeit, das Profil mit kurzen Streifen aus Dachabdichtungsmaterial durch die Löcher im Auflageschenkel hindurch auf der Dachdichtung zu fixieren. Dies ist als Montagehilfe zu verstehen, eine Abtragung von Schubkräften in die Dachabdichtung ist nicht zulässig!
Werden die Profile als Abgrenzung von Terrassenflächen zu Grünflächen eingesetzt, empfiehlt sich der Einsatz der Edelstahlprofile und die Fixierung mit Beton oder Mörtel.
Passende Stoßverbinder werden auf der Innenseite zwischen den Umkantungen an der Oberseite und des Auflageschenkels eingeschoben und so mit dem zweiten Dachtraufprofil verbunden.
Schneiden:
Die Dachtraufprofile können mit einer handelsüblichen Blechschere geschnitten werden. Wichtig ist, dass die scharfen Kanten nach dem Schneiden entgratet werden. Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung auftreten, so ist diese sofort zu melden und zu beheben.
Dieses Produkt ist Zubehör von
Winkelprofil aus Metall mit Entwässerungsschlitzen und Lochung im Auflageschenkel zur Fixierung auf der Dachabdichtung.
Zinco Dachtraufprofil DP 55-A, Höhe 55 mm, Länge 3 m, Aluminium 1 mm
Winkelprofil aus Metall mit Entwässerungsschlitzen und Lochung im Auflageschenkel zur Fixierung auf der Dachabdichtung.
Winkelprofil aus Metall mit Entwässerungsschlitzen und Lochung im Auflageschenkel zur Fixierung auf der Dachabdichtung.
Winkelprofil aus Metall mit Entwässerungsschlitzen und Lochung im Auflageschenkel zur Fixierung auf der Dachabdichtung.

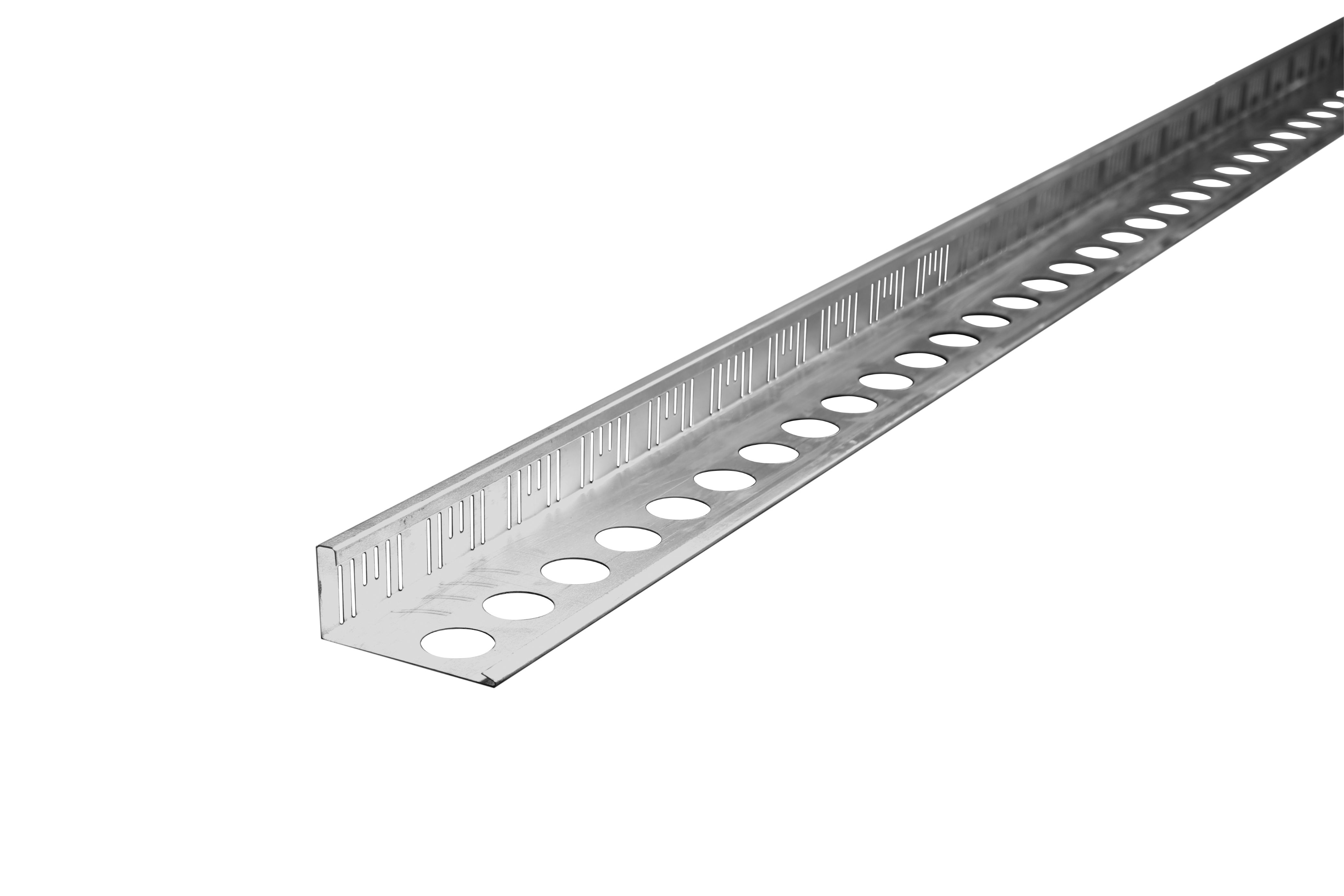

Zinco Dachtraufprofil DP 55-E, Höhe 55 mm, Länge 3 m, Edelstahl 0,8 mm
