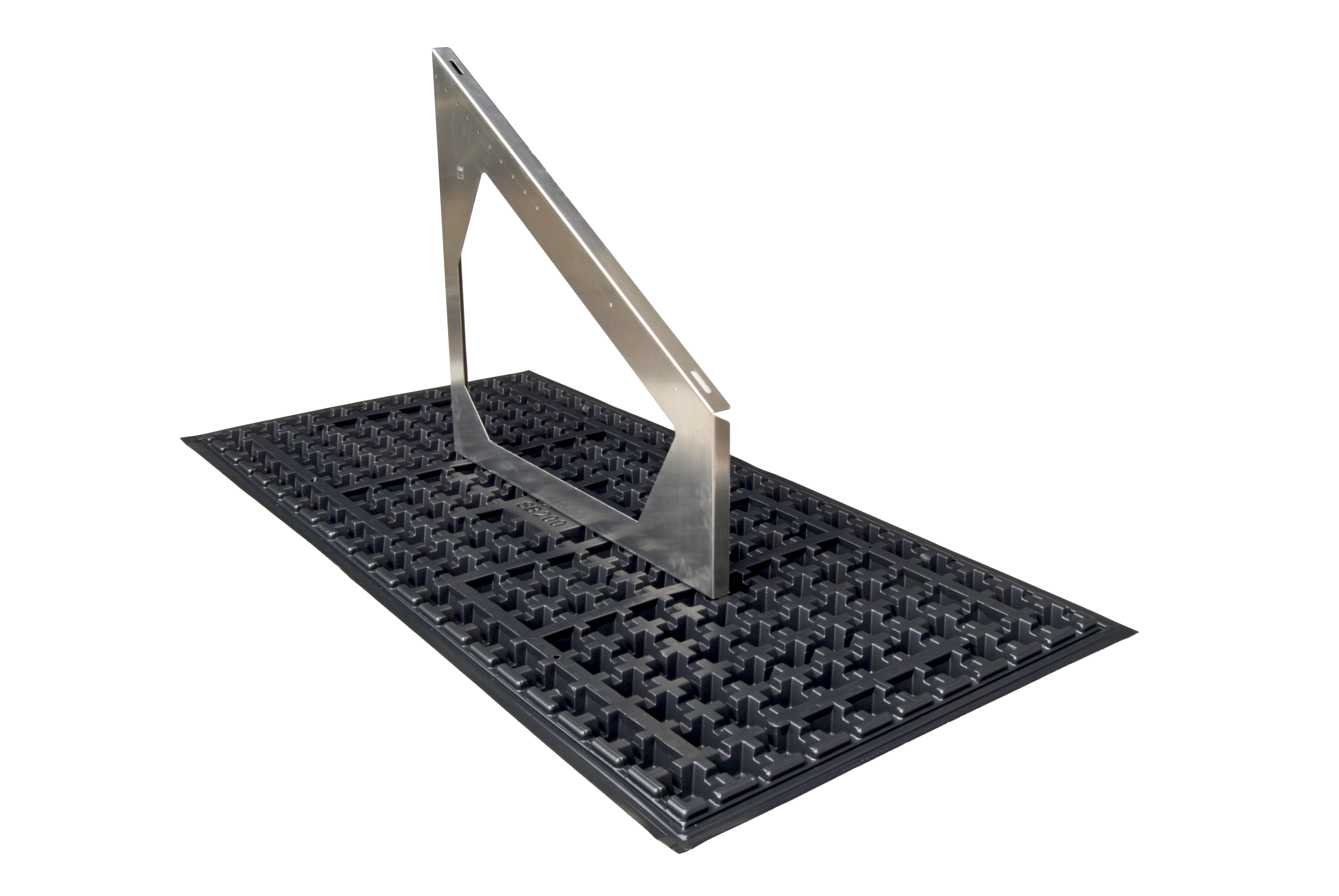

Zinco Solargrundrahmen SGR 10 Länge 950 mm, Höhen 350/520 mm
Für den Einsatz auf Gründächern konzipierte, aus einem Stück gefertigte und statisch geprüfte Grundrahmen aus Aluminium; abgestimmt auf die ZinCo Solarbasis® SB 200.
aus Aluminium, Montagefläche um 10° geneigt, montagefertig vorgelocht, Farbe Alu natur, Gewicht ca. 1,7 kg/Stück
| Artikelnummer: | 970010 |
|---|---|
| Farbe: | Alu Natur |
| Material: | Aluminiumwerkstoff AlMg3 |
| Länge [mm]: | 950 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 1,7 |
| Zusatzinfo: | Höhe vorne: ca. 350 mm; Höhe hinten: ca. 520 mm; Neigung Montagefläche: ca. 10° |
statisch geprüfter Rahmenträger aus Aluminium zur Aufnahme einer Photovoltaik-/Solar-Anlage liefern und auf der Zinco Solarbasis® SB 200 verschrauben. Länge ca. 950 mm, Höhe ca. 350 bzw. 520 mm, Neigung 10°, vorgelocht für die Befestigung des Solar-Montageprofils SMP.
Für das System Ost-West werden zwei SGR 10 auf der Zinco Solarbasis® SB 200-4 für System Ost-West mit passendem Schraubensatz verschraubt.
Fabrikat: Zinco Solar-Grundrahmen "SGR 10"
Hinweis: Nach Montage der Solar-Grundrahmen sind umgehend die Windverbände und das Solar-Montageprofil zu montieren!
Einheit: Stk
Artikelnr.: 970010
Einbau SB 200:
Lieferumfang pro Einheit:
1 Stk. Zinco Solarbasis® SB 200
2 Stk. Sechskant-Muttern M10 mit Flansch, A2, DIN 6923, Schlüsselweite 15 mm
2 Stk. Unterlegscheiben aus Edelstahl
1 Stk. Zinco Solar-Grundrahmen SGR
Benötigtes Werkzeug:
Steckschlüssel SW 15
Drehmomentschlüssel 20 Nm
Montageschritte:
.webp)
Solar-Grundrahmen SGR aufsetzen.
Schrauben handfest anziehen, Anzugsmoment > 20 Nm.
Fertige Solarbasis SB 200 mit Solar-Grundrahmen SGR.
Hinweis:
- Die Materialtemperatur sollte bei Durchführung der Montage nicht unter +5 °C betragen.
- Die Solarbasis SB 200 ist ganzflächig immer mit Schüttgut, entsprechend der erforderlichen Auflast, zu überdecken.
- Sofern keine umgehende Komplett-Montage der PV- oder Thermie-Anlage erfolgt, ist auf alle Fälle die Montage der horizontalen Montageprofile und Windverbände durchzuführen.
- Aufgrund des hohen Eigengewichts von Thermieanlagen sind dort zusätzlich auch an der Vorderseite Windverbände (WV5) einzubauen.
- Bei Montage von Horizontalprofilen mit M8-Schraubmitteln immer eine Edelstahl-Unterlegscheibe Ø innen/außen 10,5/20 mm verwenden.
- Keine Haftung bei Nichtbeachtung der Montageanleitung.
Einbau Windverband:
Lieferumfang pro Einheit:
1 Satz Windverband besteht aus:
2 Stk. vorgelochten Alu-Flachbandstäben (mittig vernietet)
4 Stk. Flachrundschrauben M8 × 16, A2, DIN 603
4 Stk. Sechskant-Muttern M8, A2, DIN 93
4 Stk. Unterlegscheiben aus Edelstahl, Ø innen/außen 10,5/20 mm
Benötigtes Werkzeug:
Steckschlüssel SW 13
.jpg)
Zwei Solar-Grundrahmen SGR ...
.jpg)
… mit Windverband
Bei
der Montage der Windverbände gilt es die Positionen lt. Verlegeplan zu
beachten (rote Kreuze). Zur Montage werden die Windverbände auseinander
gezogen und mit den vier Schlossschrauben an der Rahmenrückseite
verschraubt. Die Schlossschrauben werden von innen durch die Langlöcher
(1 Mal am Rahmenhochpunkt und 1 Mal am Rahmentiefpunkt) gesteckt. Die
Schrauben werden mit 8 Nm (handfest) angezogen.
Zinco Ballast-Stein aus Beton zur Ballastierung der Solar-Grundrahmen:
Der Ballaststein ist mit der Nut passgenau in den unteren Schenkel des Solargrundrahmens einzulegen.
Werden die Ballaststeine gestapelt, ist darauf zu achten, dass die Steine formschlüssig nach dem Nut- und Federprinzip ineinander gesetzt werden.
