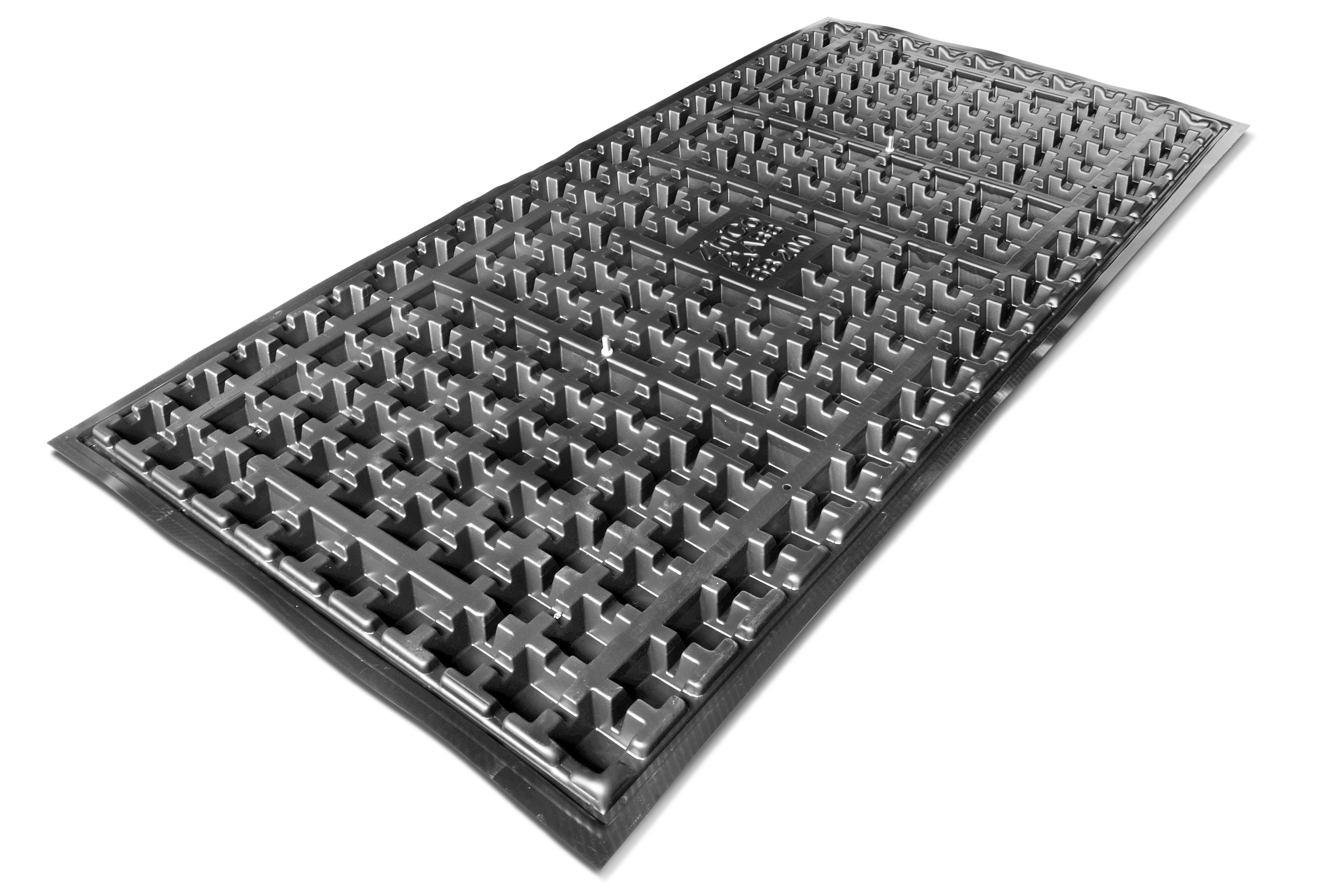

Zinco Solarbasis SB 200, mit 2 Schraubmöglichkeiten
Der perfekte Montageuntergrund für Photovoltaik- und thermische Solaranlagen auf Flachdächern mit max. 5° Dachneigung.
ca. 1,0 x 2,0 m, Höhe ca. 43 mm, aus profiliertem ABS-Kunststoff mit unterseitigen Aussteifungsprofilen aus Aluminium, mit Wasserspeicher- und Verfüllmulden, Verfüllvolumen: ca. 16 l/qm, Gesamtgewicht: ca. 7 kg, Befestigungsmaterial aus Edelstahl Gewinde M 10
| Artikelnummer: | 3460 |
|---|---|
| Farbe: | schwarz |
| Länge [m]: | 2,0 |
| Material: | Recycling-Hartkunststoff (ABS) |
| Breite [m]: | 1,0 |
| Höhe [mm]: | 43,0 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 7,0 |
| Druckbelastung [kN/m²]: | 250,0 (bei 10% Stauchung) |
| Wasserabfluss in Bahnenebene bei 1% Gefälle [l/(s-m)]: | 1,6 |
| Wasserabfluss in Bahnenebene bei 2% Gefälle [l/(s-m)]: | 2,4 |
| Wasserabfluss in Bahnenebene bei 3% Gefälle [l/(s-m)]: | 3,0 |
| Verfüllvolumen [l/m²]: | 16,0 |
| Bitumenverträglich: | ja |
| Zusatzinfo: | Konter- und Aussteifungsprofile aus Aluminium |
aus ABS-Kunststoff, Maße ca. 100 x 200 cm, Höhe ca. 43 mm, Gewicht ca. 7 kg, mit Wasserspeicher- und Verfüllmulden (Verfüllvolumen ca. 16 l/m²) sowie unterseitigem Mehrrichtungskanalsystem, geprüft nach DIN EN ISO 12958, inkl. integrierten Konter- und Aussteifungsprofilen aus Aluminium und statisch geprüfter Befestigungsmöglichkeit für Solargrundrahmen, liefern und nach Herstellervorschrift auf Schutzmatte oder durchgehender Dränageschicht verlegen.
Die Solarbasis SB 200 ist ganzflächig immer mit Schüttgut, entsprechend der erforderlichen Auflast, zu überdecken.
Fabrikat: Zinco Solarbasis® "SB 200"
Einheit: Stk
Artikelnr.: 3460
Einbau SB 200:
Lieferumfang pro Einheit:
1 Stk. Zinco Solarbasis® SB 200
2 Stk. Sechskant-Muttern M10 mit Flansch, A2, DIN 6923, Schlüsselweite 15 mm
2 Stk. Unterlegscheiben aus Edelstahl
1 Stk. Zinco Solar-Grundrahmen SGR
Benötigtes Werkzeug:
Steckschlüssel SW 15
Drehmomentschlüssel 20 Nm
Montageschritte:
Solarbasis SB 200 auslegen, mit vormontierten Befestigungsstellen.
Solar-Grundrahmen SGR aufsetzen.
Schrauben handfest anziehen, Anzugsmoment > 20 Nm.
Fertige Solarbasis SB 200 mit Solar-Grundrahmen SGR.
Hinweis:
- Die Materialtemperatur sollte bei Durchführung der Montage nicht unter +5 °C betragen.
- Die Solarbasis SB 200 ist ganzflächig immer mit Schüttgut, entsprechend der erforderlichen Auflast, zu überdecken.
- Sofern keine umgehende Komplett-Montage der PV- oder Thermie-Anlage erfolgt, ist auf alle Fälle die Montage der horizontalen Montageprofile und Windverbände durchzuführen.
- Aufgrund des hohen Eigengewichts von Thermieanlagen sind dort zusätzlich auch an der Vorderseite Windverbände (WV5) einzubauen.
- Bei Montage von Horizontalprofilen mit M8-Schraubmitteln immer eine Edelstahl-Unterlegscheibe Ø innen/außen 10,5/20 mm verwenden.
- Keine Haftung bei Nichtbeachtung der Montageanleitung.
Einbau Windverband:
Lieferumfang pro Einheit:
1 Satz Windverband besteht aus:
2 Stk. vorgelochten Alu-Flachbandstäben (mittig vernietet)
4 Stk. Flachrundschrauben M8 × 16, A2, DIN 603
4 Stk. Sechskant-Muttern M8, A2, DIN 93
5 Stk. Unterlegscheiben aus Edelstahl, Ø innen/außen 10,5/20 mm
Benötigtes Werkzeug:
Steckschlüssel SW 13
Zwei Solar-Grundrahmen SGR ...
… mit Windverband
Bei
der Montage der Windverbände gilt es die Positionen lt. Verlegeplan zu
beachten (rote Kreuze). Zur Montage werden die Windverbände auseinander
gezogen und mit den vier Schlossschrauben an der Rahmenrückseite
verschraubt. Die Schlossschrauben werden von innen durch die Langlöcher
(1 Mal am Rahmenhochpunkt und 1 Mal am Rahmentiefpunkt) gesteckt. Die
Schrauben werden mit 8 Nm (handfest) angezogen.

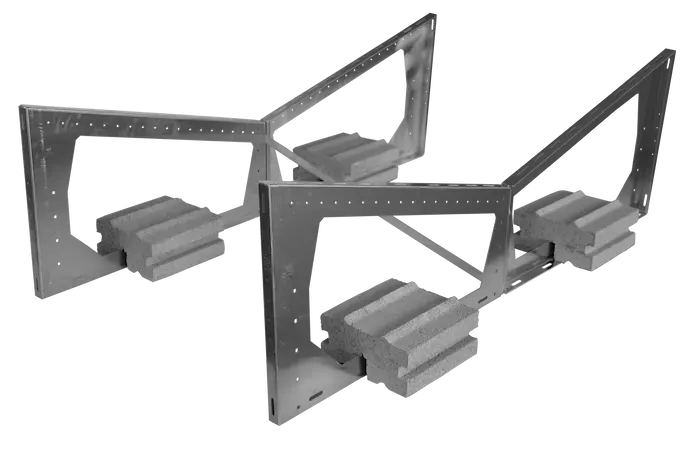

Zinco Ballast-Stein aus Beton zur Ballastierung der Solar-Grundrahmen:
Der Ballaststein ist mit der Nut passgenau in den unteren Schenkel des Solargrundrahmens einzulegen.
Werden die Ballaststeine gestapelt, ist darauf zu achten, dass die Steine formschlüssig nach dem Nut- und Federprinzip ineinander gesetzt werden.
