Zinco Schienenverbinder für SMP 38/33 und KP 40/40
Artikelnummer:
9735

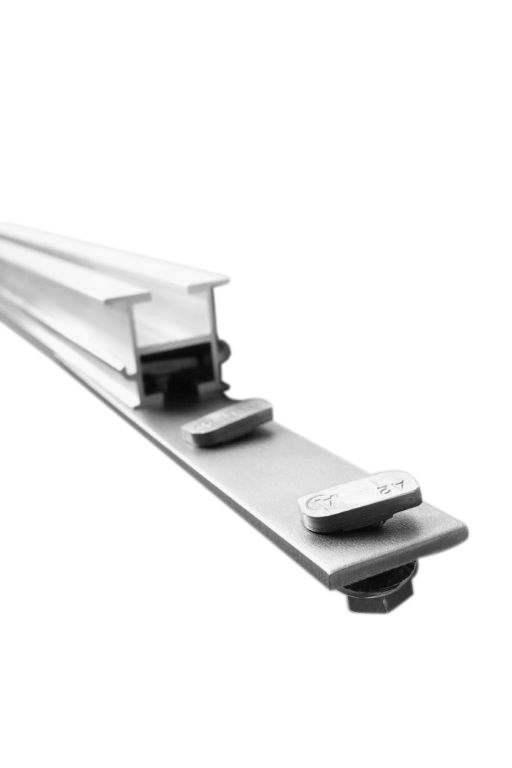

Produktinformationen "Zinco Schienenverbinder für SMP 38/33 und KP 40/40"
Schienenverbinder vierloch komplett vormontiert inkl. 4 Stück Hammerkopfschrauben M8x20, A2; 4 Stück Sperrzahnmuttern M8, DIN 6923, A2; Flachmaterial: 30x4mm, VA 1.4301 S235; Bedarf: pro Stoß 1 Stück SMP 38/33; pro Stoß 2 Stück KP 40/40.
| Artikelnummer: | 9735 |
|---|---|
| Material: | Edelstahl |
| Verpackungseinheit: | Stück |
| Gewicht [g]: | 340,0 |
| Materialstärke [mm]: | 4 |
| Zusatzinfo: | Vierloch-Schienenverbinder aus 30 x 4 mm Flachmaterial, inkl. 4 Schrauben und 4 Sperrzahnmuttern |
Diese Montageanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Die andere Schiene auf den herausstehenden Verbinder schieben. Alle Schrauben fest (20 Nm) anziehen.
Hinweis:
- SMP können mit Kappsäge und geeignetem Sägeblatt gesägt werden.
- Maximaler Abstand SGR 1,95 m bei 75 kg/m² Schneelast.
- Überstand SMP über SGR zwischen 40-45 cm.
- Maximaler Überstand Solar-Modul (über) SGR 35 cm.

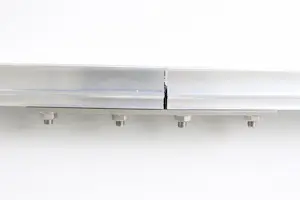

Die Stöße der Solar-Montageprofile lassen sich durch Schienenverbinder verbinden.
Den Schienenverbinder in die schmale Seite des SMP schieben.
Dabei darauf achten, dass die Hammerkopfschrauben richtig im SMP sitzen.
Die andere Schiene auf den herausstehenden Verbinder schieben. Alle Schrauben fest (20 Nm) anziehen.
Hinweis:
- SMP können mit Kappsäge und geeignetem Sägeblatt gesägt werden.
- Maximaler Abstand SGR 1,95 m bei 75 kg/m² Schneelast.
- Überstand SMP über SGR zwischen 40-45 cm.
- Maximaler Überstand Solar-Modul (über) SGR 35 cm.
Dieses Produkt ist Zubehör von

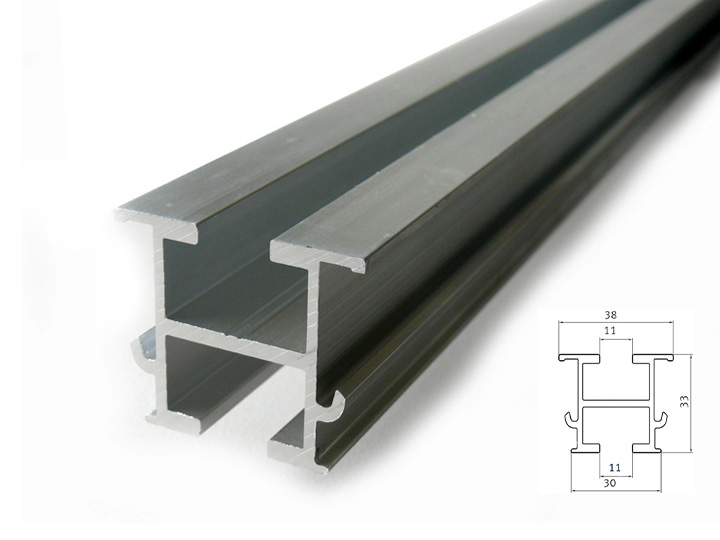

Zinco Solar-Montageprofil SMP 38/33 zur Montage von Modulen / Kollektoren
Solar-Montageprofil SMP 38/33 aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal.
Solar-Montageprofil SMP 38/33 aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal.
