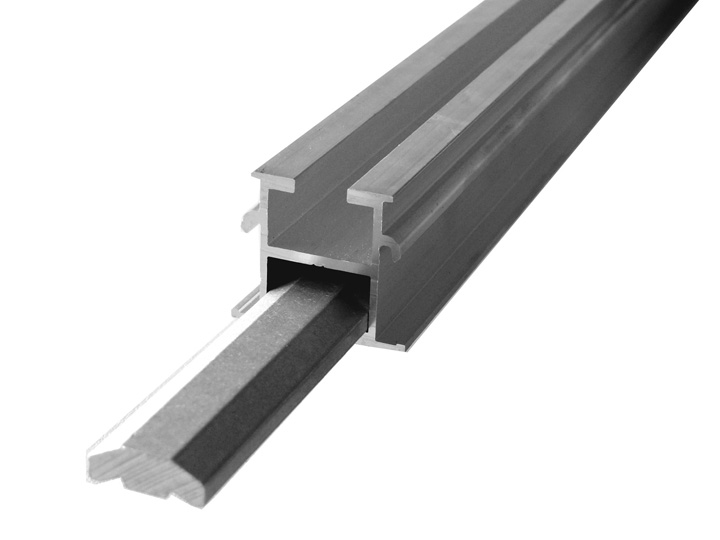

Zinco Schienenverbinder Längenausgleich für SMP 38/33 und KP 40/40
Artikelnummer:
9733
Produktinformationen "Zinco Schienenverbinder Längenausgleich für SMP 38/33 und KP 40/40"
für Schienenlängen größer 18 m. Aluminium, VA-Schraubmittel incl.
| Artikelnummer: | 9733 |
|---|---|
| Material: | Aluminium |
| Verpackungseinheit: | Stück |
| Zusatzinfo: | Längenausgleichsverbinder inkl. Schraubmittel |
Diese Montageanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Um eine thermische Längenausdehnung des SMP zu ermöglichen, sollten ab einer SMP Länge von 20 m, alle 12 m Dehnfugen mit 15 mm Breite ausgebildet werden.
Den Längenausgleichsverbinder in die schmale Seite des SMP schieben. Den Verbinder nur bis zur Hälfte schieben und die beiden Schrauben fest (6 Nm) anziehen.
Die zweite Schiene auf den herausstehenden Verbinder schieben (Montagespalt siehe Tabelle). Der Längenausgleichsverbinder wird nur auf einer Seite verschraubt.
Tabelle Montagespalt
Den Längenausgleichsverbinder in die schmale Seite des SMP schieben. Den Verbinder nur bis zur Hälfte schieben und die beiden Schrauben fest (6 Nm) anziehen.
Die zweite Schiene auf den herausstehenden Verbinder schieben (Montagespalt siehe Tabelle). Der Längenausgleichsverbinder wird nur auf einer Seite verschraubt.
| Temperatur | Montagespalt |
| 0° | 16 mm |
| 10° | 12 mm |
| 20° | 9 mm |
| 30° | 5 mm |
Dieses Produkt ist Zubehör von

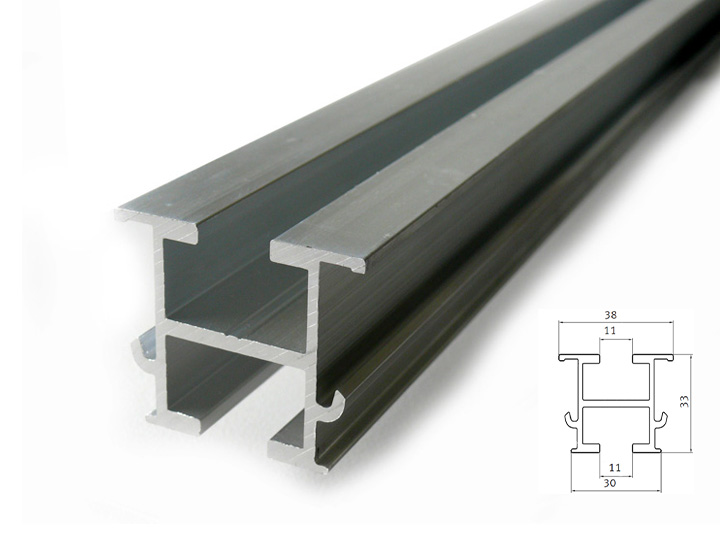

Zinco Solar-Montageprofil SMP 38/33 zur Montage von Modulen / Kollektoren
Solar-Montageprofil SMP 38/33 aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal.
Solar-Montageprofil SMP 38/33 aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal.
