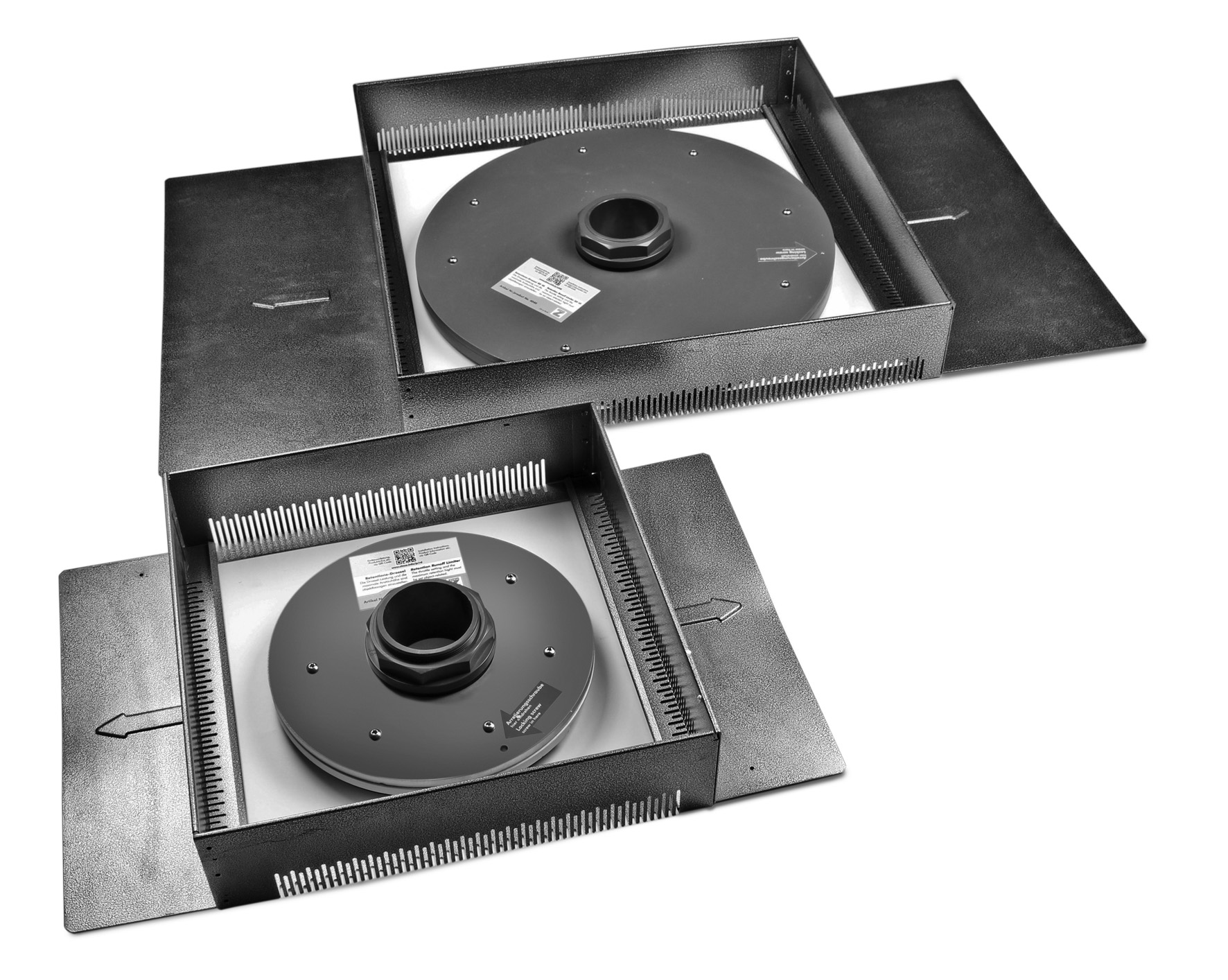

Zinco Retentions-Drossel-Set RDS 48 bestehend aus RD 48 und KS 10/57

Durch Eigengewicht gehaltener, regulierbarer Drosselaufsatz für Flachdachabläufe mit Schraubflansch.

Artikelnummer: 4002

Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen: 4000

Dieses Produkt hat Zubehör: 4015

Produktinformationen "Zinco Retentions-Drossel-Set RDS 48 bestehend aus RD 48 und KS 10/57"

Bestehend aus Retentions-Drossel RD 48, einstellbar, zum Einbau über Flachdachabläufen mit Schraubflansch. Flansch, Überlaufstutzen und Einstellringe aus Kunststoff, Durchmesser Flansch ca. 480 mm, Durchmesser Überlaufstutzen ca. 75 mm, Überlaufhöhe max. ca. 85 mm, Gewicht ca. 4,5 kg, und Kontrollschacht KS 10/57, Höhe ca. 10 cm, Schacht-Außenmaß ca. 57 x 57 cm, Öffnungsmaß ca. 50 x 50 cm, aus kunststoffbeschichtetem Aluminium mit seitlicher Schlitzlochung, verriegelbarer Deckel aus verzinktem und kunststoffbeschichtetem Stahlblech, Farbe altsilber-antik, mit ausziehbarem Auflageflansch an zwei gegenüberliegenden Seiten, Schacht-Außenmaß mit ausgezogenem Flansch ca. 57 x 105 cm, Gewicht ca. 9 kg, Gesamtgewicht Set ca. 14 kg

Properties table
Artikelnummer:	4002
Material:	Drossel: Hart-PVC, Kontrollschacht: Aluminium
Höhe [mm]:	100
Verpackungseinheit:	Stück
Gewicht [kg]:	14,0
Schacht-Außenmaß [mm]:	570 x 570
Öffnungsmaß [mm]:	500 x 500
Flansch [mm]:	570 x 1050
Zusatzinfo:	Durchmesser Drossel (außen): ca. 480 mm, (innen): ca. 360 mm; Durchmesser Anstaurohr (innen): ca. 75 mm.

bestehend aus:

Retentionsdrossel RD 48, einsetzbar über Flachdachabläufe mit Schraubflansch, Material: Hart PVC, Durchmesser Flansch ca. 480 mm, Durchmesser Überlaufstutzen ca. 75 mm, Höhe Überlauf einstellbar von 20-85 mm, und einem

Kontrollschacht KS 10/57

Höhe 10 cm, Schacht-Außenmaß ca. 57 x 57 cm, Öffnungsmaß ca. 50 x50 cm, aus kunststoffbeschichtetem Aluminium, Farbe altsilber-antik, mit ausziehbarem Auflageflansch an zwei gegenüberliegenden Seiten, umlaufende Schlitzlochung, abnehmbarer, trittstabiler, verriegelbarer Deckel aus verzinktem und kunststoffbeschichtetem Stahlblech, aufstockbar bis 50 cm mit Aufstockelementen KSA 10/57 in 10 cm Höhe (Art.-Nr. 4015).

liefern und über den Dachabläufen auf den Retentions-Spacer Elementen einbauen.

Eine objektbezogene Berechnung zur Einstellung des Drosselelementes erfolgt vom Hersteller.

Fabrikat: Zinco Retentions-Drossel-Set RDS 48

Einheit: Stk

Artikelnr.: 4002

Das Retentions-Drossel-Set RDS besteht aus der Retentions-Drossel RD und einem Kontrollschacht KS. Die Retentions-Drossel RD ist über dem Flachdachablauf zu positionieren und wird durch ihr Eigengewicht gegen Verrutschen gehalten. Über die Skala am Aufsatz-Drosselelement ist der Wasserdurchlass einzustellen und zu justieren. Dafür ist der Schraubflansch entsprechend nach links oder rechts zu drehen, um die Öffnung den Wasserdurchlasses zu vergrößern oder zu verkleinern. Die Überlaufhöhe ist bauseits einzumessen und mittels Anstaurohr einstellbar von 30 mm bis 100 mm. Die Einstellung der Durchflussmenge und Überlaufhöhe erfolgt nach Vorgabe der Entwässerungsplanung. Über jeder Retentions-Drossel RD ist ein Kontrollschacht zu platzieren. Vor dem Einbau müssen die Flansche des Kontrollschachtes in Pfeilrichtung ausgezogen werden, bis sie einrasten. Das Filtervlies wird über dem Kontrollschacht verlegt und so ausgeschnitten, dass die Schlitze des Kontrollschachtes frei bleiben, aber die beiden Flansche abgedeckt werden. Größe der auszuschneidenden Öffnung knapp 30 cm x 30 cm. Wird mit Aufstockelementen gearbeitet ist vor dem Einbau der Deckel des Kontrollschachtes abzunehmen, die benötigte Anzahl von Aufstockelementen aufzustecken und der Deckel wieder auf den Kontrollschacht zu setzen (max. Höhe ca. 60 cm). Um den Kontrollschacht wird ein Kiesstreifen in ca. 30 cm Breite aufgebracht. Dieser verhindert ein Verschieben und das Einwachsen von Pflanzen und sorgt für eine optische Markierung.

Entw01_Ret_Ext_RS60_Fd0

1.1 Begrünungsebene
1.2 Systemerde
1.3 Systemfilter PV
1.4 Retentions-Spacer RS 60
1.5 Systemfilter PV
1.6 Dachaufbau mit wurzelfester Abdichtung

2.1 Retentions-Drossel RDS 28-Set
2.1.1 Retentions-Drossel RD 28
2.1.2 Kontrollschacht KS 10/40
2.2 Kies
2.3 Dachablauf mit Klebeflansch

Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen

Durch Eigengewicht gehaltener, regulierbarer Drosselaufsatz für Flachdachabläufe mit Schraubflansch.

Zinco Retentions-Drossel-Set RDS 28 bestehend aus RD 28 und KS 10/40

Durch Eigengewicht gehaltener, regulierbarer Drosselaufsatz.

Dieses Produkt hat Zubehör

Durch Eigengewicht gehaltener, regulierbarer Drosselaufsatz für Flachdachabläufe mit Schraubflansch.

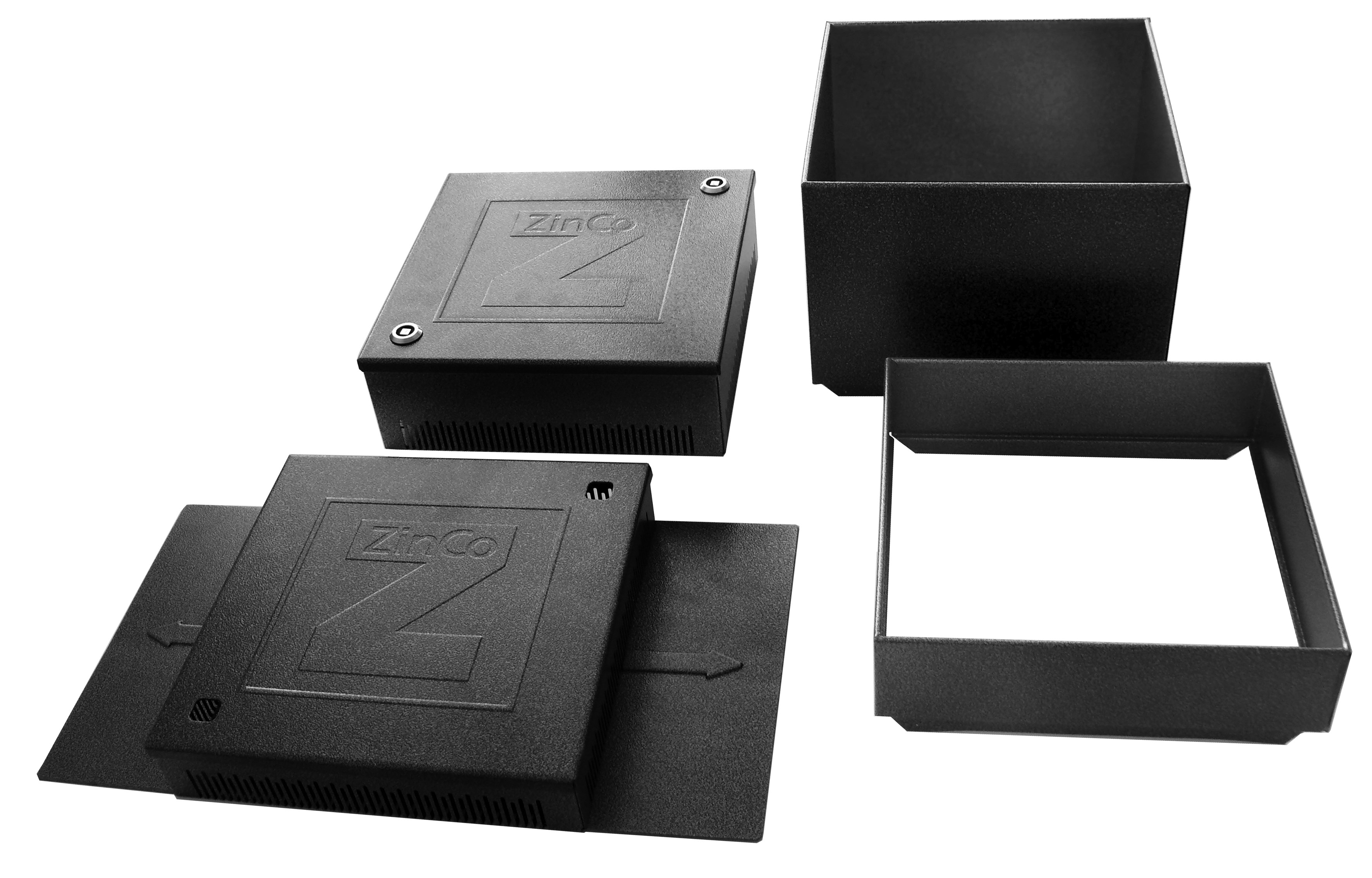

Zinco Aufstockelement KSA 10/57 Höhe 10 cm, für KS 10/57

Aufstockelement für KS 10/57.
