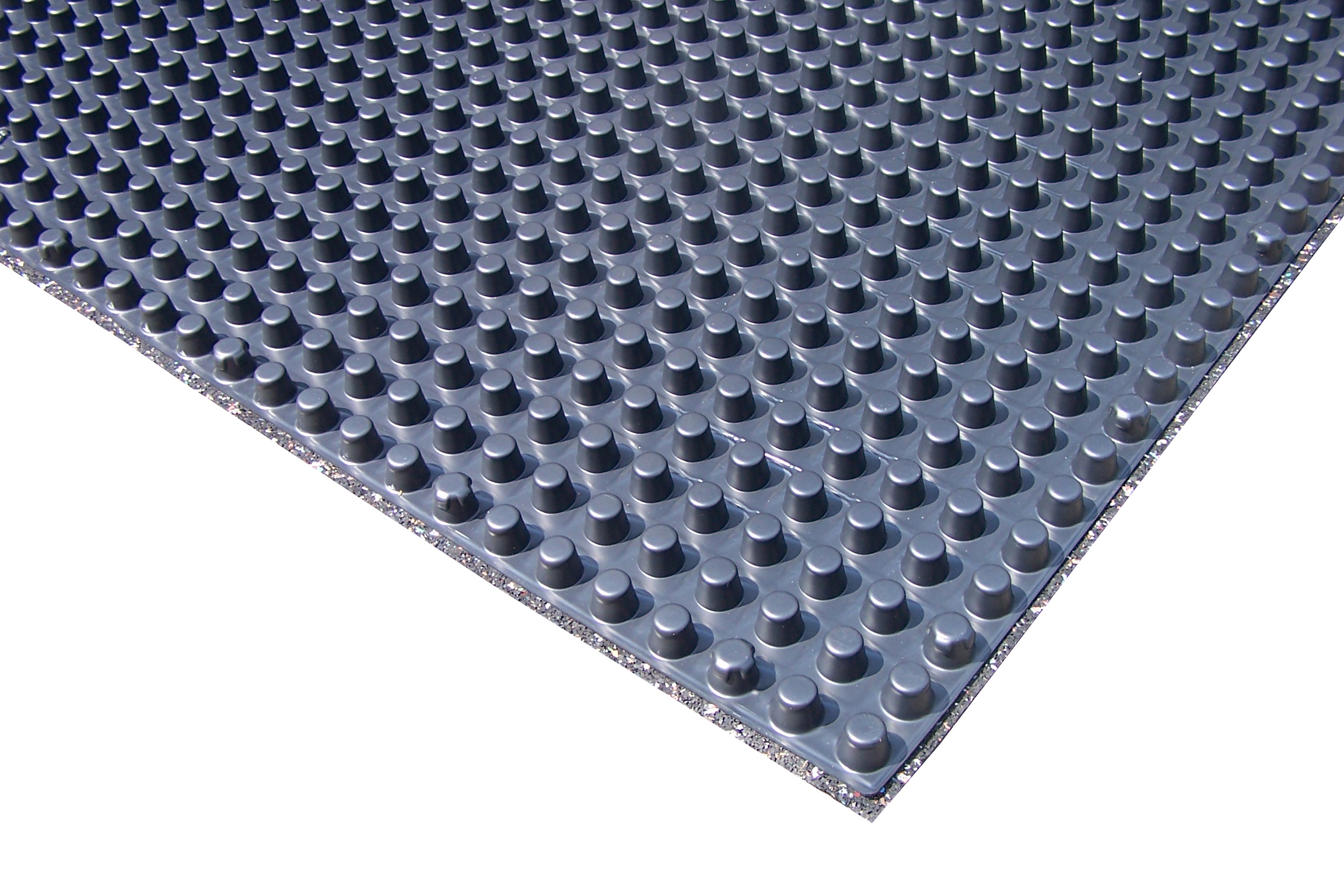

Zinco Protectodrain PD 250 Platte ca. 1 x 2 m, H = ca. 25 mm
Stabile Dränageplatte mit integrierter Schutzfunktion zum Einsatz auf Tiefgaragendecken unter Begrünungen und Geh- und Fahrbelägen.
stabile, hoch belastbare Dränageplatte aus tiefgezogenem ABS-Kunststoff mit unterseitig aufkaschierter Gummischutzmatte, Noppenhöhe 20 mm, Flächenmasse ca. 5 kg/qm
| Artikelnummer: | 3250 |
|---|---|
| Farbe: | schwarz |
| Länge [m]: | 2,0 |
| Material: | Dränageelement: ABS, Schutzmatte: Gummi |
| Breite [m]: | 1,0 |
| Höhe [mm]: | 25,0 |
| Dicke [mm]: | 3,0 |
| Verpackungseinheit: | Platte |
| Flächenmasse [kg/m²]: | 5,0 |
| Noppenhöhe [mm]: | 20 |
| Noppenzahl [m²]: | ca. 600 |
| Druckbelastung [kN/m²]: | 10% = 460 |
| Wasserabfluss in Bahnenebene bei 1% Gefälle [l/(s-m)]: | 1,0 |
| Wasserabfluss in Bahnenebene bei 2% Gefälle [l/(s-m)]: | 1,5 |
| Wasserabfluss in Bahnenebene bei 3% Gefälle [l/(s-m)]: | 1,9 |
| Bitumenverträglich: | ja |
| Spatenfest: | ja |
| Zusatzinfo: | mit unterseitig aufkaschierter Gummischutzmatte |
aus ABS-Kunststoff, profiliert mit unterseitig aufkaschierter Gummischutzmatte, Gesamthöhe ca. 25 mm, Noppenhöhe ca. 20 mm, Flächenmasse ca. 5 kg/m², Druckbelastung bei 10 % Stauchung ca. 460 kN/m², Wasserableitvermögen geprüft nach DIN EN ISO 12958: bei 1 % Gefälle - ca. 1,0 l/s*m, bei 2 % Gefälle - ca. 1,5 l/s*m, mit Umwelt-Produktdeklaration EPD-ZIC-20200082-CCA1-EN, liefern und nach Herstellervorgabe verlegen.
Fabrikat: ZinCo Protectodrain® "PD 250"
Einheit: m²
Artikelnr.: 3250
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Bei Gefahr von Sturm sollte die Verlegung nicht erfolgen.
1
Verlegung:
Protectodrain®-Platten sind grundsätzlich mit den Noppen nach oben zu verlegen. Die Platten müssen dabei so ausgerichtet werden, dass immer eine Plattenseite ohne Falz auf einer Plattenseite mit Falz aufliegt.
Sollen die Protectodrain®-Platten, z. B. zum Aufbringen des Substrates, befahren werden, empfiehlt es sich, diese zuvor mit zwei Verbindern pro Stoß gegen Verrutschen zu sichern. Hierzu sind spezielle Verbinder erhältlich, die auf die „pilzförmig“ ausgebildeten Randnoppen benachbarter Elemente aufgesteckt werden können.
Nach der Verlegung sind die Dränage-Platten unmittelbar abzudecken (UV-Schutz!).
Eine Rüttelplatte zum Verdichten des Schotters kann eingesetzt werden, es muss allerdings berücksichtigt werden, dass die Arbeiten auf einer Dachfläche stattfinden. Die Rüttelplatte entsprechend auswählen, damit die Schwingungen der Deckenplatte nicht zu groß werden.
Fundamente/Rückenstützen werden auf dem Filtervlies aufgebaut.
2
Schneiden:
Die Dränage-Platten können mit einem handelsüblichen Winkelschleifer, einem Cuttermesser (mit einer harten Klinge) oder einem Heißdraht geschnitten werden. Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung auftreten, so ist diese sofort zu melden und zu beheben.
Über Dachabläufen sind die Dränage-Platten in der Größe passend zur Öffnung des darüber einzubauenden Kontrollschacht auszuschneiden.
