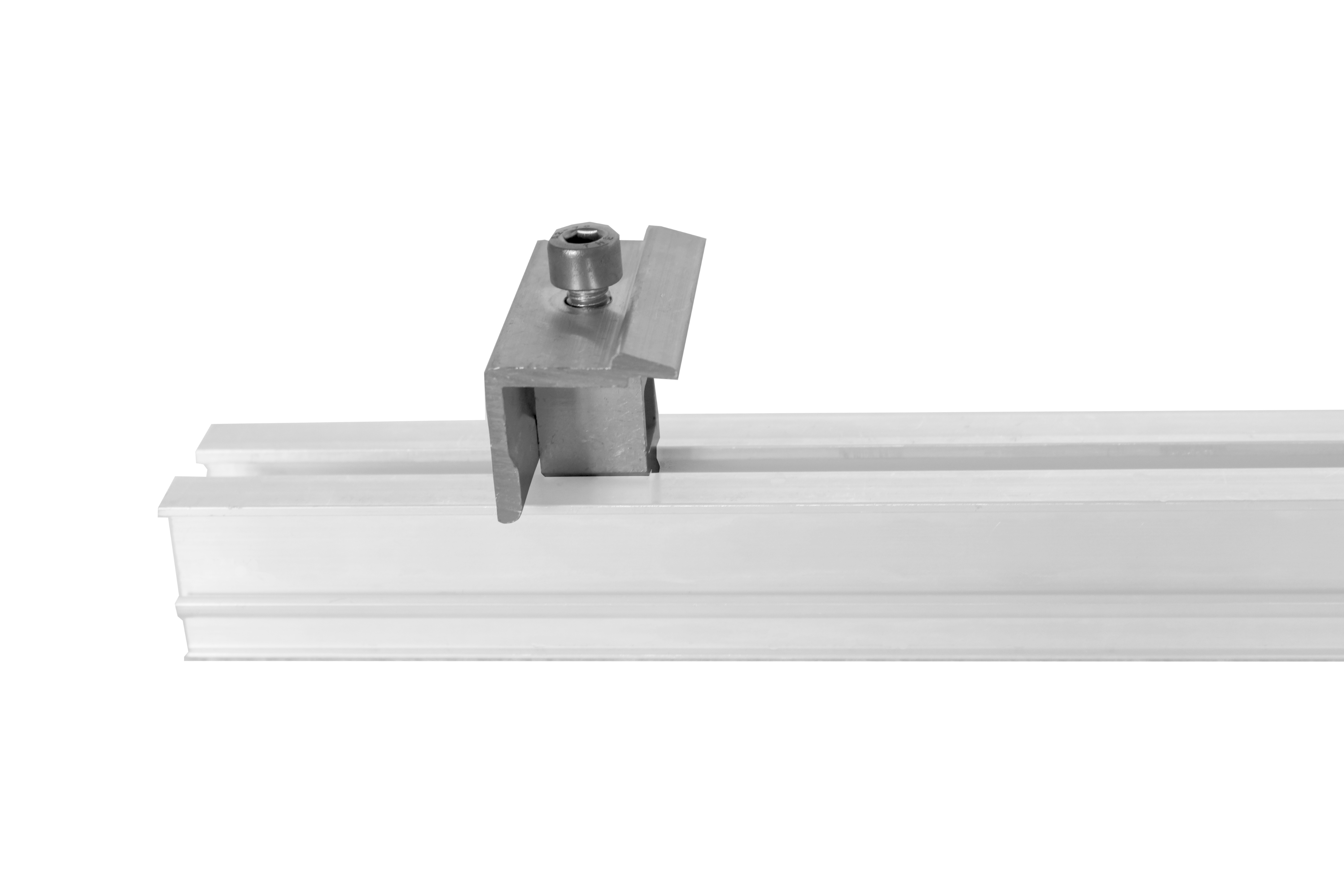

Zinco PV-Modul-Randklemme Alu natur für Modulrahmenhöhe von 30 mm bis 40 mm
Artikelnummer:
9740
Produktinformationen "Zinco PV-Modul-Randklemme Alu natur für Modulrahmenhöhe von 30 mm bis 40 mm"
Modul-Randklemme variabel, vormontiert mit Gewindeplatte und Schraube, für gerahmte Module von 30 bis 40 mm Rahmenhöhe, schnelle Montage durch einfaches Einrasten in Montageprofil
| Artikelnummer: | 9740 |
|---|---|
| Farbe: | Alu Natur |
| Material: | stranggepresstes Aluminium AlMgSi 0,5 |
| Höhe [mm]: | 30-40 |
| Verpackungseinheit: | Stück |
| Gewicht [g]: | 52,0 |
Modul-Randklemme variabel, vormontiert mit Gewindeplatte und Schraube, für gerahmte Module von 30 bis 40 mm Rahmenhöhe, schnelle Montage durch einfaches einrasten in Montageprofil.
Fabrikat: Zinco PV-Modul-Randklemme
Einheit: Stk
Artikelnr.: 9740
Diese Montageanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Gerahmte Photovoltaik-Module lassen sich mit den variablen Mittel- bzw. Endklemmen auf das SMP befestigen.
Benötigt werden zwei Endklemmen für eine Modulseite.
Die Endklemme wird auf der breiten Seite des SMP befestigt. Die Kerbe mit dem Gummi an den Schienenrand klemmen und nach vorne drücken bis die Klemme einrastet.
Benötigt werden zwei Endklemmen für eine Modulseite.
Die Endklemme wird auf der breiten Seite des SMP befestigt. Die Kerbe mit dem Gummi an den Schienenrand klemmen und nach vorne drücken bis die Klemme einrastet.
Das Photovoltaik-Modul wird unter die Klemmen geschoben und diese werden dann leicht angezogen. Auf der anderen Seite werden dann die Mittelklemmen in das SMP eingehängt, siehe folgende Schritte.
Dieses Produkt ist Zubehör von

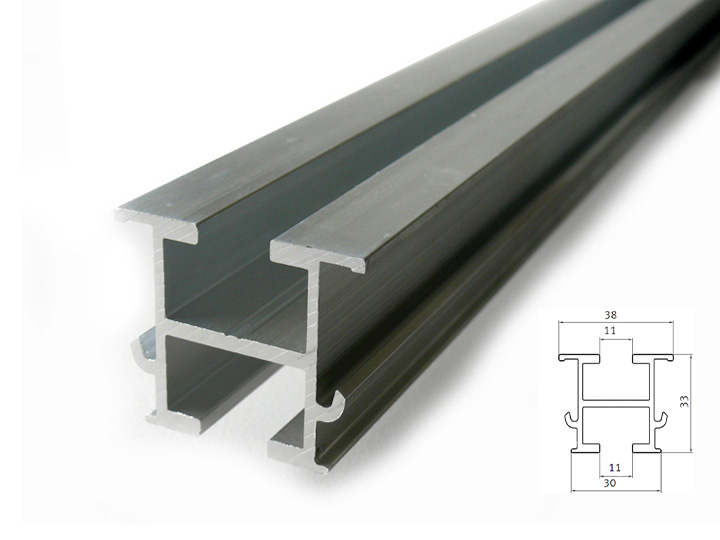

Zinco Solar-Montageprofil SMP 38/33 zur Montage von Modulen / Kollektoren
