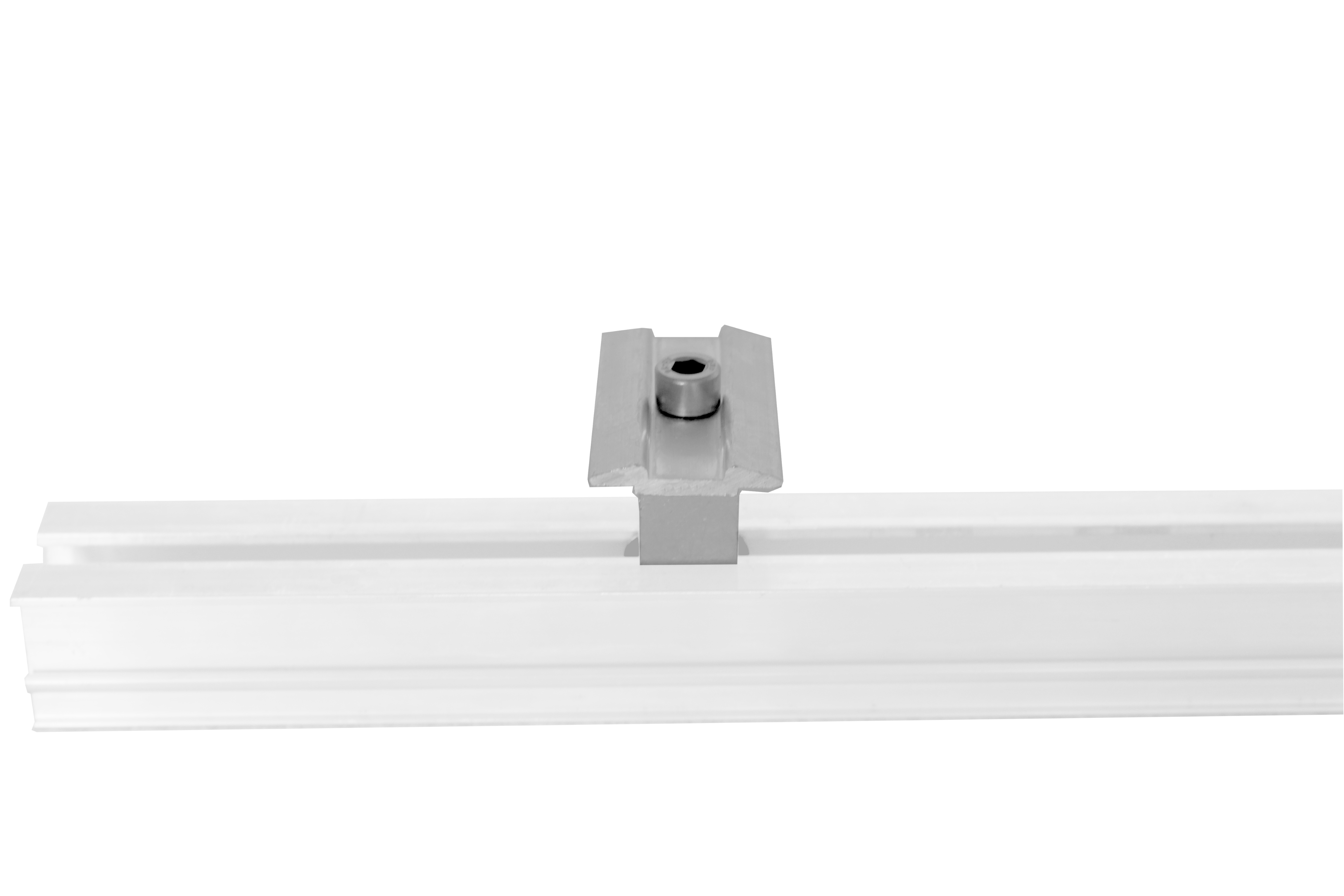

Zinco PV-Modul-Mittelklemme Alu natur für Modulrahmenhöhe von 30 mm bis 40 mm
Artikelnummer:
9739
Produktinformationen "Zinco PV-Modul-Mittelklemme Alu natur für Modulrahmenhöhe von 30 mm bis 40 mm"
Modul-Mittelklemme variabel, vormontiert mit Gewindeplatte und Schraube, für gerahmte Module von 30 bis 40 mm Rahmenhöhe, schnelle Montage durch einfaches Einrasten in Montageprofil
| Artikelnummer: | 9739 |
|---|---|
| Farbe: | Alu Natur |
| Material: | stranggepresstes Aluminium AlMgSi 0,5 |
| Höhe [mm]: | 30-40 |
| Verpackungseinheit: | Stück |
| Gewicht [g]: | 50,0 |
Modul-Mittelklemme variabel, vormontiert mit Gewindeplatte und Schraube, für gerahmte Module von 30 bis 40 mm Rahmenhöhe, schnelle Montage durch einfaches einrasten in das Montageprofil.
Fabrikat: Zinco PV-Modul-Mittelklemme
Einheit: Stk
Artikelnr.: 9739
Diese Montageanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Benötigt werden zwei Mittelklemmen pro Modulstoß.
Die Mittelklemme ist für zwei nebeneinander liegende Module. Die Mittelklemme wird auf der breiten Seite des SMP befestigt. Die Kerbe mit dem Gummi an den Schienenrand setzen und nach vorne drücken bis die Klammer einrastet.
Die Mittelklemme ist für zwei nebeneinander liegende Module. Die Mittelklemme wird auf der breiten Seite des SMP befestigt. Die Kerbe mit dem Gummi an den Schienenrand setzen und nach vorne drücken bis die Klammer einrastet.
Solarmodule montieren und ausrichten.
Alle Schrauben mit 6 bis 9 Nm anziehen.
Alle Schrauben mit 6 bis 9 Nm anziehen.
Dieses Produkt ist Zubehör von

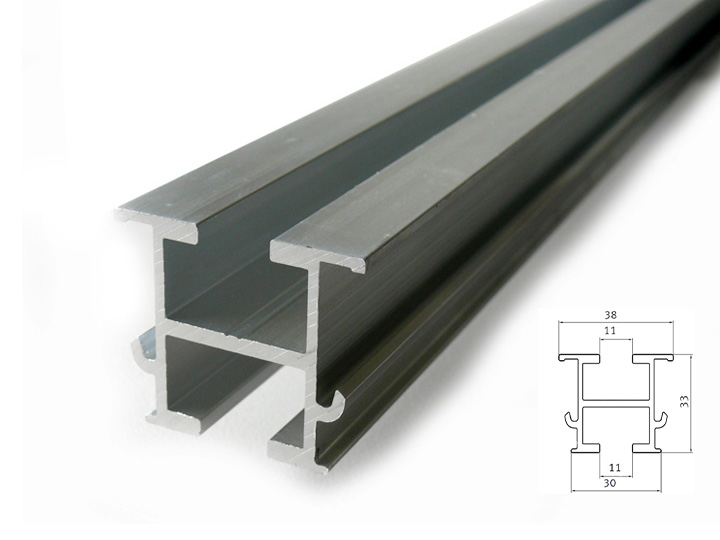

Zinco Solar-Montageprofil SMP 38/33 zur Montage von Modulen / Kollektoren
