Zinco Kreuzverbinder für SMP 38/33 und KP 40/40, inkl. Schraubmittel
Artikelnummer:
9732
Produktinformationen "Zinco Kreuzverbinder für SMP 38/33 und KP 40/40, inkl. Schraubmittel"
Alu stranggepresstes Profil mit M8 VA-Befestigungsmittel zum Verbinden von zwei SMP 38/33 oder KP 40/40
| Artikelnummer: | 9732 |
|---|---|
| Material: | Aluminium |
| Verpackungseinheit: | Stück |
| Zusatzinfo: | Kreuzverbinder inkl. Schraube und Gewindeplatte M8 |
Diese Montageanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.

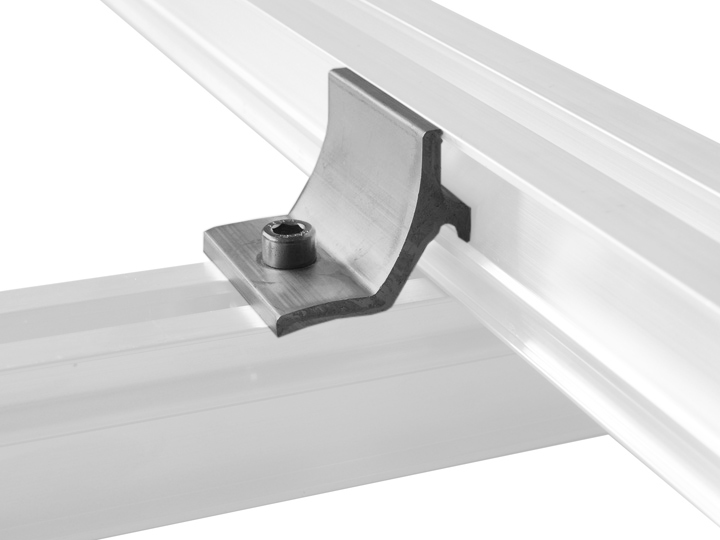

Zwei Solar-Montageprofile sind rechtwinklig übereinaderzulegen. Der Kreuzverbinder ist von oben auf die Schiene zu setzen. Die Schraube des Kreuzverbinders muss in die Nut der unteren Schiene eingesetzt werden. Parallel dazu muss der Halteflansch in der oberen Schiene greifen. Dann ist die Schraube anzuziehen. Anzugsdrehmoment 20 Nm.
Zwei Solar-Montageprofile sind rechtwinklig übereinaderzulegen. Der Kreuzverbinder ist von oben auf die Schiene zu setzen. Die Schraube des Kreuzverbinders muss in die Nut der unteren Schiene eingesetzt werden. Parallel dazu muss der Halteflansch in der oberen Schiene greifen. Dann ist die Schraube anzuziehen. Anzugsdrehmoment 20 Nm.
Dieses Produkt ist Zubehör von
Zinco Solar-Montageprofil SMP 38/33 zur Montage von Modulen / Kollektoren
Solar-Montageprofil SMP 38/33 aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal.
Solar-Montageprofil SMP 38/33 aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal.
