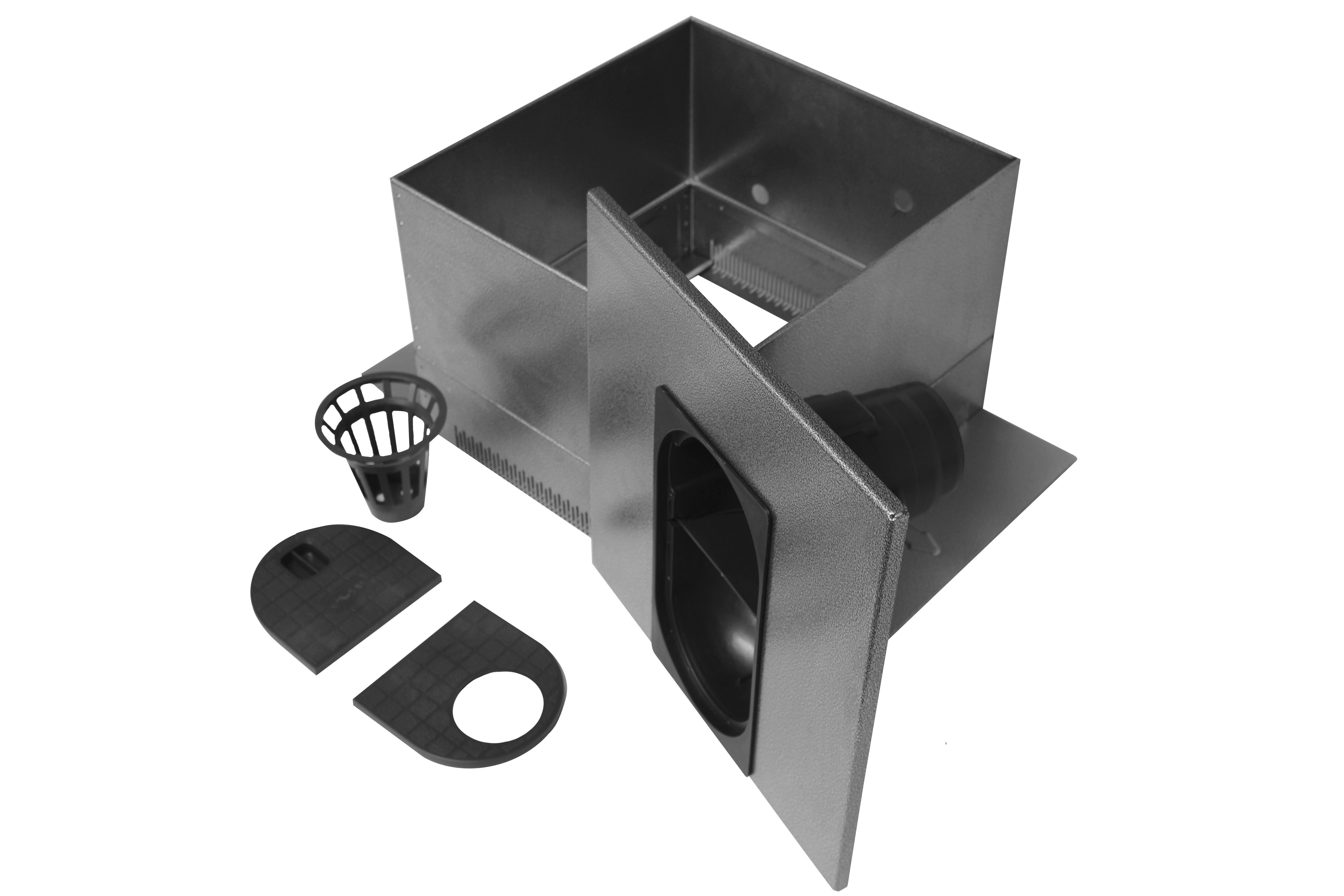

Zinco Kaskaden-Kontrollschacht KKS 30/40 zum Anschluss von Regenfallrohren

Kontrollschacht zum Anschluss eines Fallrohrs zur Weitergabe des Ablaufwassers von einer höhergelegenen Dachfläche in die Dränage- oder Retentions-Ebene einer tieferliegenden Dachfläche.

Artikelnummer: 4032

Dieses Produkt hat Zubehör: 4012

Produktinformationen "Zinco Kaskaden-Kontrollschacht KKS 30/40 zum Anschluss von Regenfallrohren"

aus Aluminium und verzinktem Stahl, pulverbeschichtet, mit ausziehbarem Flansch. Farbe: altsilber-antik. Eingebauter Regensinkkasten zum Anschluss verschiedener Rohrdurchmesser (DN 80, 90, 100, 110, 120, 125); incl. Rückstauklappe, Laubfangkorb und Revisionsöffnung; Gewicht ca. 7 kg; Höhe 300 mm; Schacht-Außenmaß: 400 x 400 mm; Zubehör: Aufstocker KSA 10/40, Art.-Nr.: 4012

Properties table
Artikelnummer:	4032
Farbe:	altsilber antik
Material:	Aluminium, verzinkter Stahl, pulverbeschichtet
Höhe [mm]:	300
Verpackungseinheit:	Stück
Gewicht [kg]:	7,00
Schacht-Außenmaß [mm]:	400 x 400
Öffnungsmaß [mm]:	370 x 370
Flansch [mm]:	400 x 630

aus Aluminium und verzinktem Stahlblech, pulverbeschichtet, mit eingebautem Regensinkkasten für Anschluss von Fallrohren DN 80-120, mit Rückstauklappe und Revisionsöffnung, Höhe 30 cm, Schacht-Außenmaß ca. 40 x 40 cm, Öffnungsmaß ca. 37 x 37 cm, Farbe altsilber-antik, mit ausziehbarem Auflageflansch an zwei gegenüberliegenden Seiten, umlaufende Schlitzlochung, abnehmbarer Deckel mit zwei Fingerlöchern, in die bei Bedarf die Verriegelung eingebaut werden kann, liefern und auf den Dränelementen einbauen.

Fabrikat: Zinco Kaskaden-Kontrollschacht "KKS 30/40"

Einheit: Stk

Artikelnr.: 4032

Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes. Kontrollschächte schützen die Abläufe vor Verschmutzungen und gewährleisten einen einfachen Zugang für die Kontrolle und Wartung.

Vor dem Einbau müssen die Flansche des Kaskaden-Kontrollschachtes in Pfeilrichtung ausgezogen werden, bis sie einrasten. Anschließend wird an jedem Fallrohr, in der Regel direkt auf dem Dränage- oder Retentionselement ein Kaskaden-Kontrollschacht platziert.

Die Rückstauklappe ist in die vorgesehen Vertiefung so einzusetzen, dass sie sich in Richtung des Laubfangkorbes hin öffnet. In Richtung des Fallrohres muss sie geschlossen bleiben. Der Schachtdeckel besteht aus zwei Teilen. Der geschlossene Deckel ist über dem Laubfangkorb, der Deckel mit Öffnung ist im Bereich des Fallrohres zu platzieren. Mit einem Cuttermesser kann entlang der vorgeprägten Linie der benötigte Anschlussdurchmesser herausgetrennt werden.
