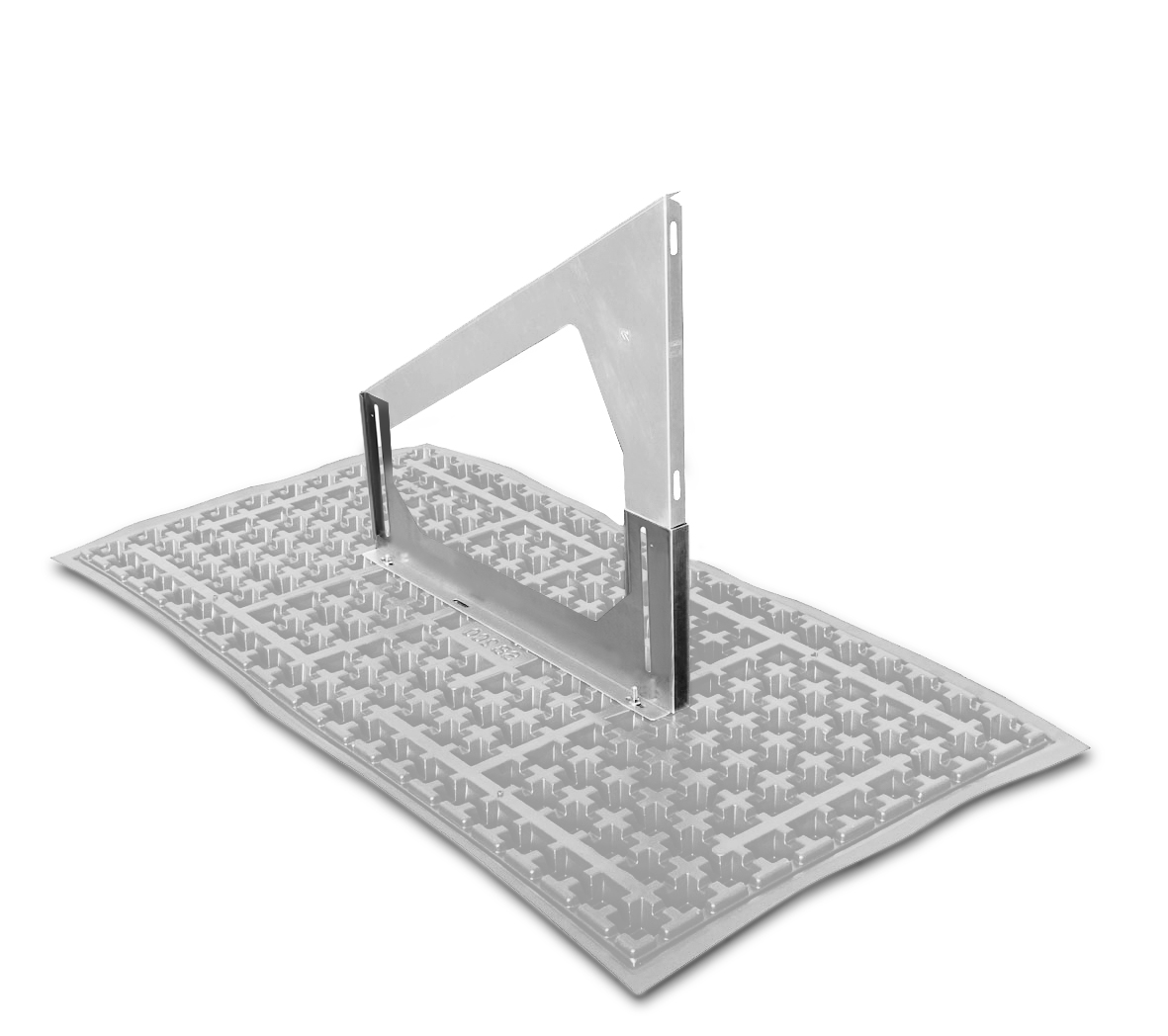

Zinco Höhenverstellung SGR-HV aus Aluminium, Länge ca. 950 mm
Spezielles Rahmen-Unterteil, welches auf der Solarbasis SB 200 verschraubt und in das ein Solar-Grundrahmen SGR von oben eingeführt und ebenfalls verschraubt wird.
zur stufenlosen Höhenverstellung der eingesetzten Solar-Grundrahmen SGR um bis zu 210 mm; Gewicht ca. 1,0 kg
| Artikelnummer: | 970090 |
|---|---|
| Farbe: | Alu Natur |
| Material: | Aluminiumwerkstoff AlMg3 |
| Länge [mm]: | 950 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 1,0 |
| Zusatzinfo: | Höhe: ca. 350 mm; Höhenverstellbereich: bis max. 210 mm |
Unterteil aus Aluminium zur stufenlosen Höhenverstellung der Solar-Grundrahmen SGR 5 bis SGR 45 von 0-210 mm. Der Neigungswinkel von 5° bis 45° lässt sich um + 2° verändern. Länge ca. 950 mm, Höhe ca. 350 / 430, vorgelocht zur Montage der Modul-Trägerprofile.
Fabrikat: Zinco Solar-Grundrahmen "SGR HV"
Hinweis: Nach Montage der Solar-Grundrahmen sind umgehend die Windverbände und das Solar-Montageprofil zu montieren!
Einheit: Stk
Artikelnr.: 970090
Einbau SB 200 mit SGR-HV:
Lieferumfang pro Einheit:
1 Stk. Zinco Solarbasis® SB 200
2 Stk. Sechskant-Muttern M10 mit Flansch, A2, DIN 6923, Schlüsselweite 15 mm
2 Stk. Unterlegscheiben aus Edelstahl
1 Stk. Zinco Solar-Grundrahmen SGR
1 Stk. SGR-HV

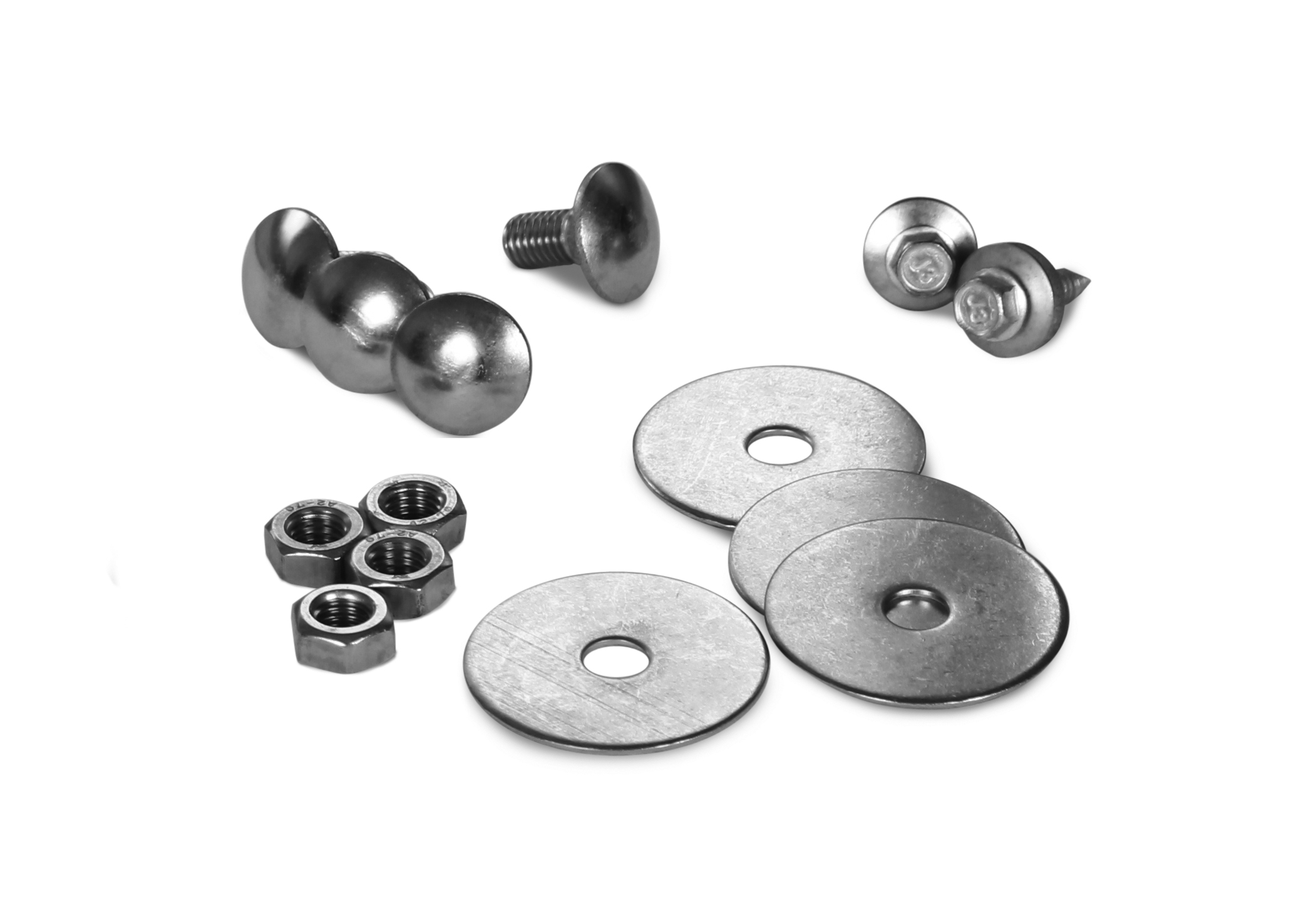

1 Stk. Schraubenset SGR-HV
Benötigtes Werkzeug:
Steckschlüssel SW 15
Drehmomentschlüssel 20 Nm
Montageschritte:

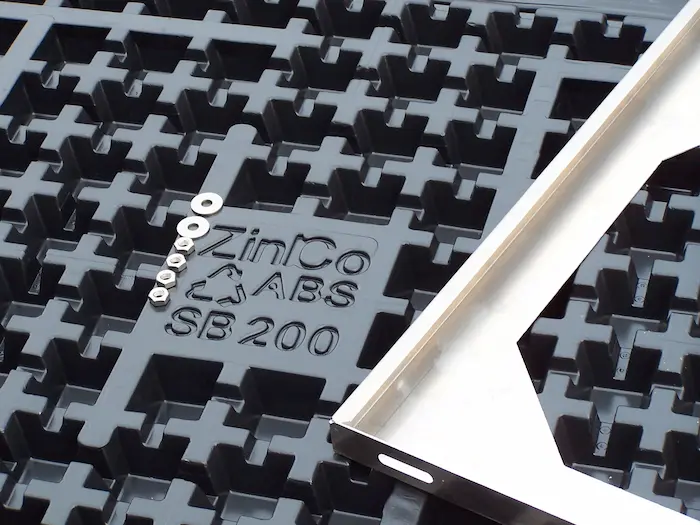

Solarbasis SB 200 auslegen, mit vormontierten Befestigungsstellen.
Solar-Grundrahmen Höhenverstellung SGR-HV aufsetzen.
Schrauben handfest anziehen, Anzugsmoment > 20 Nm.

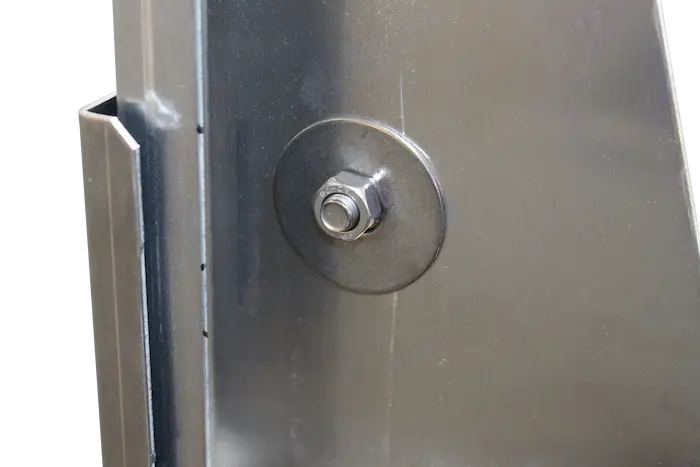

Zinco Solar-Grundrahmen SGR in Höhenverstellung SGR-HV einsetzen, auf gewünschte Höhe einstellen und Schraube mit 20 Nm festziehen. Höhenausgleich bis max. 21cm möglich.

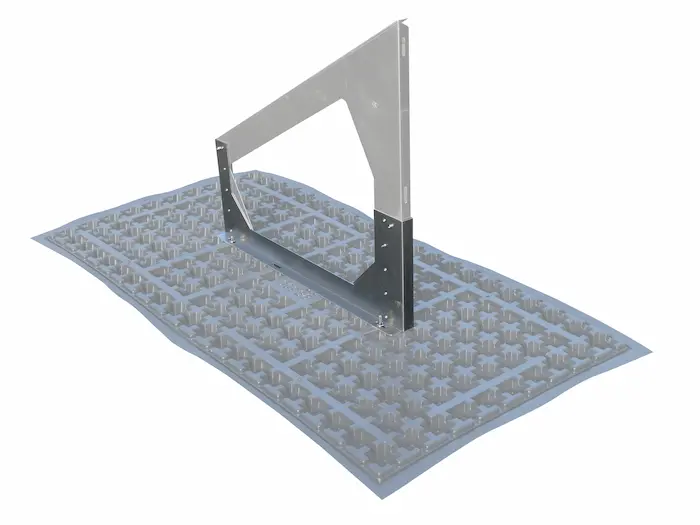

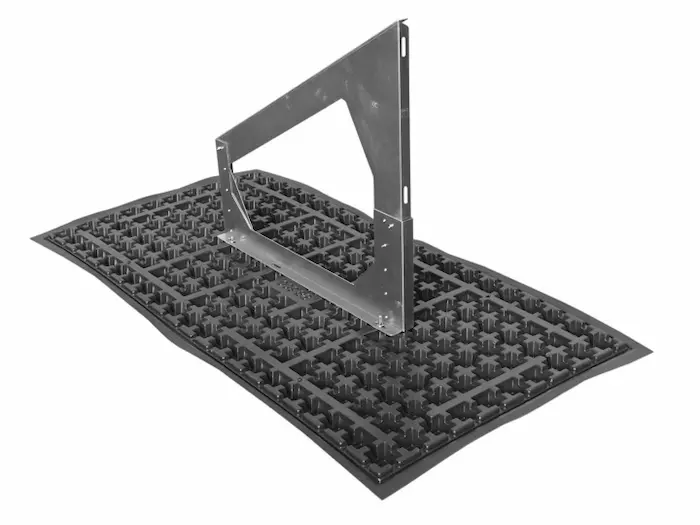

Fertige Solarbasis SB 200 mit Solar-Grundrahmen SGR und Höhenverstellung HV.
- Die Materialtemperatur sollte bei Durchführung der Montage nicht unter +5 °C betragen.
- Die Solarbasis SB 200 ist ganzflächig immer mit Schüttgut, entsprechend der erforderlichen Auflast, zu überdecken.
- Sofern keine umgehende Komplett-Montage der PV- oder Thermie-Anlage erfolgt, ist auf alle Fälle die Montage der horizontalen Montageprofile und Windverbände durchzuführen.
- Aufgrund des hohen Eigengewichts von Thermieanlagen sind dort zusätzlich auch an der Vorderseite Windverbände (WV5) einzubauen.
- Bei Montage von Horizontalprofilen mit M8-Schraubmitteln immer eine Edelstahl-Unterlegscheibe Ø innen/außen 10,5/20 mm verwenden.
- Keine Haftung bei Nichtbeachtung der Montageanleitung.
Einbau Windverband:
Lieferumfang pro Einheit:
1 Satz Windverband besteht aus:
2 Stk. vorgelochten Alu-Flachbandstäben (mittig vernietet)
4 Stk. Flachrundschrauben M8 × 16, A2, DIN 603
4 Stk. Sechskant-Muttern M8, A2, DIN 93
5 Stk. Unterlegscheiben aus Edelstahl, Ø innen/außen 10,5/20 mm
Benötigtes Werkzeug:
Steckschlüssel SW 13
Bei der Montage der Windverbände gilt es die Positionen lt. Verlegeplan zu beachten (rote Kreuze). Zur Montage werden die Windverbände auseinander gezogen und mit den vier Schlossschrauben an der Rahmenrückseite verschraubt. Die Schlossschrauben werden von innen durch die Langlöcher (1 Mal am Rahmenhochpunkt und 1 Mal am Rahmentiefpunkt) gesteckt. Die Schrauben werden mit 8 Nm (handfest) angezogen.
