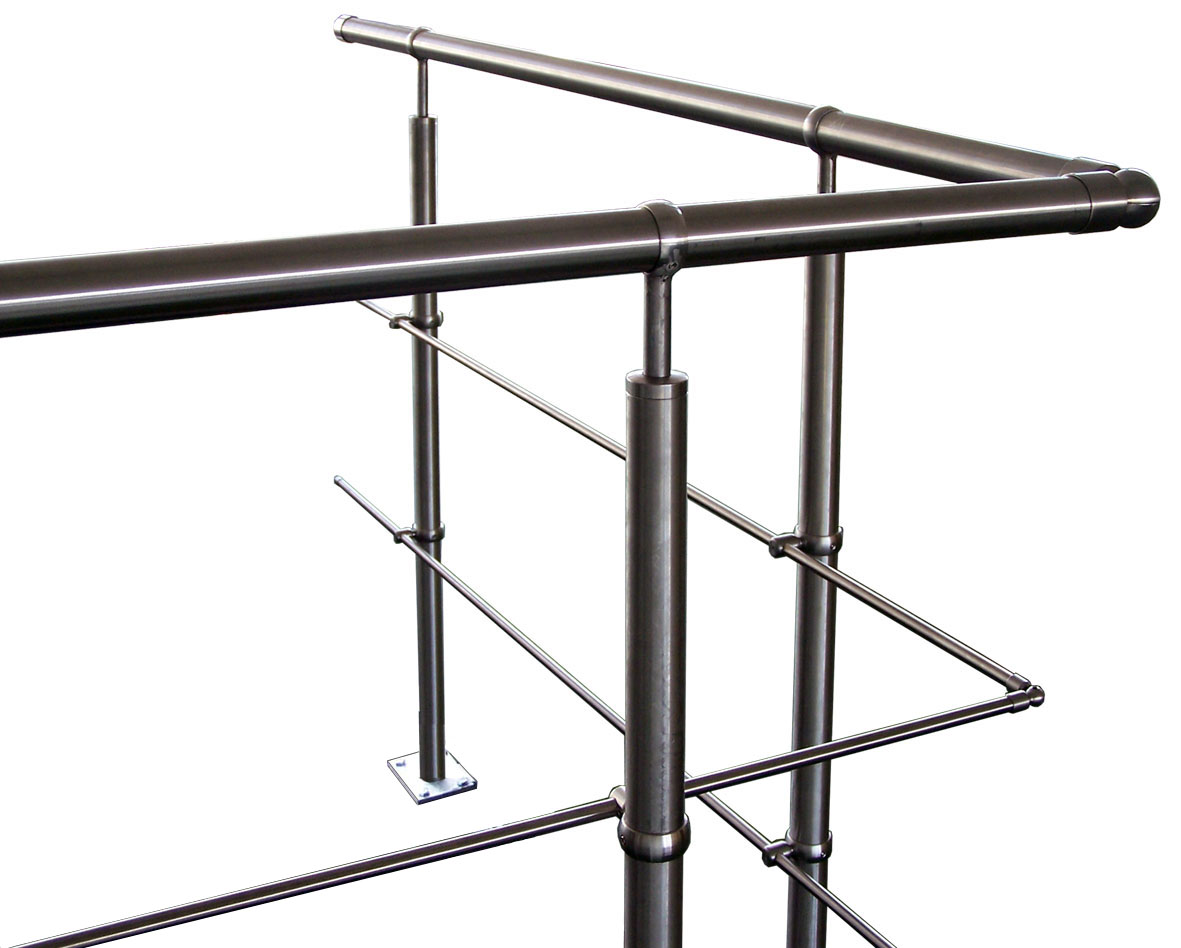

Zinco Geländerpfosten, Edelstahl Länge 1,20 m, Schliff 240,
In Verbindung mit der Geländerbasis GB einfach und ohne Dachdurchdringung zu montierendes, formschönes Geländer aus Edelstahl.
40 x 2 mm Rundrohr, passend zum Zinco Systemgeländer SG 40-E
| Artikelnummer: | 9800 |
|---|---|
| Länge [m]: | 1,2 |
| Material: | Edelstahl |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 3,0 |
| Zusatzinfo: | Rundrohr: 40 x 2 mm |
ZinCo Systemgeländer SG 40-E
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieser Produkte. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Allgemeines:
Das Systemgeländer SG 40-E (Art.-Nr. 9800) ist ein Edelstahlgeländer V2A (Güte 3401, Schliff 240) welches einfach und ohne Schweißen zu montieren ist. Es besitzt einen festen Rundhandlauf (Art.-Nr. 9801) mit Durchmesser 40 mm und Kniestäben (Art.-Nr. 9802) mit einem Durchmesser von 12 mm aus Vollmaterial.
Hinweis:
Das
Systemgeländer SG 40-E ist nicht übersteigsicher, da mit waagerechten
Kniestäben ausgestattet. Daher ist dieses Geländer insbesondere dann
nicht geeignet, wenn diese Bereiche für Kinder zugänglich sind
(Überklettern des Geländers).
Benötigtes Werkzeug:
- Schraubenschlüssel SW 17
- Ratschenringschlüssel SW 17
- Inbusschlüssel (SW 2,5 und SW 3,0)
- Winkelschleifer
- Bohrmaschine mit Bohrer 12 mm (nur bei Befestigung an Wand nötig)
Montage Geländerpfosten
Die
Geländerpfosten werden mittels passendem Gegenflansch mit der
Geländerbasis GB (Art.-Nr. 3420) bzw. GB-Eck (Art.-Nr. 3445 bzw. 3446)
verbunden.
Die Schraubverbindung ist mit den gelieferten Verbindungsmitteln (M10 Schrauben, Unterlegscheiben und Stoppmuttern) aus Edelstahl herzustellen.
Die Unterlegscheibe ist unterseitig am Langloch zu setzen. Die Geländerpfosten sind jeweils auszufluchten und lotrecht ins Wasser zu bringen (z. B. mit den praktischen ZinCo GB-U-Scheiben, Art.-Nr. 9817).
Montage der Kniestäbe und des Handlaufs
Die Kniestabhalter (Art.-Nr. 9807) werden auf die Kniestäbe geschoben. Der jeweilige Pfostenabstand ist zu beachten.
Die einzelnen Kniestabhalter, der jeweils 3 m langen Kniestäbe, werden daraufhin abschnittsweise an den Geländerpfosten aufgebracht ...
... und bei der gewünschten Höhe mit der Inbusschraube fixiert.
Kniestäbe und Handlaufstücke können bei Bedarf entweder mit einer Handsäge oder einem Winkelschleifer abgelängt werden. Wichtig ist, dass die scharfen Kanten nach dem Schneiden entgratet werden. Achten Sie beim Absägen und Montieren des Kniestabes bzw. Handlaufes darauf, dass dieser nicht zerkratzt wird.
Kniestäbe bzw. Handläufe könnten mittels Kniestabverbinder (Art. Nr. 9809) bzw. Handlaufverbinder (Art.-Nr. 9808) aneinander gesetzt werden. Die Kniestab-/Handlaufverbinder werden über die Edelstahlrohre übergeschoben und am Schluss, wenn das Geländer ausgerichtet wurde, mit beigefügtem Metallkleber festgeklebt. Bei Ecken werden die Kniestäbe bzw. Handlaufstücke entsprechend mit einem Eckverbinder (Art.-Nr. 9803 bzw. 9805) verbunden.
Kniestäbe und Handlaufstücke können mit Endkappen aus Edelstahl (Art.-Nr. 9811 bzw. 9812) versehen werden, die einfach aufgesteckt und festgeklebt werden. Endet der Handlauf an einer Wand, kann dieser mit einem Handlaufendstück (Art.-Nr. 9804) dort befestigt werden (Dübelschraube Ø 12 mm).
Nachdem alle Kniestäbe angebracht sind, können die Handlaufstücke mit Handlaufhaltern (Art.-Nr. 9806) bestückt und auf die Geländerpfosten aufgesteckt werden. Mit Hilfe der Höhenjustierung wird der Handlauf auf die gewünschte Höhe gebracht und fixiert. Verwenden Sie den Kleber erst dann, wenn Sie sicher sind, dass die Kniestäbe bzw. Handlauf nicht mehr demontiert werden müssen.
Abschließend, nach erfolgter Maßkontrolle, die Schrauben des Geländers nochmals prüfen und ggf. nachziehen sowie das Geländer reinigen.
Prüfen Sie auf jeden Fall nochmals die Stabilität des Geländers!
