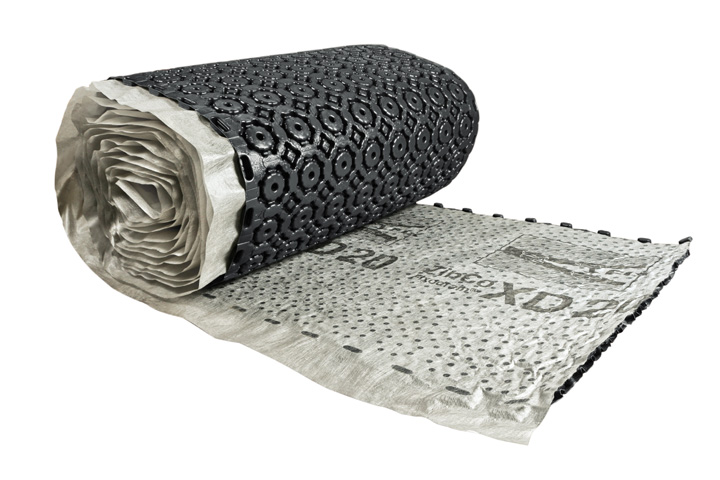

ZinCo Fixodrain XD 20, Rolle 1 x 20 m, Höhe ca. 20 mm
Schnell zu verlegende, vlieskaschierte Schutz-, Dränage- und Wasserspeicherbahn für den Einsatz unter extensiven Dachbegrünungen.
Schutz-, Dränage- und Wasserspeicherbahn aus tiefgezogenem RC-Polyolefin (hauptsächlich PE), mit aufkaschiertem Filtervlies, einseitig seitlich überstehend, über einrastende Noppen an den Längsseiten verbindbar, mit Diffussionsöffnungen, bitumenverträglich, max. Druckbelastung ca. 50 kN/qm, Entwässerungsleistung geprüft nach DIN EN ISO 12958, Flächenmasse ca. 1,0 kg/m², mit CE-Kennzeichnung als Bestandteil des "Bausatzes für Dachbegrünung" gemäß ETA-Nr. 13/0668.
| Artikelnummer: | 3021 |
|---|---|
| Farbe: | Dränageelement: schwarz / grau, Vlies: weiß |
| Länge [m]: | 20,0 |
| Material: | Dränageelement: Polyolefin, hauptsächlich PE, Vlies: Polypropylen |
| Breite [m]: | 1,0 |
| Höhe [mm]: | 20,0 |
| Verpackungseinheit: | Rolle |
| Flächenmasse [kg/m²]: | 1,0 |
| Druckbelastung [kN/m²]: | 10% = 50 |
| Wasserspeicherkapazität [l/m²]: | 3,0 |
| Wasserdurchlässigkeit normal zur Bahnebene [l/s]: | 70,0 |
| Wasserabfluss in Bahnenebene bei 1% Gefälle [l/(s-m)]: | 0,36 |
| Wasserabfluss in Bahnenebene bei 2% Gefälle [l/(s-m)]: | 0,53 |
| Wasserabfluss in Bahnenebene bei 3% Gefälle [l/(s-m)]: | 0,65 |
| Wasserabfluss bei 10% Gefälle [l/(s·m)]: | 1,27 |
| Bitumenverträglich: | ja |
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Bei Gefahr von Sturm sollte die Verlegung nicht erfolgen.
WICHTIG: Rollen, die in der Sonne standen, können sich unterschiedlich aufheizen, was dazu führen kann, dass die frisch ausgerollten Bahnen etwas bogenförmig liegen. Deshalb die Bahnen kurze Zeit liegen lassen, bevor diese miteinander verbunden werden.

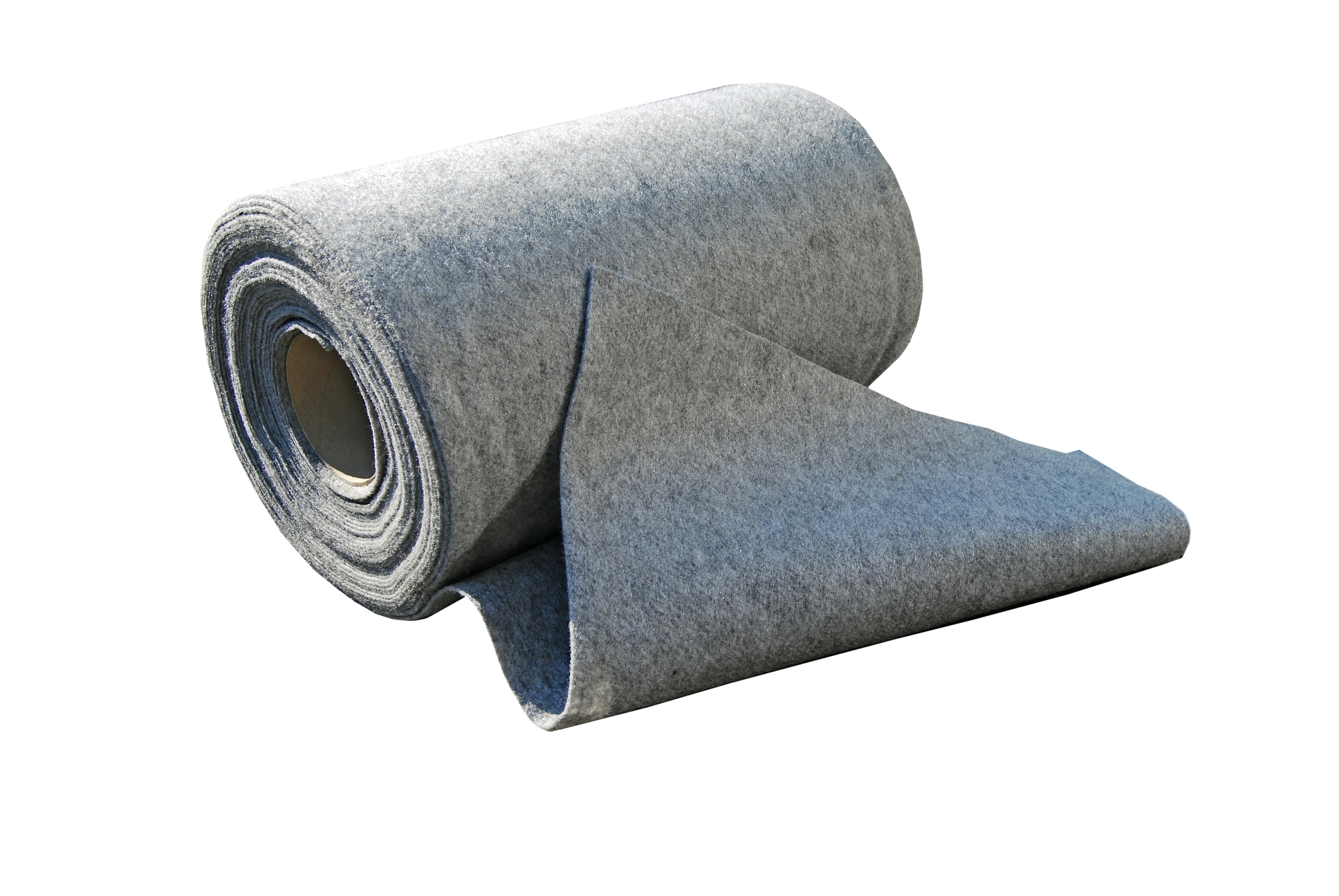

Vor Beginn der Verlegung sollten mit dem Schutzmatten-Randstreifen SM-R die Dachabdichtung im Bereich der Aufkantungen geschützt werden; in der Fläche selbst übernimmt XD 20 die Schutzfunktion.
Verlegung:
Die Verlegung erfolgt vollflächig mit ca. 3 cm Überlappung, so dass die Verbindungsnoppen an den Längsseiten ineinander gedrückt werden können. Dabei ist grundsätzlich zu beachten, dass die vlieskaschierte Seite oben ist. Der einseitige Vliesüberstand überdeckt den Bahnenstoß.
Zum Schutz gegen UV-Strahlung und Wegwehen ist die Dränagebahn XD 20 nach der Verlegung abzudecken.
Schneiden:
Die Dränagebahn kann mit einem Cutter-Messer (mit einer harten Klinge) oder einem Heißdraht geschnitten werden. Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung auftreten, so ist diese sofort zu melden.
Über Dachabläufen ist die Dränagebahn in der Größe passend zur Öffnung des darüber einzubauenden Kontrollschacht auszuschneiden.
