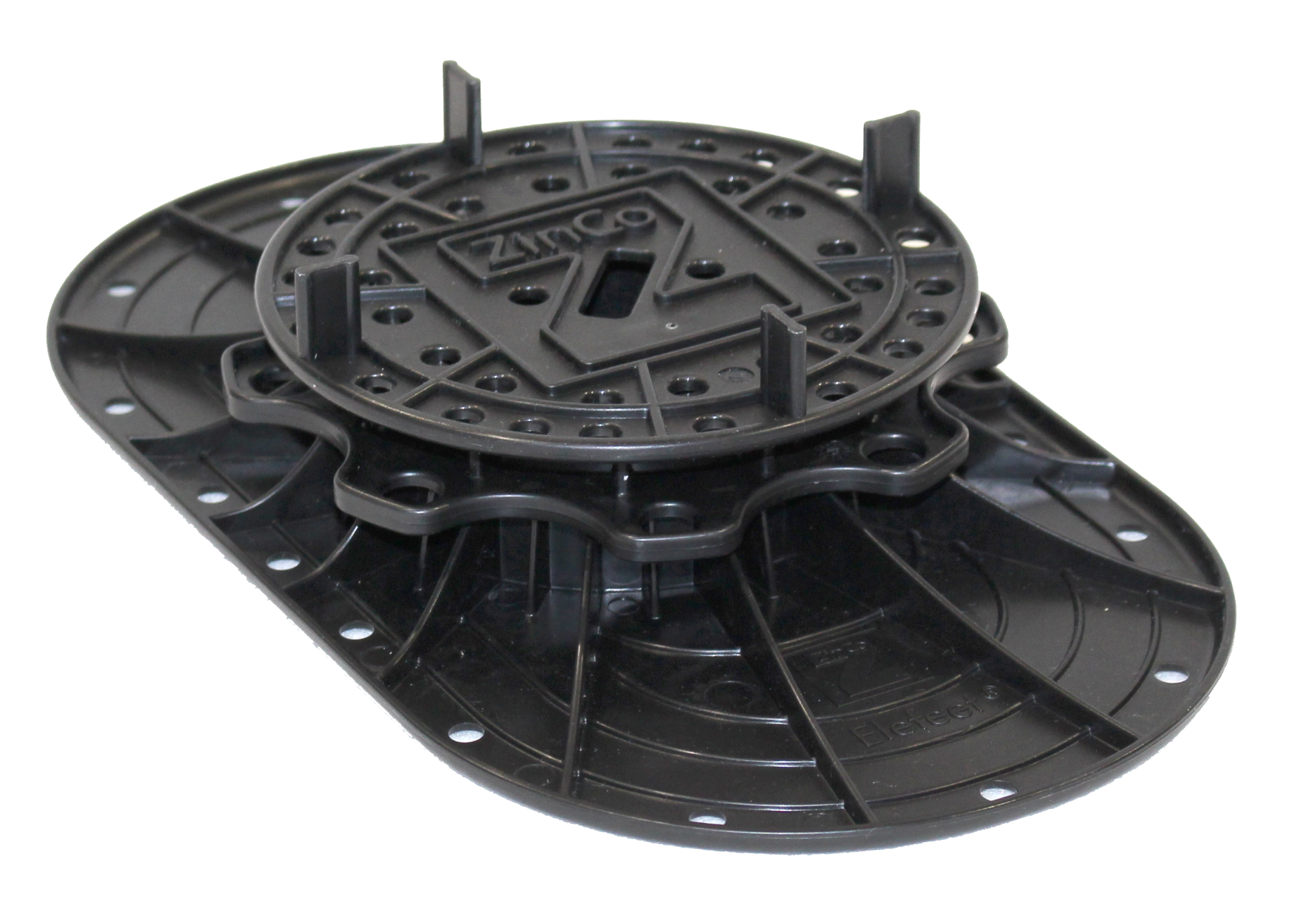

Zinco Elefeet E38, Stelzlager für Beläge, höhenverstellbar 38 - 60 mm

Höhenverstellbare Stelzlager mit stabilem Auflageteller und anpassungsfähiger Grundplatte, zur Aufständerung von Plattenbelägen auf Dachflächen.

Artikelnummer: 9661

Produktinformationen "Zinco Elefeet E38, Stelzlager für Beläge, höhenverstellbar 38 - 60 mm"

aus stabilem Polypropylen, ovale Fußplatte ca. 250 x 140 mm, Pack à 60 Stück, Druckbelastung 600 kg, zum Einsatz unter allseitig stabil eingefassten Belägen gemäß Belastungsklasse Z nach DIN EN 1991-1-1 (Balkone, Dachterrassen, Loggien).

Properties table
Artikelnummer:	9661
Farbe:	schwarz
Material:	Polypropylen
Höhe [mm]:	38,0
Verpackungseinheit:	Karton mit 60 Stück
Gewicht [g]:	194,0
Zusatzinfo:	Ovale Fußplatte ca. 250 x 140 mm; Belastbarkeit bis 600 kg je Auflageteller bzw. 300 kg je 90°-Segment; Verstellbereich: ca. 38-60 mm

Aus stabilem Polypropylen, ovale Fußplatte ca. 250 x 140 mm, höhenverstellbar, als Unterbau für Plattenbeläge, mit integrierten, 3 mm starken Fugenteilern, möglicher Gefälleausgleich bis 2°, Belastbarkeit bis 600 kg/Auflageteller, liefern und fachgerecht einbauen.

Geeignet für Beläge gemäß Belastungsklasse Z nach DIN EN 1991-1-1 (Balkone, Dachterrassen, Loggien). Geprüfte Trittschallminderung nach DIN EN ISO 10140

bis zu 37 dB.

Stelzlager-Höhe: ca. 38 bis 60 mm

Fabrikat: ZinCo "Elefeet® E 38"

Einheit: Stk

Artikelnr.: 9661

Auf Elefeet® Stelzlager aufgestelzte Beläge müssen grundsätzlich ringsum stabil eingefasst sein. Ist auf einer oder mehreren Seiten keine aufgehende Wand, keine Attika, oder dergleichen vorhanden, muss aus Winkelsteinen oder ähnlichem ein Widerlager für den Belag geschaffen werden.

„Randhalter“, „Gehrungs– und Randauflager“ und auch „Auflager-Kragarm“ sind praktische Hilfsmittel für Detailausbildungen, sie ersetzen keine stabile Randeinfassung! Müssen Belagszuschnitte im Randbereich oder soll die „BTR- Rinne“ entlang einer Fassade verlegt werden, so ist dies mit dem „Auflager-Kragarm“ möglich, der auf zwei Elefeet®-Stelzlagern aufliegt und durch das Gewicht des Plattenbelages belastet wird. Endet ein Belag nicht rechtwinklig zur Verlegerichtung der Platten, kann das „Gehrungs- und Randauflager“ eingesetzt werden. Das Profil wird parallel zum Rand eingebaut und lagert selbst kleine Belagszuschnitte auf. Eine durchgehende ca. 15 mm hohe Aufkantung und die aufgebrachte Gummierung sorgen für Lagestabilität.

1. Oberfläche reinigen

2. Elastosave ES 30 mit ca. 5 cm Überlappung auslegen; nicht auf der Abdichtung schneiden.

3. Vor dem Auslegen der Elefeet® Stelzlager die Höhe grob voreinstellen.

4 Zubehörteile je nach Randsituation einbauen.

4.1 Randhalter bei ganzen Platten oder Zuschnitten > 25 cm verwenden.

4.2 Kragarme vor Türaustritten oder bei Verlegung einer Rinne verwenden. Im Bereich eines Plattenstoßes sollte ein Stelzlager untergestellt werden.

4.3 Gehrungs- und Randauflager bei einer diagonalen Verlegung, schrägen Wandanschlüssen oder Rinnen verwenden. Zusätzliche Fugenkreuze beim Entfernen von Fugenteilern der Elefeet® Stelzlager verwenden.

5. Als zusätzlichen Schutz der Fassade oder der Abdichtung kann ein Kantenschutz auf die Aufkantung der Zubehörteile aufgesetzt werden.

6. Als akustische Optimierung kann eine Dämpfungsscheibe verwendet werden, bei dünnen Platten (< 35 mm) sollten die Dämpfungsscheiben immer verwendet werden.

Hinweis:

Die Elastosave ES 30 mit geringen 3 mm minimiert den „Trampolineffekt“ (der laut FLL vermieden werden soll), schützt dennoch die Abdichtung und reduziert den Trittschall.
Alternativ zu dem Kantenschutz die Schutzmatte Elastosave ES 30 bis Oberkante Belag legen, um eine Beschädigung der Abdichtung zu verhindern.
Elefeet® Stelzlager bei Bedarf an der Markierung auf der Unterseite der Grundplatte abschneiden.
Bei Unebenheiten durch Stöße der Abdichtung kann ein Streifen Elastosave ES 30 unterlegt werden.

Tipps:

Elefeet® Stelzlager an der gestrichelten Linie kappen, um möglichst weit in die Ecke zu kommen.

Fugenteiler bei Bedarf mit einem Messer anritzen und abbrechen.

Den Belag mit einer Wasserwaage oder einer Setzlatte ausrichten.

Bei Unregelmäßigkeiten oder Kippeln einzelner Platten kann unter das entsprechende Ecke eine 1 mm Distanzscheibe gelegt werden.

Bei Unebenheiten im Untergrund durch Stöße der Abdichtung o. ä. Streifen der Elastosave ES 30 unterlegen.

Aufgrund der Form des Terrassenrostes TR werden an den Ecken zusätzliche Fugenkreuze benötigt.

Mit dem Stellschlüssel für Elefeet® lässt sich auch bei etwas Belastung die Höhe kraftsparend nachjustieren.
