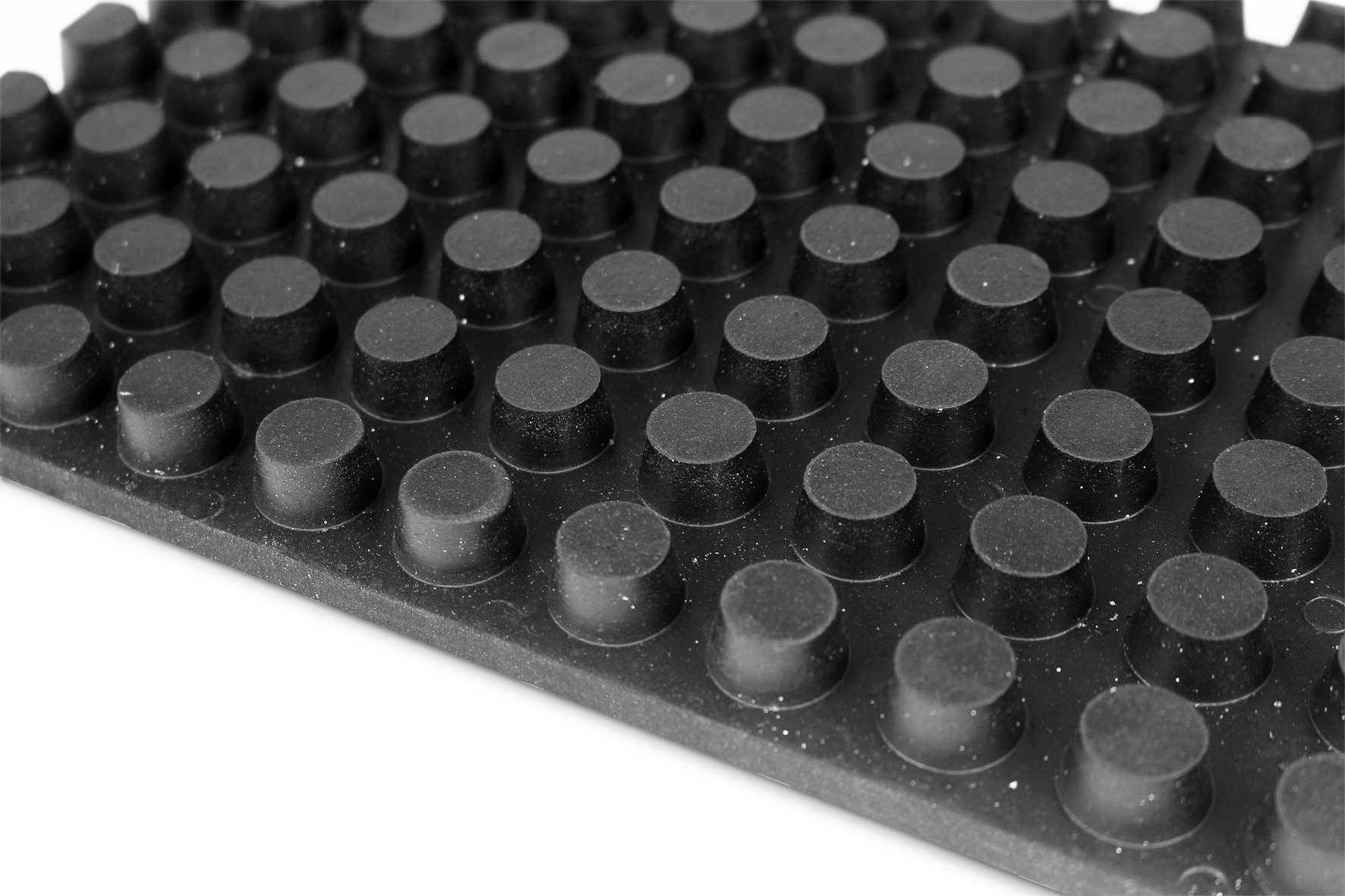

Zinco Elastodrain EL 202, Platte 1 x 1 m, Höhe ca. 19 mm
Extrem hoch belastbare Schutz- und Dränagebahn; vorzugsweise für den Einsatz unter Fahrbelägen, Feuerwehrzufahrten und Parkflächen etc.
Noppenhöhe 12 mm, hoch belastbare Dränage- und Bautenschutzmatte mit einseitiger Noppenstruktur und umlaufendem Stufenfalz, befahrbar, spatenfest, bitumenbeständig, trittschalldämmend, Shorehärte 75 Shore A, statischer Bettungsmodul ca. 285 MN/cbm, Massiv-Kautschuk, Gewicht ca. 20 kg/qm
| Artikelnummer: | 3220 |
|---|---|
| Farbe: | schwarz |
| Länge [m]: | 1,0 |
| Material: | vollvulkanisierter Kautschuk |
| Breite [m]: | 1,0 |
| Höhe [mm]: | 19,0 |
| Verpackungseinheit: | Platte |
| Flächenmasse [kg/m²]: | 19,0 |
| Noppenhöhe [mm]: | ca. 12 |
| Noppenzahl [m²]: | ca. 1200 |
| Druckbelastung [kN/m²]: | 10% = 400 |
| Shore-Härte [Shore A]: | ca. 75 |
| Wasserabfluss in Bahnenebene bei 1% Gefälle [l/(s-m)]: | 0,34 |
| Wasserabfluss in Bahnenebene bei 2% Gefälle [l/(s-m)]: | 0,47 |
| Wasserabfluss in Bahnenebene bei 3% Gefälle [l/(s-m)]: | 0,57 |
| Bitumenverträglich: | ja |
| Zusatzinfo: | statischer Bettungsmodul ca. 285 MN/m³; Hitzebeständigkeit bis 200° C, kurzfristig bis > 250° C |

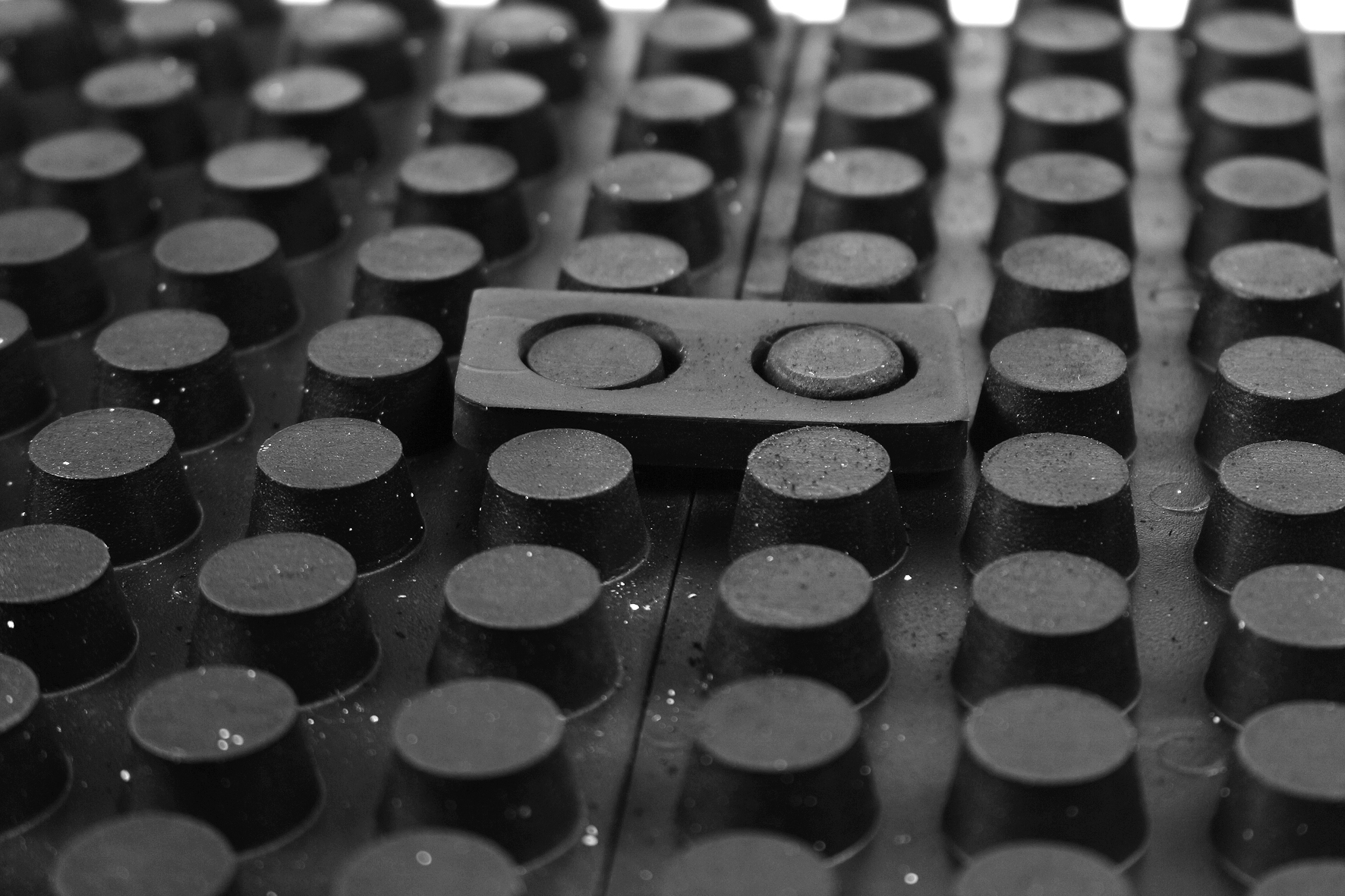

hoch belastbar, aus Massiv-Kautschuk mit einseitiger Noppenstruktur, Höhe 19 mm, Noppenhöhe 12 mm, mit umlaufendem Stufenfalz, durch 2-Loch-Verbinder zu verbinden, befahrbar, spatenfest, bitumenbeständig, trittschalldämmend, Shore-Härte ca. 75 Shore A, statischer Bettungsmodul 285 MN/m³, Flächenmasse ca. 19 kg/m², Wasserableitvermögen geprüft nach DIN EN ISO 12958: bei 1 % Gefälle - ca. 0,34 l/s*m, bei 2 % Gefälle - ca. 0,47 l/s*m, liefern und nach Herstellerangabe verlegen.
Fabrikat: Zinco Elastodrain® "EL 202"
Einheit: m²
Artikelnr.: 3220
Bei Gefahr von Sturm sollte die Verlegung nicht erfolgen.
Verlegung:
Die Elastodrain®-Platten sind grundsätzlich mit den Noppen nach oben zu verlegen. Die Platten müssen dabei so ausgerichtet werden, dass immer der oben überstehende Falz auf den unten überstehenden Falz der Nachbarplatte aufgelegt werden kann. Sollen die Elastodrain®-Platten z. B. zum Aufbringen des Substrates befahren werden, empfiehlt es sich diese zuvor mit zwei Verbindern pro Stoß gegen Verrutschen zu sichern.
Zum Schutz gegen UV-Strahlung sind die Dränage-Platten nach der Verlegung mit einem Systemfilter abzudecken.
Eine Rüttelplatte zum Verdichten des Schotters kann eingesetzt werden, es muss allerdings berücksichtigt werden, dass die Arbeiten auf einer Dachfläche stattfinden. Die Rüttelplatte entsprechend auswählen, damit die Schwingungen der Deckenplatte nicht zu groß werden.
Fundamente/Rückenstützen werden auf dem Filtervlies aufgebaut.
Schneiden:
Die Dränage-Platten können mit einem Elektroschneider geschnitten werden. Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung auftreten, so ist diese sofort zu melden und zu beheben.
Über Dachabläufen sind die Dränage-Platten entsprechend der Ablaufgröße auszuschneiden.
