Zinco Eckverbinder KL 60/80 für Höhe 60 mm, Winkel 90°
Transportfreundliche, beidseitig verwendbare Winkelprofile aus stranggepresstem Aluminium mit Entwässerungsschlitzen über Eck.
Artikelnummer:
7916
Produktinformationen "Zinco Eckverbinder KL 60/80 für Höhe 60 mm, Winkel 90°"
Schenkel ca. 8 x 16 cm, aus Aluminium
| Artikelnummer: | 7916 |
|---|---|
| Material: | Aluminium |
| Höhe [mm]: | 60 |
| Schenkellänge [mm]: | 80 x 160 |
Stoßverbinder über Eck 90°, aus Aluminium, Höhe 60 mm, Schenkellänge ca. 80 x 160 mm, liefern und nach Planangaben verlegen, einschl. aller fachgebundenen Nebenarbeiten und Materialien.
Fabrikat: Zinco "Eckverbinder KL 60/80 - Höhe 60"
Einheit: Stk
Artikelnr.: 7916
Kiesleiste KL 60/80, KL 80/100, KL 100/120 und KL 140/160:

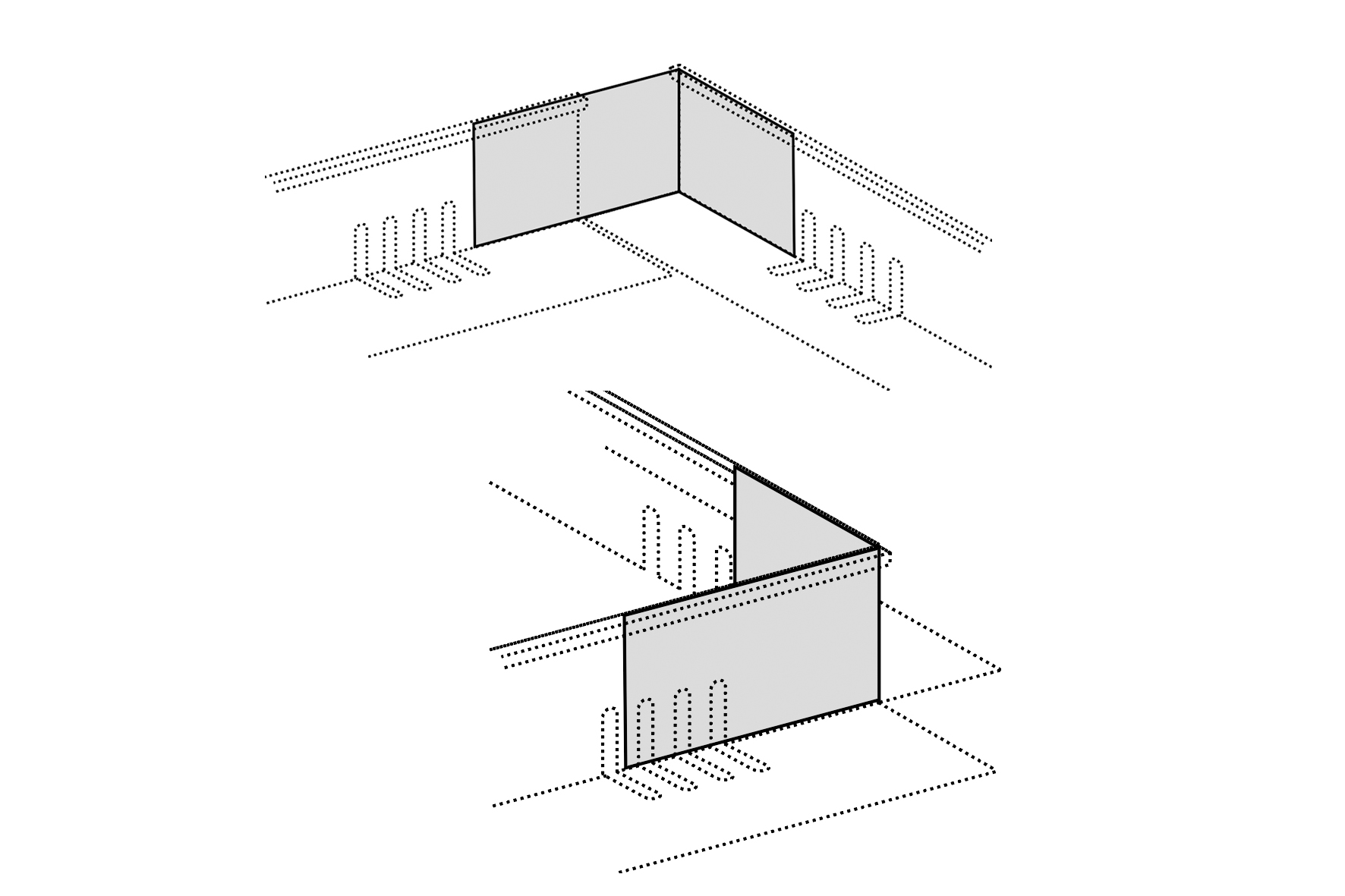

Die Kiesleiste wird auf der Schutzlage/Dränage verlegt und mit Substrat oder Kies beschwert. Hierbei kann sie beidseitig verwendet werden, um mit einem Produkt zwei Höhen zu realisieren. Die Kiesleisten sind an den Stößen mit höhengerechten Stoßverbindern zu verbinden. Ecksituationen werden unter Verwendung von Innen- bzw. Außenecken mittels Eckverbinder ausgeführt.
1.1 Begrünungsebene
1.2 Systemerde
1.3 Systemfilter SF
1.4 Floradrain® FD 25
1.5 Speicherschutzmatte SSM 45
1.6 Dachaufbau mit wurzelfester Abdichtung
2.1 Kiesleiste KL (bei Bedarf)
2.2 Kiesstreifen
Fixierung der Kiesleisten KL 60/80, KL 80/100, KL 100/120 und KL 140/160 mittels Halteprofil für Kiesleisten:
Die Kiesleiste wird auf der Schutzlage/Dränage verlegt und mit Substrat oder Kies beschwert. Hierbei kann sie beidseitig verwendet werden, um mit einem Produkt zwei Höhen zu realisieren. Die Kiesleisten sind an den Stößen mit höhengerechten Stoßverbindern zu verbinden. Ecksituationen werden unter Verwendung von Innen- bzw. Außenecken mittels Eckverbinder ausgeführt.
1.1 Begrünungsebene
1.2 Systemerde
1.3 Systemfilter SF
1.4 Floradrain® FD 25
1.5 Speicherschutzmatte SSM 45
1.6 Dachaufbau mit wurzelfester Abdichtung
2.1 Kiesleiste KL (bei Bedarf)
2.2 Kiesstreifen
Fixierung der Kiesleisten KL 60/80, KL 80/100, KL 100/120 und KL 140/160 mittels Halteprofil für Kiesleisten:
1. Zinco Kiesleiste
KL 60/80,
KL 80/100,
KL 100/120,
KL 140/160
2. Halteprofil (Art.-Nr. 7905)
3. Streifen aus Abdichtungsmaterial, Größe ca. 10 cm x 25 cm
4. Belastung nur auf Zug
Bei Verwendung auf flachgeneigten Dächern (bis max. 10 °) ist die Kiesleiste gegen Wegrutschen mit dem Halteprofil (Art.-Nr. 7905) zu sichern.
2. Halteprofil (Art.-Nr. 7905)
3. Streifen aus Abdichtungsmaterial, Größe ca. 10 cm x 25 cm
4. Belastung nur auf Zug
Bei Verwendung auf flachgeneigten Dächern (bis max. 10 °) ist die Kiesleiste gegen Wegrutschen mit dem Halteprofil (Art.-Nr. 7905) zu sichern.
Der Falz des Halteprofils muss in den Falz der Kiesleiste vollständig eingeführt werden. Das Halteprofil selbst wird im Bereich der gelochten Lasche mit 10 cm breitem und 25 cm langem Streifen aus dem vorhandenen Material der Dachabdichtung direkt an der hinteren Aufkantung der Lasche fixiert. Der Einbau, der Profile hat jeweils so zu erfolgen, dass die Belastung der Laschen auf Zug erfolgt! Pro Kiesleiste à 2 m Länge sind mind. zwei Halteprofile vorzusehen. Die Dachabdichtung muss auf dem Untergrund fixiert sein.
Halteblech für Kiesleisten auf Schubfix LF 150:
Dieses Produkt ist Zubehör von
Transportfreundliche, beidseitig verwendbare Winkelprofile aus stranggepresstem Aluminium mit Entwässerungsschlitzen über Eck.

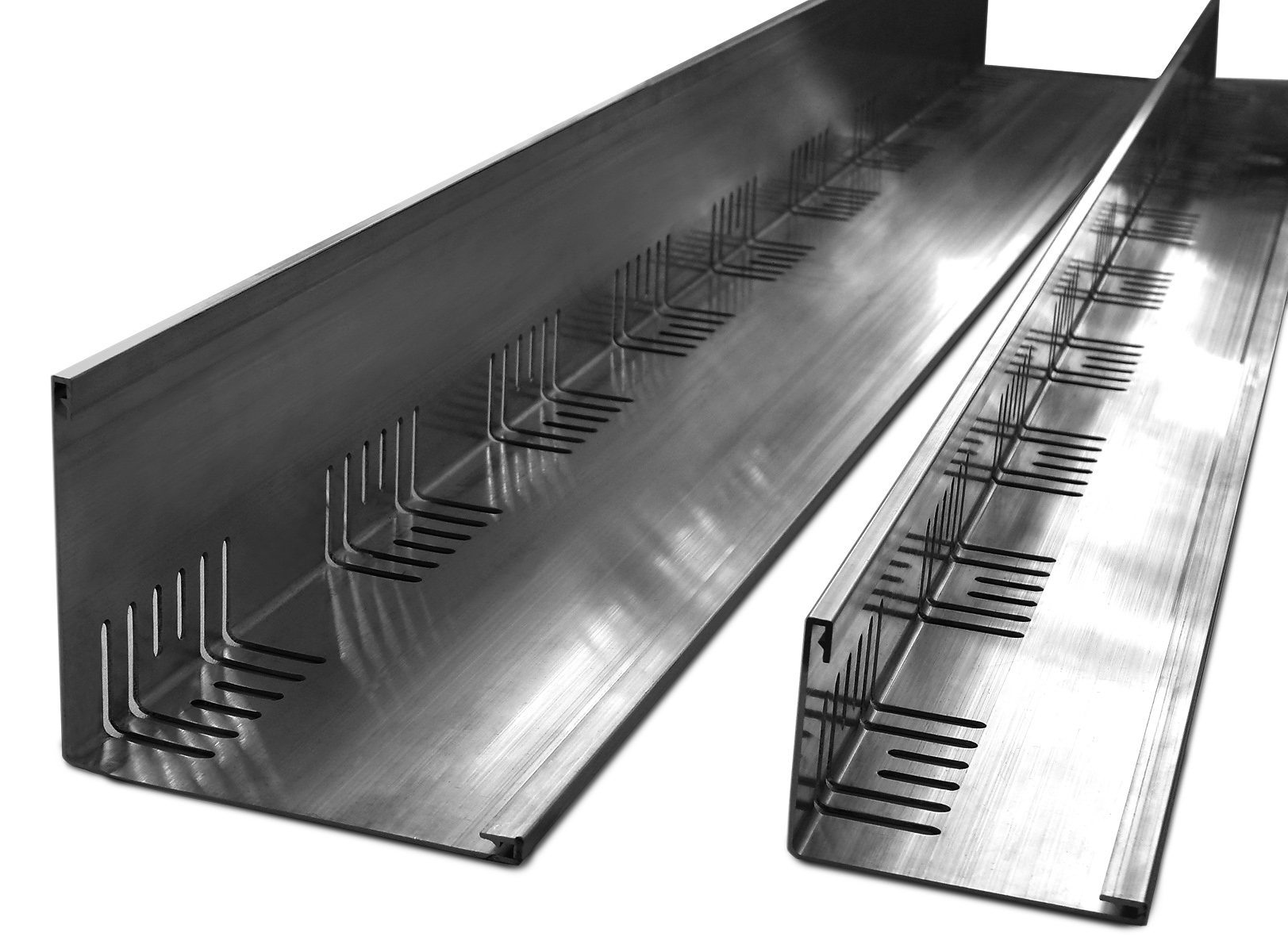

Zinco Kiesleiste KL 60/80 Höhe 60/80 mm, Länge 2 m, Aluminium
