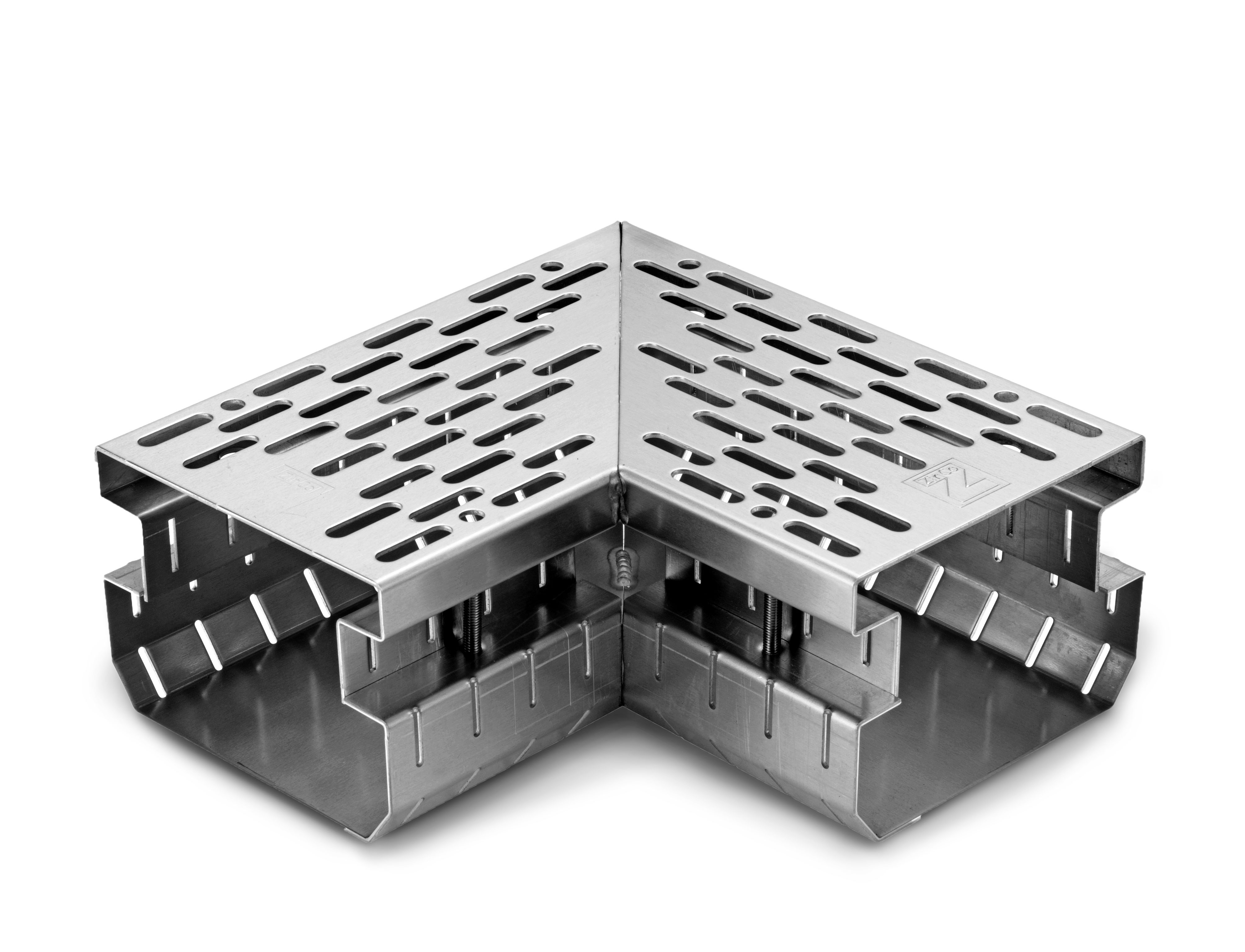

Zinco Eckstück für FTR 75/100-A H: 75-100 mm, B: ca.145 mm, Winkel 90°
Eckstück für FTR 75/100-A.
Artikelnummer:
4759
Produktinformationen "Zinco Eckstück für FTR 75/100-A H: 75-100 mm, B: ca.145 mm, Winkel 90°"
Schenkellänge ca. 25 x 25 cm, aus Aluminium, Abdeckung mit Langlochschlitzung ca. 30 x 8 mm. Rinnenkörper seitlich geschlitzt, Schlitzbreite ca. 3 mm; mit integriertem Stoßverbinder.
| Artikelnummer: | 4759 |
|---|---|
| Farbe: | silber |
| Material: | Aluminium |
| Breite [mm]: | 145,0 |
| Höhe [mm]: | 75,0 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 1,2 |
| Schenkellänge [mm]: | 250 x 250 |
| Zusatzinfo: | Langlochschlitzung: ca. 30 x 8 mm; Schlitzbreite: ca. 3 mm; Verstellbereich: von ca. 75–100 mm; Rinnenkörper seitlich geschlitzt |
aus Position '.........' Höhe verstellbar von 75-100 mm,
Schenkellänge außen ca. 25 x 25 cm, liefern und fachgerecht einbauen.
Fabrikat: Zinco "FTR 75/100 Eck"
Einheit: Stk
Artikelnr.: 4759
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Die Rinnen weisen immer einen geschlitzten Rinnenkörper auf, durch den das anfallende Wasser über entsprechend dimensionierte Dränageschichten zu den Abläufen geleitet wird.
Einbau:
Die Fassaden- und Terrassenrinnen FTR sind zur direkten Verlegung in Schüttgüter geeignet. Da es sich um Aluminiumrinnen handelt, ist die Verlegung in Mörtel nicht möglich.
Die Verbindung mehrerer Rinnen erfolgt über Stoßverbinder. Im hochgeklappten Zustand bilden diese den Abschluss der Rinne. Pro Rinne wird ein Stoßverbinder mitgeliefert.
Sind Eckstücke notwendig, so werden diese wie die oben beschriebenen Rinnen verlegt. Die bereits vorgefertigten 90°-Ecken werden ebenso wie die Rinnen mit je einem Stoßverbinder geliefert.
Die Höhenanpassung erfolgt von oben durch Herausdrehen der Schrauben.
Schneiden:
Die Fassaden- und Terrassenrinnen können mit einem handelsüblichen Winkelschleifer mit einer Metallscheibe zugeschnitten werden. Das Einkürzen der Rinnen muss auf der gelochten Hälfte erfolgen, damit die als Auflager dienenden Schrauben versetzt werden können. Beim Alu-Rost ist gegebenenfalls der dem Schnitt am nächsten liegende Verstärkungssteg zu versetzen.
Bei dem verzinkten Gitterrost sind die scharfen Kanten nach dem Schneiden zu entgraten und die Schnittstellen gegen Korrosion zu schützen, z. B. mit Kaltverzinkspray.
Die Rinnen weisen immer einen geschlitzten Rinnenkörper auf, durch den das anfallende Wasser über entsprechend dimensionierte Dränageschichten zu den Abläufen geleitet wird.
Einbau:
Die Fassaden- und Terrassenrinnen FTR sind zur direkten Verlegung in Schüttgüter geeignet. Da es sich um Aluminiumrinnen handelt, ist die Verlegung in Mörtel nicht möglich.
Die Verbindung mehrerer Rinnen erfolgt über Stoßverbinder. Im hochgeklappten Zustand bilden diese den Abschluss der Rinne. Pro Rinne wird ein Stoßverbinder mitgeliefert.
Sind Eckstücke notwendig, so werden diese wie die oben beschriebenen Rinnen verlegt. Die bereits vorgefertigten 90°-Ecken werden ebenso wie die Rinnen mit je einem Stoßverbinder geliefert.
Die Höhenanpassung erfolgt von oben durch Herausdrehen der Schrauben.
Schneiden:
Die Fassaden- und Terrassenrinnen können mit einem handelsüblichen Winkelschleifer mit einer Metallscheibe zugeschnitten werden. Das Einkürzen der Rinnen muss auf der gelochten Hälfte erfolgen, damit die als Auflager dienenden Schrauben versetzt werden können. Beim Alu-Rost ist gegebenenfalls der dem Schnitt am nächsten liegende Verstärkungssteg zu versetzen.
Bei dem verzinkten Gitterrost sind die scharfen Kanten nach dem Schneiden zu entgraten und die Schnittstellen gegen Korrosion zu schützen, z. B. mit Kaltverzinkspray.
Dieses Produkt ist Zubehör von
Eckstück für FTR 75/100-A.

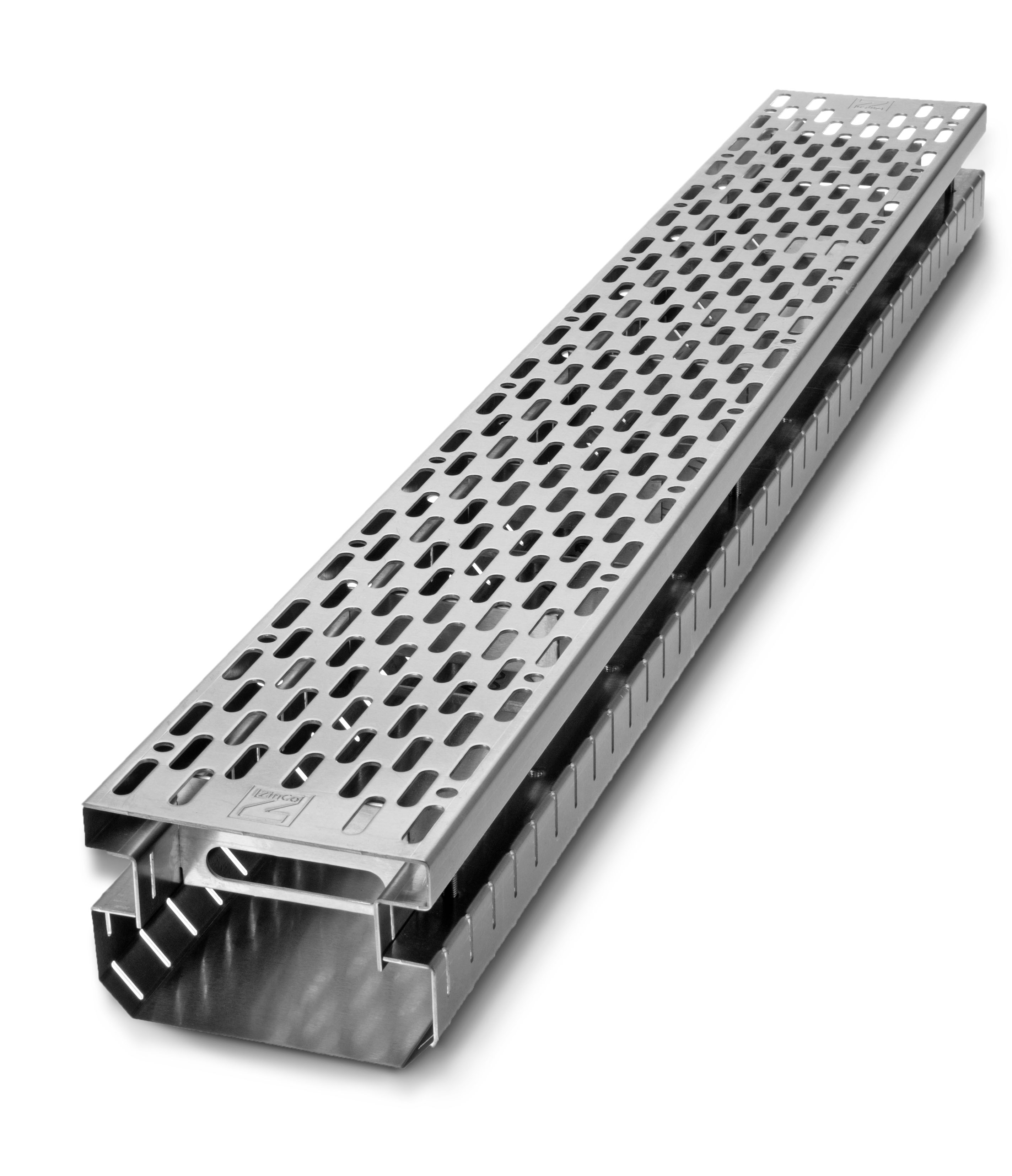

Zinco Fassadenrinne FTR 75/100-A H: 75-100 mm, B: ca. 145 mm, L: ca. 1 m
