Zinco DP-FIX Halter für DP 55 Höhe 55 mm, Aluminium
Winkelprofilhalter aus Metall inkl. Fixiermatte für die einfache und optisch ansprechende Verbindung und Lagesicherung von ZinCo-Dachtraufprofilen.
Artikelnummer:
7705
Produktinformationen "Zinco DP-FIX Halter für DP 55 Höhe 55 mm, Aluminium"
Breite 12 cm, Halter und Stoßverbinder einschließlich vorgeschlitzter, Fixiermatte Größe 50 X 75 cm, durch Auflast zu beschweren
| Artikelnummer: | 7705 |
|---|---|
| Material: | Fixiermatte: Polypropylen+Polyethylen, Halter: Aluminium |
| Breite [mm]: | 120,0 |
| Höhe [mm]: | 55,0 |
| Verpackungseinheit: | Stück |
| Gewicht [g]: | 180,0 |
| Schenkellänge [mm]: | 55,0 |
| Zusatzinfo: | Länge x Breite der Fixiermatte: ca. 750 mm x 500 mm |
Dieses Produkt ist Teil eines Systems, den Ausschreibungstext finden Sie hier:
/Zinco-Dachtraufprofil-DP-55-A-Hoehe-55-mm-Laenge-3-m-Aluminium-1-mm/7777
/Zinco-Dachtraufprofil-DP-55-A-Hoehe-55-mm-Laenge-3-m-Aluminium-1-mm/7777
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
DP-FIX – die perfekte Profilverbindung aus Aluminium
DP-FIX ist die ideale Ergänzung zu unseren Dachtraufprofilen DP 55/80/120 A, mit dessen Komponenten sich eine einfache, schnelle und vor allem im Resultat qualitativ hochwertige Verlegung realisieren lässt.
Die DP-FIX Systemkomponenten:
DP-FIX Halter, inkl. Fixiermatte
DP-FIX Halter als Stoßverbinder...
... oder als Zusatzhalter
Eckausbildung mit DP-FIX
WICHTIG: Vor und nach Ecken ist je ein Halter mit Fixiermatte erforderlich!
Innenecke Außenecke
Anwendungsspektrum:
DP-FIX dient zur optisch ansprechenden Verlegung von DP-Profilen auf ungenutzten Flachdächern z. B. zur Einfassung von Begrünungen oder als Übergangsprofil (Kies/Begrünung/Plattenbelag).
Verlegehinweise und Vorgehensweise:
DP-FIX Systemkomponenten sind auf der Schutzmatte (> 300 g/m²) zu verlegen.
Die Lagefixierung und Stabilisierung wird nur mittels Auflast auf der angehängten Fixiermatte der Halter realisiert. Die DP-Ecken werden in die DP-FIX Halter geschoben. Vor und nach jeder Ecke ist ein DP-FIX Halter zu setzen.
Vorbereitungen und Verlegung:
DP-FIX Halter werden immer mit Fixiermatte geliefert.
Von oben wird der Halter in die Matte eingefädelt …
Fertig! Der DP-FIX Halter ist einsatzbereit.
DP-FIX – die perfekte Profilverbindung aus Aluminium
DP-FIX ist die ideale Ergänzung zu unseren Dachtraufprofilen DP 55/80/120 A, mit dessen Komponenten sich eine einfache, schnelle und vor allem im Resultat qualitativ hochwertige Verlegung realisieren lässt.
Die DP-FIX Systemkomponenten:
DP-FIX Halter, inkl. Fixiermatte
DP-FIX Halter als Stoßverbinder...
... oder als Zusatzhalter
Eckausbildung mit DP-FIX
WICHTIG: Vor und nach Ecken ist je ein Halter mit Fixiermatte erforderlich!
Innenecke Außenecke
Anwendungsspektrum:
DP-FIX dient zur optisch ansprechenden Verlegung von DP-Profilen auf ungenutzten Flachdächern z. B. zur Einfassung von Begrünungen oder als Übergangsprofil (Kies/Begrünung/Plattenbelag).
Verlegehinweise und Vorgehensweise:
DP-FIX Systemkomponenten sind auf der Schutzmatte (> 300 g/m²) zu verlegen.
Die Lagefixierung und Stabilisierung wird nur mittels Auflast auf der angehängten Fixiermatte der Halter realisiert. Die DP-Ecken werden in die DP-FIX Halter geschoben. Vor und nach jeder Ecke ist ein DP-FIX Halter zu setzen.
Vorbereitungen und Verlegung:
- sicherstellen, dass als Unterlage für DP-FIX und die Dachtraufprofile eine Schutzmatte > 300 g/m² vollflächig verlegt ist
- Lieferumfang prüfen
- DP-FIX Halter in die mitgelieferte Fixiermatte einfädeln
DP-FIX Halter werden immer mit Fixiermatte geliefert.

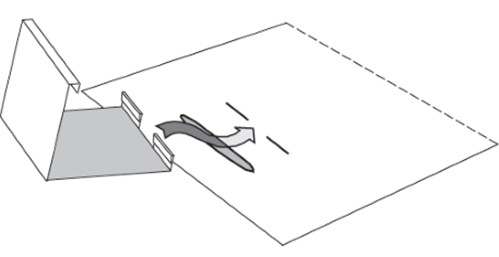

Von oben wird der Halter in die Matte eingefädelt …

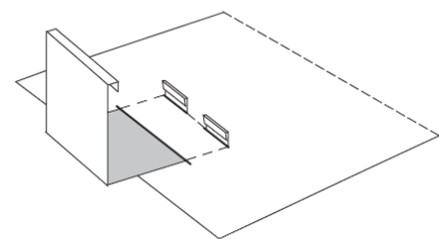

… und durch die beiden hinteren Laschen durchgesteckt.
Fertig! Der DP-FIX Halter ist einsatzbereit.
- Die DP-Profile, DP-FIX Halter (mit eingefädelter Fixiermatte) und je nach Bedarf DP-Ecken werden lose entsprechend der gewünschten Ausbildung verlegt. Es ist sicherzustellen, dass die Fixiermatte über die Gesamtfläche von 0,50 x 0,75 m die Auflast aufnehmen kann.
- Vor und nach Ecken ist ein zusätzlicher Halter mit Fixiermatte erforderlich.
- Bei Bedarf kann eine zusätzliche Lagefixierung und Stabilisierung durch geringe Auflast auf der angehängten Fixiermatte erreicht werden.
- Nachdem sichergestellt ist, dass die geforderte Geometrie mit den DP-Bauteilen abgebildet ist, können Schritt für Schritt die Zinco-Dachtraufprofile mit den DP-FIX Systemkomponenten mittels Einclipsen oder Einstecken verbaut werden.
- Abschließend wird der weitere Dachaufbau (z. B. Dränage, SF, Zincolit®, etc.) vorsichtig aufgebracht, sodass das Verlegebild erhalten bleibt.
Dieses Produkt ist Zubehör von
Winkelprofilhalter aus Metall inkl. Fixiermatte für die einfache und optisch ansprechende Verbindung und Lagesicherung von ZinCo-Dachtraufprofilen.
Zinco Dachtraufprofil DP 55-A, Höhe 55 mm, Länge 3 m, Aluminium 1 mm
Winkelprofil aus Metall mit Entwässerungsschlitzen und Lochung im Auflageschenkel zur Fixierung auf der Dachabdichtung.
Winkelprofil aus Metall mit Entwässerungsschlitzen und Lochung im Auflageschenkel zur Fixierung auf der Dachabdichtung.
Winkelprofilhalter aus Metall inkl. Fixiermatte für die einfache und optisch ansprechende Verbindung und Lagesicherung von ZinCo-Dachtraufprofilen.

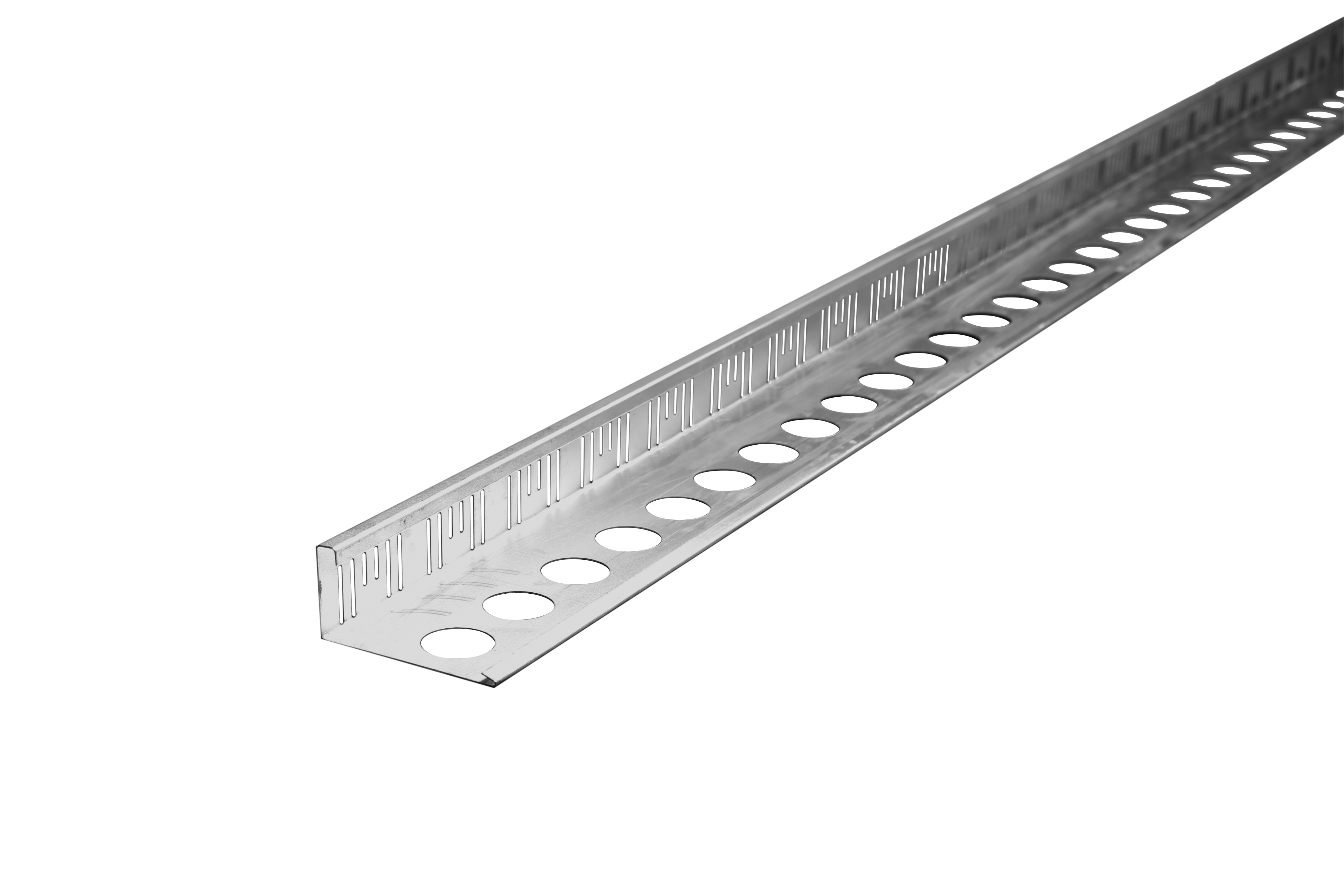

Zinco Dachtraufprofil DP 55-E, Höhe 55 mm, Länge 3 m, Edelstahl 0,8 mm
Winkelprofil aus Metall mit Entwässerungsschlitzen und Lochung im Auflageschenkel zur Fixierung auf der Dachabdichtung.
Winkelprofil aus Metall mit Entwässerungsschlitzen und Lochung im Auflageschenkel zur Fixierung auf der Dachabdichtung.
Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen
Winkelprofilhalter aus Metall inkl. Fixiermatte für die einfache und optisch ansprechende Verbindung und Lagesicherung von ZinCo-Dachtraufprofilen.

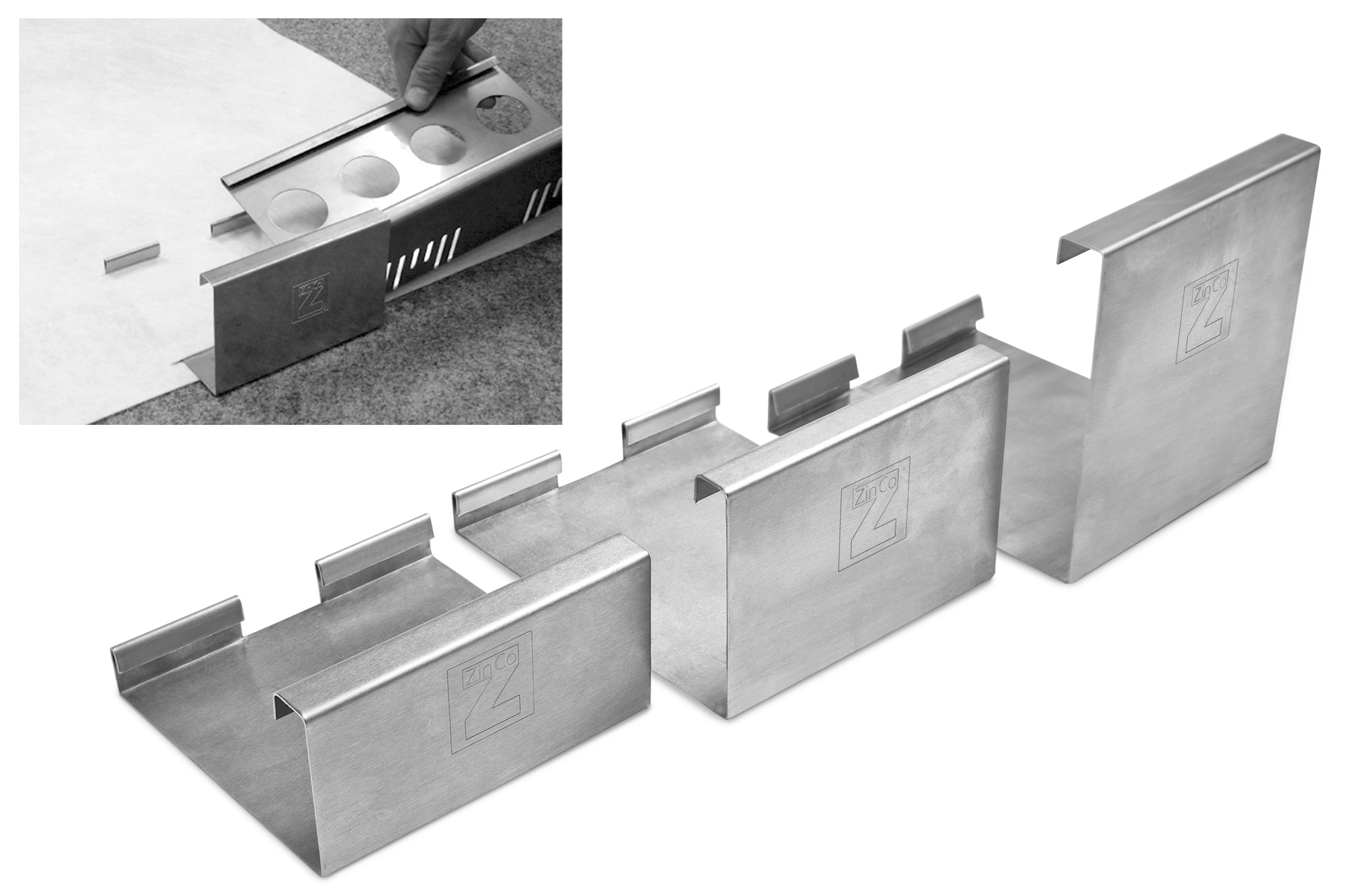

Zinco DP-FIX Halter für DP 120 Höhe 120 mm, Aluminium
