Zinco Befestigungsmittel für SMP 38/33 Pack à 50 St. Edelst.-Schraube u.-Mutter
Artikelnummer:
9734
Produktinformationen "Zinco Befestigungsmittel für SMP 38/33 Pack à 50 St. Edelst.-Schraube u.-Mutter"

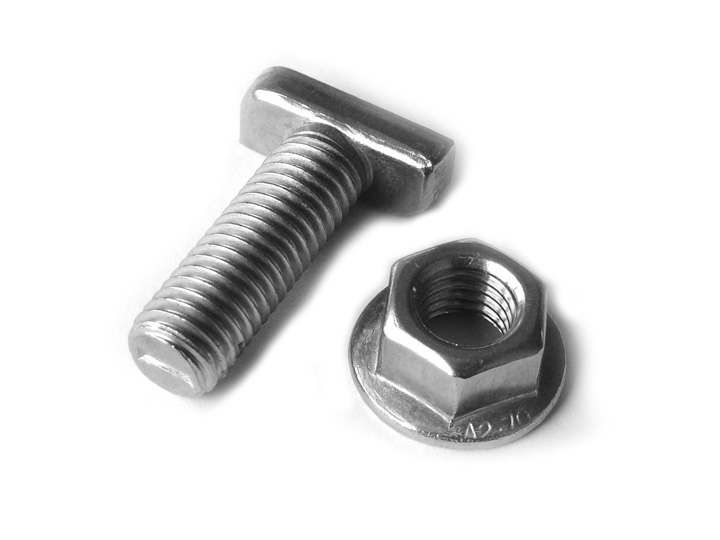

Hammerkopfschraube M10 x 30 Edelstahl inkl.Sperrzahnmutter, geeignet für SMP 38/33 und KP 40/40.
| Artikelnummer: | 9734 |
|---|---|
| Material: | Edelstahl |
| Verpackungseinheit: | Pack mit 50 Stück |
| Gewicht [kg]: | 1,6 |
| Zusatzinfo: | Befestigungsmaterial bestehend aus Hammerkopfschraube M10 x 25 und Sperrzahnmutter |
Diese Montageanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Zur Befestigung auf den Solar-Grundrahmen SGR werden Hammerkopfschrauben und Sperrzahnmuttern M 10 benötigt.
Zur Befestigung auf den Solar-Grundrahmen SGR werden Hammerkopfschrauben und Sperrzahnmuttern M 10 benötigt.
Die Hammerkopfschraube durch den SGR schieben. Das SMP auf die Schraube schieben und mit der Sperrzahnmutter befestigen (Anzugsmoment 20 Nm). Hier ist eine Ratsche sinnvoll. Diesen Vorgang an allen Stellen wiederholen. Den Schienenverbinder in die schmale Seite des SMP schieben.
Dabei darauf achten, dass die Hammerkopfschrauben richtig im Montageprofil sitzen (der Kopf sollte um 90° gedreht werden, sodass die Hammerkopfschraube fest im SMP verankert ist).
Dieses Produkt ist Zubehör von

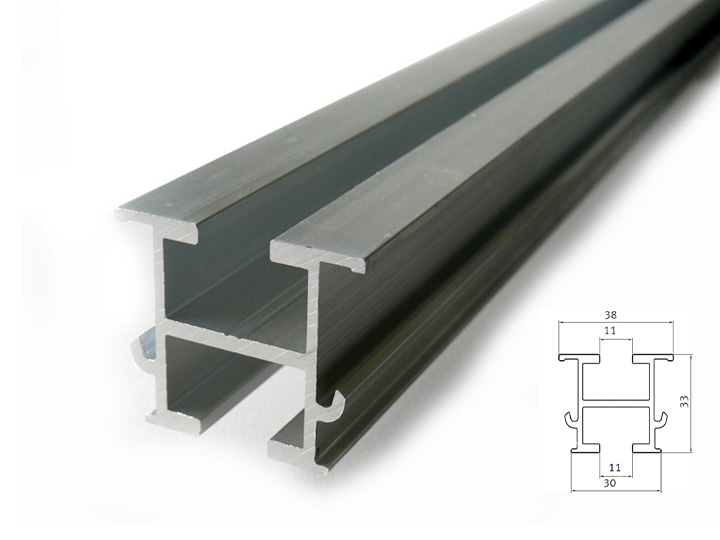

Zinco Solar-Montageprofil SMP 38/33 zur Montage von Modulen / Kollektoren
Solar-Montageprofil SMP 38/33 aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal.
Solar-Montageprofil SMP 38/33 aus stranggepresstem Aluminium-Natur AlMgSi 0.5, F25, pressblank, mit ober- und unterseitigem Profilkanal.
