ZinCo Windverband WV 45 Länge 150 cm
Ein Windverband WV besteht aus zwei vorgelochten Aluminium-Flachprofilen, zur kreuzweisen Aussteifung zweier Solar-Grundrahmen (Abstand 1 m); inkl. Befestigungsmittel aus Edelstahl.
aus vorgelochten Aluminiumprofilen für 1 m Rahmenabstand, passend für SGR 45, Artikel-Nr. 970045.
| Artikelnummer: | 971045 |
|---|---|
| Farbe: | Alu Natur |
| Material: | Aluminium |
| Länge [mm]: | 1500 |
| Breite [mm]: | 30 |
| Dicke [mm]: | 3,0 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 0,84 |
| Zusatzinfo: | passend für SGR 45 |
Länge 150 cm, bestehend aus zwei vorgelochten Aluminiumprofilen für 1 m Rahmenabstand, passend für Solargrundrahmen SGR 45, inkl. Befestigungsmittel aus Edelstahl liefern und nach Herstellerangaben verlegen.
Fabrikat: ZinCo "Windverband WV 45"
Artikelnr.: 971045
Lieferumfang pro Einheit:
1 Satz Windverband besteht aus:
- 2 Stk. vorgelochten Alu-Flachbandstäben (mittig vernietet)
- 4 Stk. Flachrundschrauben M8 × 16, A2, DIN 603
- 4 Stk. Sechskant-Muttern M8, A2, DIN 93
- 5 Stk. Unterlegscheiben aus Edelstahl, Ø innen/außen 10,5/20 mm
Benötigtes Werkzeug:
- Steckschlüssel SW 13

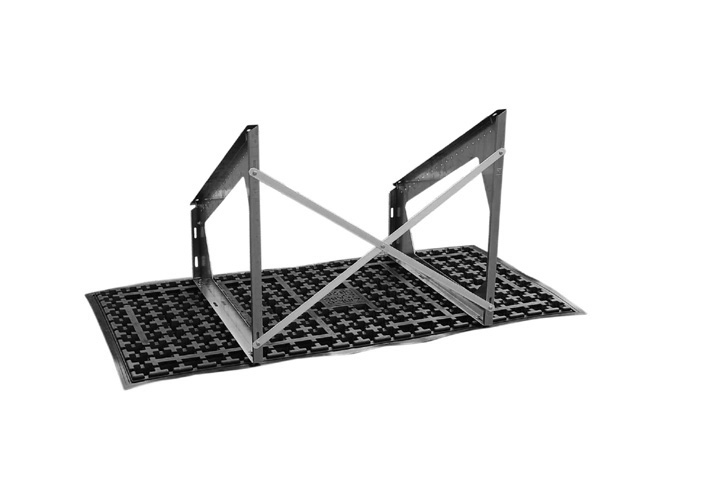

Zwei Solar-Grundrahmen SGR ...
… mit Windverband
Bei der Montage der Windverbände gilt es die Positionen lt. Verlegeplan zu beachten (rote Kreuze). Zur Montage werden die Windverbände auseinander gezogen und mit den vier Schlossschrauben an der Rahmenrückseite verschraubt. Die Schlossschrauben werden von innen durch die Langlöcher (1 Mal am Rahmenhochpunkt und 1 Mal am Rahmentiefpunkt) gesteckt. Die Schrauben werden mit 8 Nm (handfest) angezogen.
