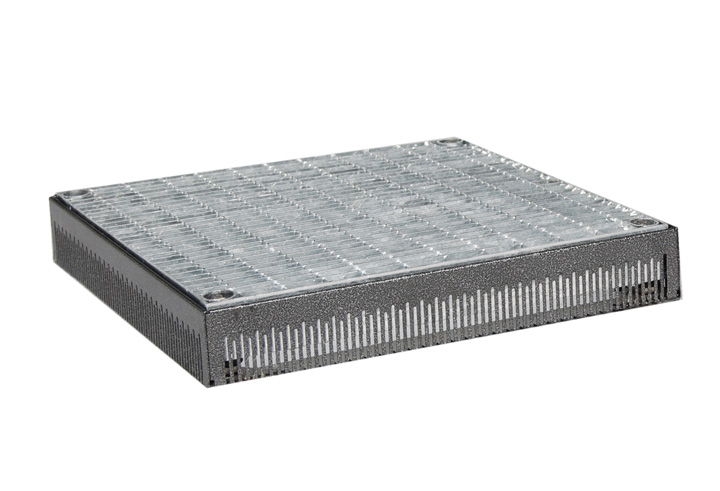

Zinco Terrassenrost TR-H 40 x 40-65 höhenverstellbar von 65 bis 95 mm

Stabile Roste aus feuerverzinktem Stahl zum Einbau über einem Terrassenablauf.

Artikelnummer: 4404

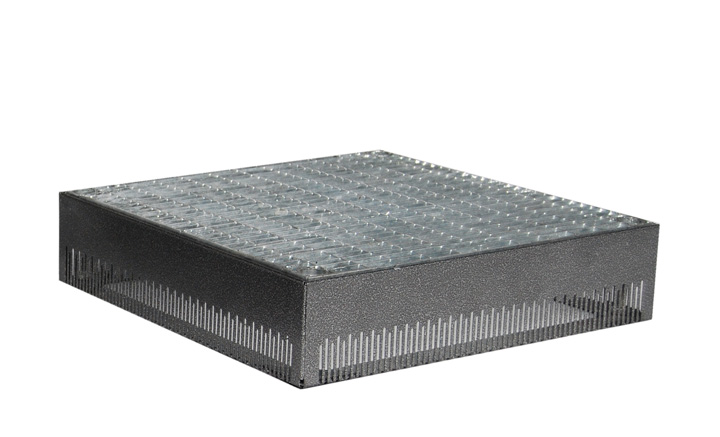

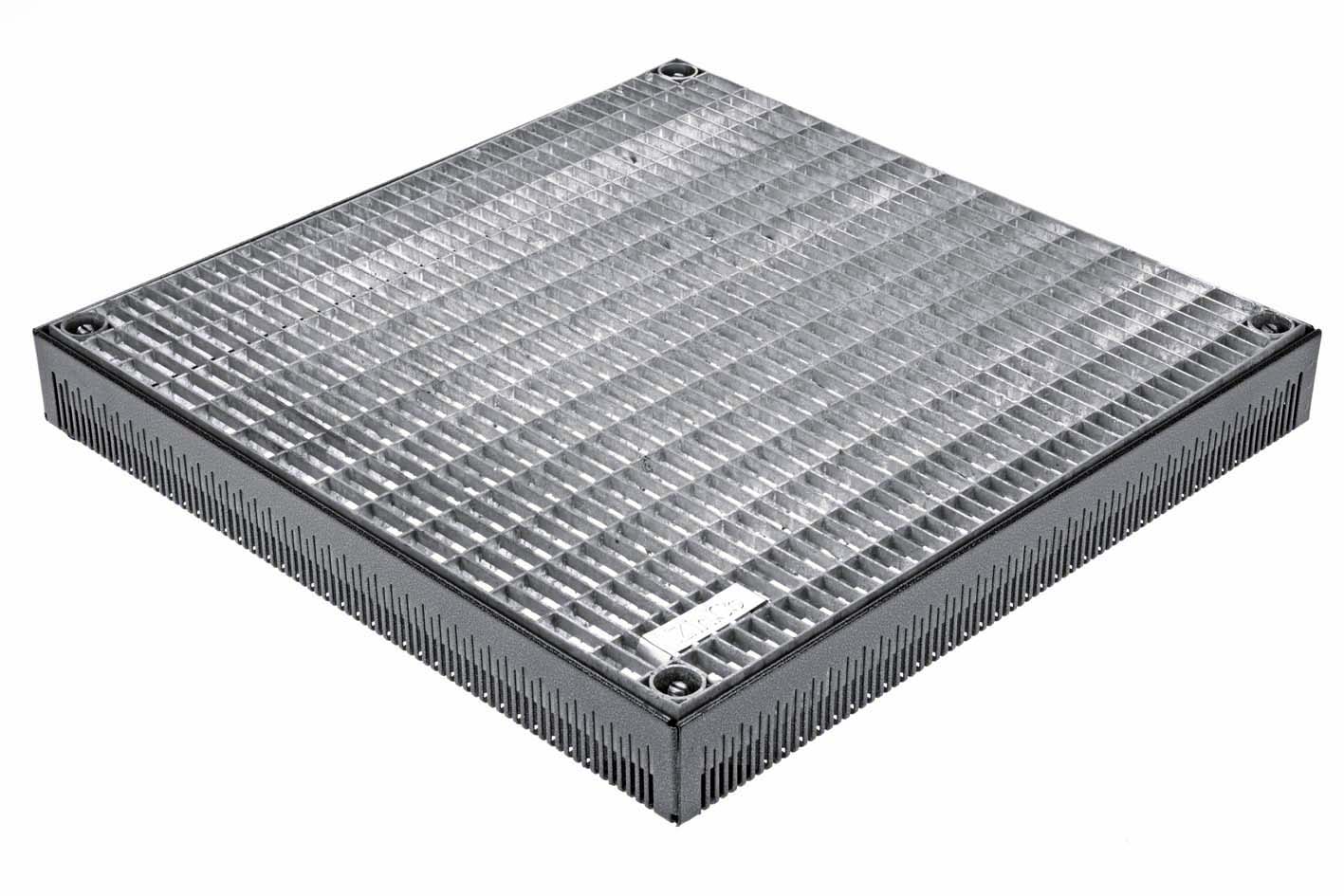

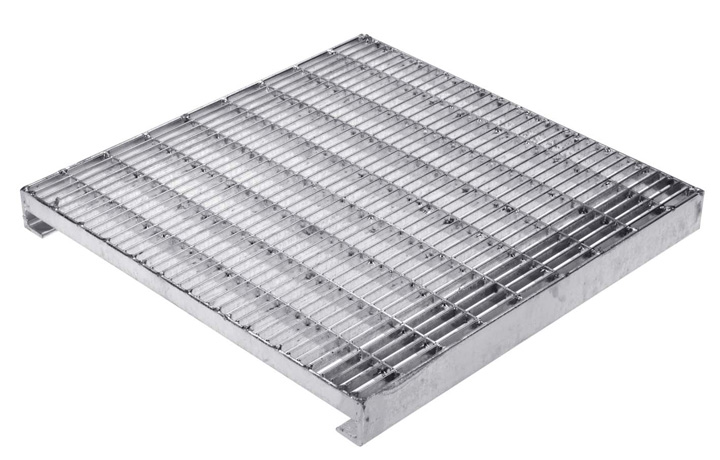

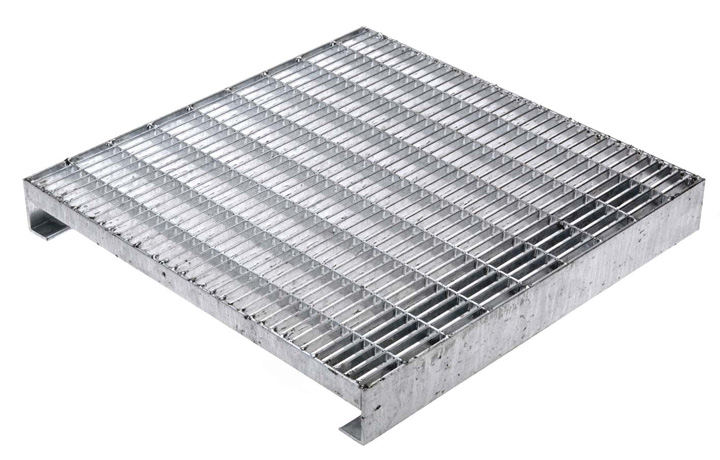

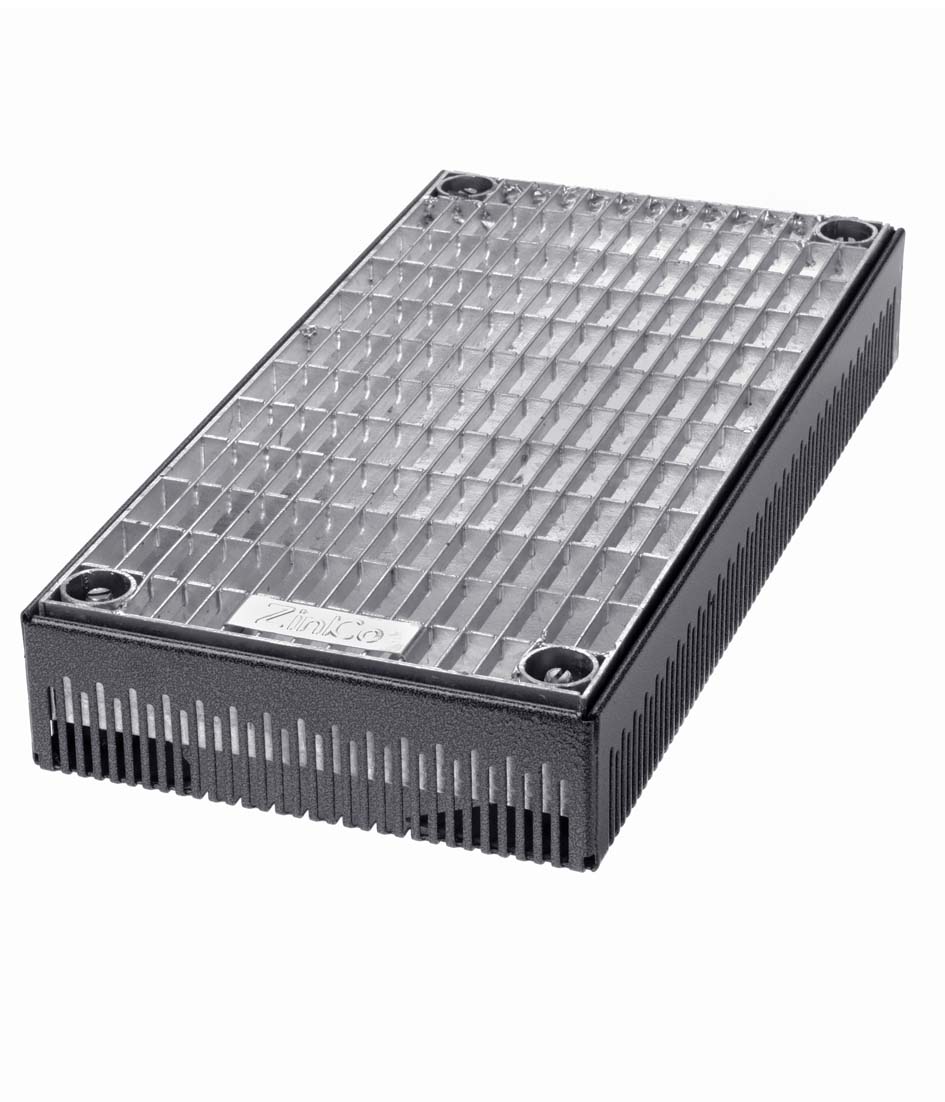

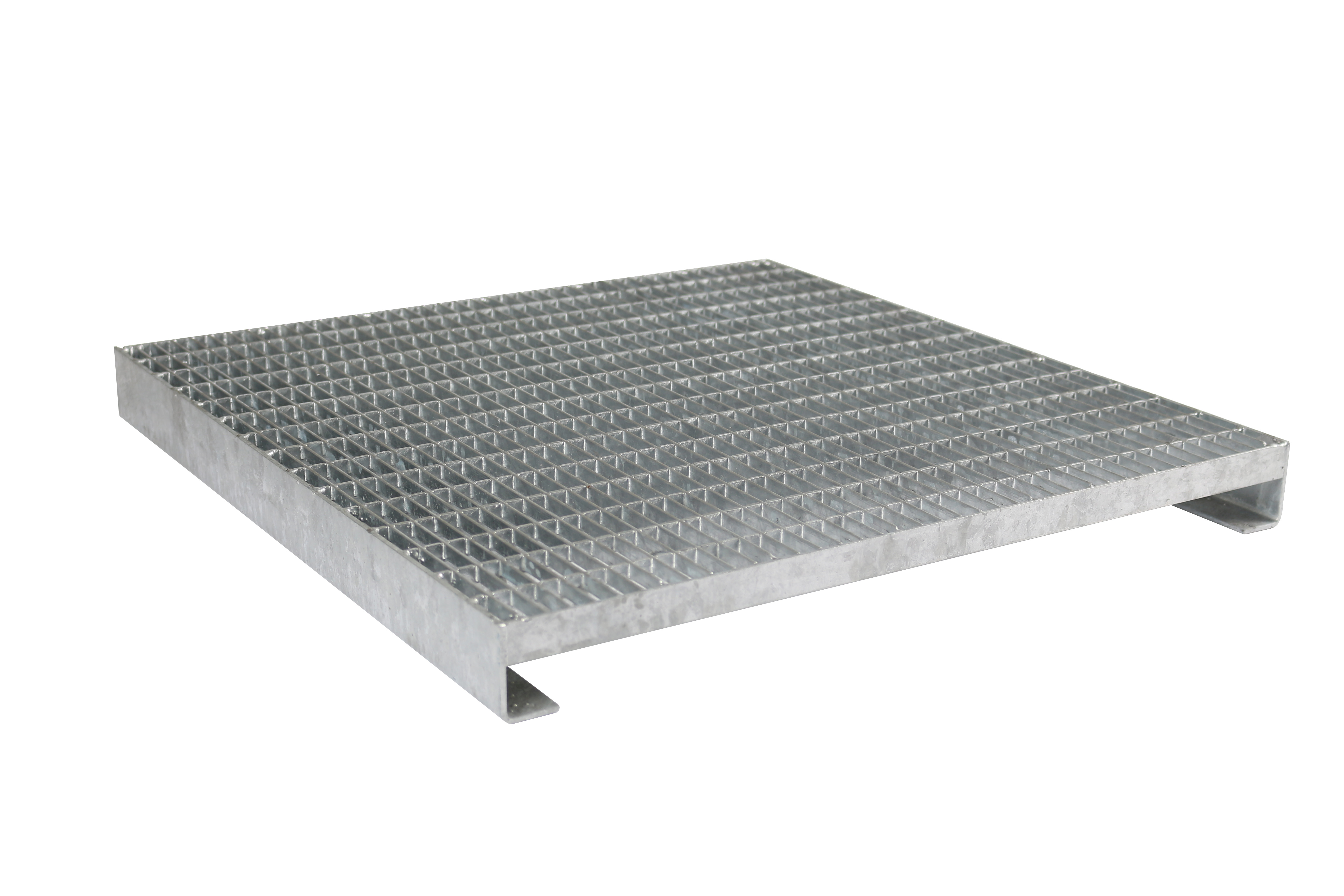

Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen: 4402, 4213, 4409, 4405, 4215, 4210

Produktinformationen "Zinco Terrassenrost TR-H 40 x 40-65 höhenverstellbar von 65 bis 95 mm"

Rahmen-Außenmaß ca. 40 x 40 cm, Öffnungsmaß ca. 34 x 34 cm, Rost Maschenweite ca. 33 x 11 mm, feuerverzinkt, Kiesfangrahmen Stahlblech verzinkt und kunststoffbeschichtet, altsilber-antik, mit Schlitzlochung, Gewicht ca. 5,4 kg/Stück

Properties table
Artikelnummer:	4404
Farbe:	altsilber-antik
Material:	Kiesfangrahmen: Stahl verzinkt, kunststoffbeschichtet, Rost: Stahl verzinkt
Höhe [mm]:	65,0
Verpackungseinheit:	Stück
Gewicht [kg]:	5,4
Rahmen-Außenmaß [mm]:	400 x 400
Öffnungsmaß [mm]:	340 x 340
Zusatzinfo:	Schlitzbreite: ca. 3,5 mm; Maschenweite: ca. 33 x 11 mm; Verstellbereich: ca. 65–95 mm

Höhe 6,5 cm, Rahmen-Außenmaß ca.40 x 40 cm, Öffnungsmaß ca. 34 x 34 cm, höhenverstellbar von ca. 65 bis 95 mm ohne Abnahme des Rostes, aus feuerverzinktem Stahl, Belastbarkeit: Klasse K nach DIN 19599, Maschenweite ca. 33 x 11 mm, mit geschlitztem Kiesfangrahmen aus kunststoffbeschichtetem Stahlblech, liefern und auf festem Untergrund über dem Ablauf einbauen.

Fabrikat: ZinCo Terrassenrost "TR-H 40 x 40-65"

Einheit: Stk

Artikelnr.: 4404

Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.

1

Einbau:

Die Terrassenroste bestehen aus einem Kiesfangrahmen und einem Gitterrost. Sie sind zum Einbau in Terrassenbeläge geeignet und werden direkt über dem Dachablauf, auf der Schutz- und Speichermatte platziert. Vorher werden alle Lagen im Durchmesser des Ablaufes ausgeschnitten. Ein Kreuzschnitt reicht dazu nicht aus.

Das Dränelement wird so zugeschnitten, dass es direkt an den Terrassenrost anschließt.

Zur Anpassung auf die gewünschte Höhe können Aufstockelemente eingesetzt werden. Diese werden unter den Terrassenrost auf die Schutzmatte aufgestellt. Es sind maximal drei Aufstockelemente möglich. Der Terrassenrost wird auf das letzte Aufstockelement aufgesetzt. Die Feinjustierung der Höhe erfolgt mit einem Schraubendreher von oben, ohne Ausbau des Rostes.
