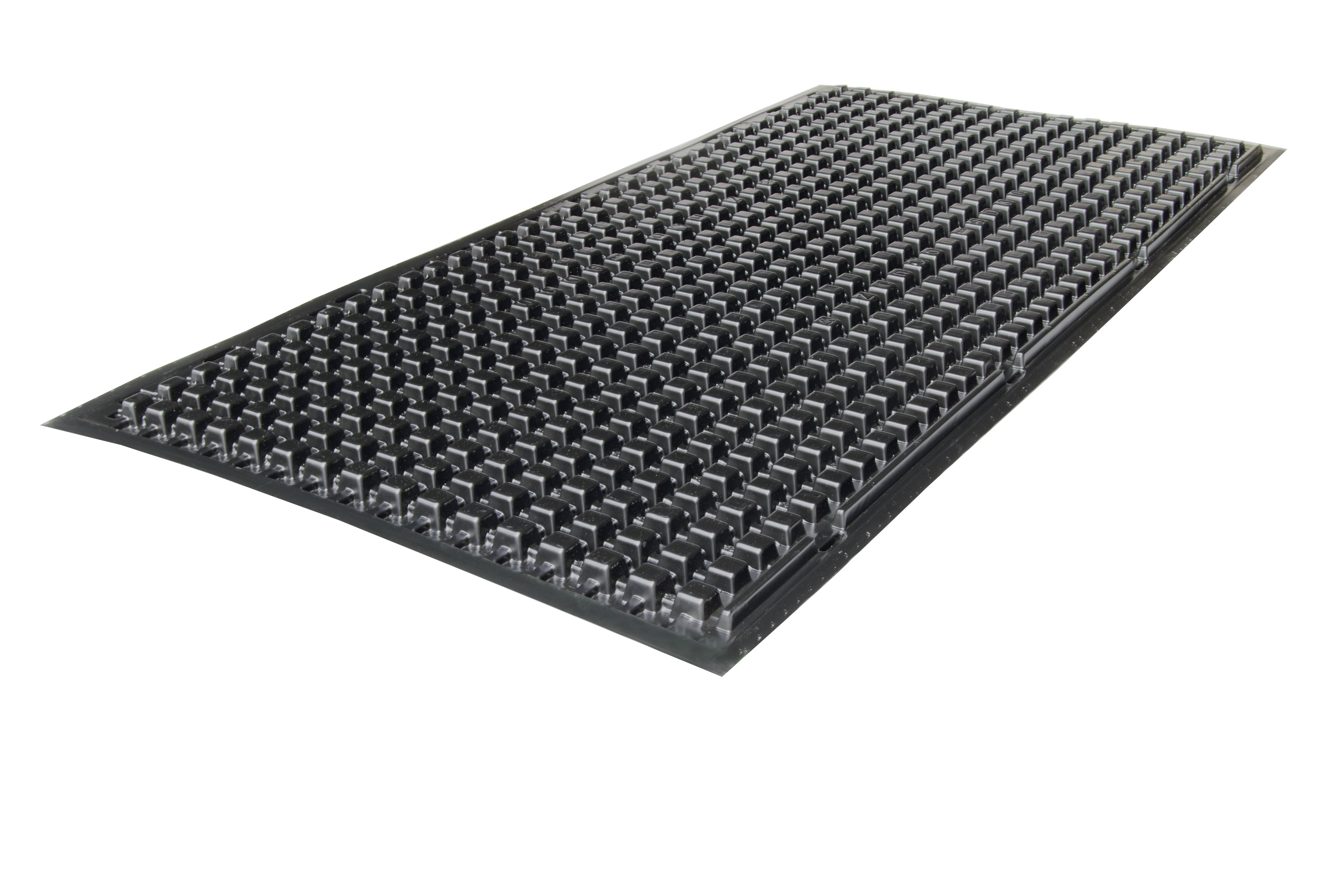

Zinco Stabilodrain SD 30, Platte 0,94 x 2,00 m, Höhe ca. 32 mm
Extrem stabiles Dränageelement zum Einsatz auf Tiefgaragendecken unter Begrünungen und Geh- und Fahrbelägen.
Drän- und Wasserspeicherelement aus tiefgezogenem Polystyrol, extrem stabil, max. Druckbelastung 500 kN/m2, vorgelocht, Flächenmasse ca. 3 kg/m²
| Artikelnummer: | 3330 |
|---|---|
| Farbe: | dunkelgrau |
| Länge [m]: | 2,0 |
| Material: | Polystyrol |
| Breite [mm]: | 940,0 |
| Höhe [mm]: | 32,0 |
| Verpackungseinheit: | Platte |
| Flächenmasse [kg/m²]: | 3,0 |
| Druckbelastung [kN/m²]: | 2% = ca. 55 kN/m²; 10% = ca. 500 kN/m²; Versagen ab: ca. 700 kN/m² |
| Wasserabfluss in Bahnenebene bei 1% Gefälle [l/(s-m)]: | 0,98 / 0,25 |
| Wasserabfluss in Bahnenebene bei 2% Gefälle [l/(s-m)]: | 1,42 / 0,39 |
| Wasserabfluss in Bahnenebene bei 3% Gefälle [l/(s-m)]: | 1,78 / 0,49 |
| Bitumenverträglich: | ja |
| Zusatzinfo: | Verfüllvolumen mit Noppen oben ca. 20 l/m²; Wasserspeichervermögen mit Noppen unten ca. 7,5 l/m². |
aus tiefgezogenem Polystrol zum Einsatz unter intensiven Begrünungen, für hohe Belastung, Höhe ca. 32 mm, mit zusätzlichem Wasserspeicher von ca. 7,5 l/m², Materialdicke ca. 3 mm, Druckbelastung bei 10 % Stauchung ca. 500 kN/m², Wasserableitvermögen geprüft nach DIN EN ISO 12958: bei 1 % Gefälle - ca. 0,98 l/s*m, bei 2 % Gefälle - ca. 1,42 l/s*m, mit Umwelt-Produktdeklaration EPD-ZIC-20200082-CCA1-ENliefern und mit den Noppen nach unten gemäß Herstellervorschrift verlegen.
Fabrikat: ZinCo Stabilodrain® "SD-30"
Einheit: m²
Artikelnr.: 3330
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Bei Gefahr von Sturm sollte die Verlegung nicht erfolgen.
Verlegung:
Die Verlegung erfolgt im Verband, dazu werden die Elemente nebeneinander mit überlappendem Rand verlegt. Es ist darauf zu achten, dass die Vertiefungen und Ausprägungen passend übereinander gelegt werden.
Beim Einsatz unter Geh- und Fahrbelägen erfolgt eine Verlegung mit den Noppen nach oben; um mehr Wasser zu speichern, wird das Element unter Begrünungen mit den Noppen nach unten verlegt. Nach der Verlegung können die SD 30-Elemente zur Lagesicherheit bei Wind verfüllt werden (Zincolit®, Splitt, …). Kann die eigentliche Auflast nicht unmittelbar aufgebracht werden, kann kurzzeitig auch eine Verfüllung mit Wasser erfolgen.
Unter Fahrbelägen erfolgt immer eine Verfüllung (Splitt).
Stabilodrain® SD 30-Elemente können auch im unverfüllten Zustand vorsichtig befahren werden. Es ist jedoch sicherzustellen, dass der Untergrund entsprechend tragfähig ist.
Eine Rüttelplatte zum Verdichten des Schotters kann eingesetzt werden, es muss allerdings berücksichtigt werden, dass die Arbeiten auf einer Dachfläche stattfinden. Die Rüttelplatte entsprechend auswählen, damit die Schwingungen der Deckenplatte nicht zu groß werden.
Schneiden:
Die Dränage-Elemente können mit einem Elektroschneider oder einem Heißdraht geschnitten werden. Auch ein Ablängen mit einer Kreissäge oder einem Elektro-Fuchsschwanz ist möglich.
Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung auftreten, so ist diese sofort zu melden und zu beheben.
Über Dachabläufen sind die Dränage-Elemente entsprechend der Ablaufgröße auszuschneiden.
Unter Geh- und Fahrbelägen:
Verlegung mit den Noppen nach oben

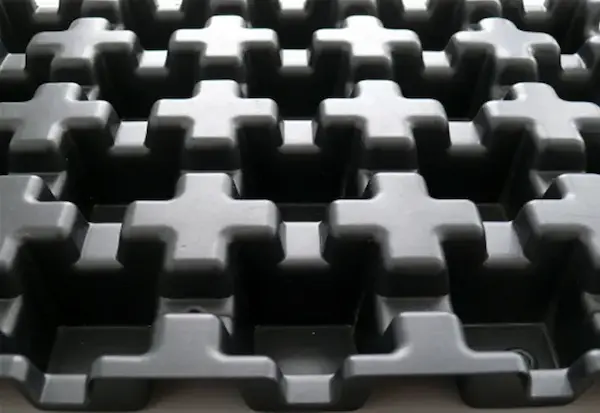

Unter Begrünungen:
Verlegung mit den Noppen nach unten
Schnitt durch Stoßüberlappung:
Bei Verlegung im Verband ist ein Versatz in 0,5 m Schritten möglich!
