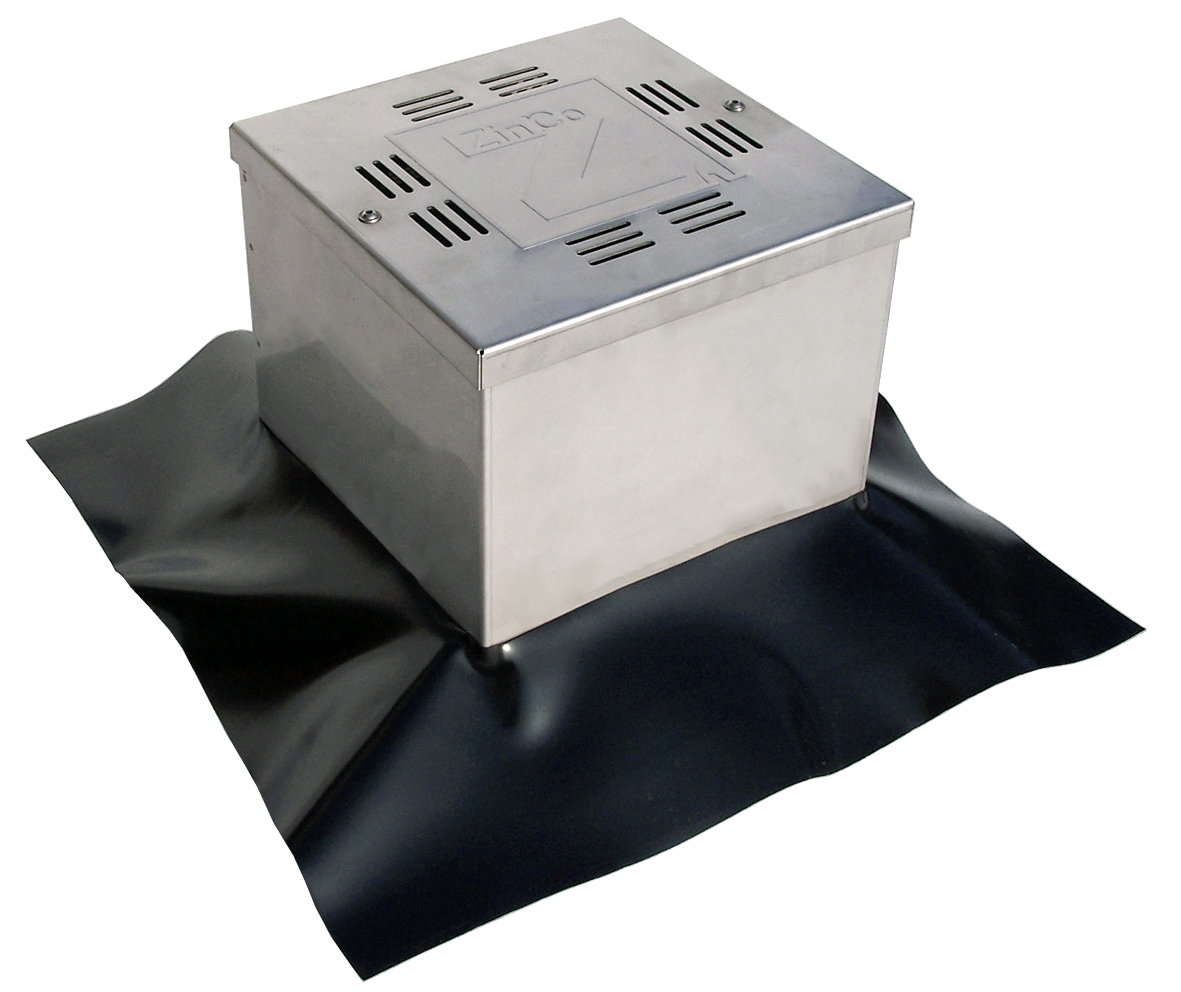

Zinco Kontrollschacht KS 30/30-E, aus Edelstahl, Höhe 30 cm
Kontrollschacht aus hochwertigem Edelstahl zur Sicherung und Überprüfung von Abläufen innerhalb intensiv begrünter Dachflächen.
Schacht-Außenmaß ca. 30 x 30 cm, Öffnungsmaß ca. 24 x 24 cm, begeh- und verschließbar, mit umlaufender Schlitzlochung, aus Edelstahl, mit höhenverschiebbarer Folien-Manschette, Gewicht ca. 4 kg/Stück
| Artikelnummer: | 4035 |
|---|---|
| Farbe: | Edelstahl natur |
| Material: | Edelstahl |
| Höhe [mm]: | 300,0 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 4,00 |
| Schacht-Außenmaß [mm]: | 300 x 300 |
| Öffnungsmaß [mm]: | 240 x 240 |
aus Edelstahl, Höhe ca. 30 cm, abnehmbarer verschließbarer Deckel mit Wassereinlauföffnungen, Schacht-Außenmaß ca. 30 x 30 cm, Öffnungsmaß ca. 24 x 24 cm, mit umlaufender Schlitzlochung, stabile begehbare Ausführung mit druckverteilenden Aufstandsflächen und verschiebbarer Folien-Manschette zum lückenlosen Anschluss an das Filtervlies, Gewicht ca. 4 kg/Stück, liefern und über den Dachabläufen einbauen.
Fabrikat: Zinco Kontrollschacht "KS 30/30-E"
Einheit: Stk
Artikelnr.: 4035
Kontrollschächte schützen die Abläufe vor Verschmutzungen und gewährleisten einen einfachen Zugang für die Kontrolle und Wartung.
Einbau Kontrollschacht:
Vor dem Einbau müssen die Flansche des Kontrollschachtes in Pfeilrichtung ausgezogen werden, bis sie einrasten. Anschließend wird über jedem Dachablauf, in der Regel direkt auf dem Dränelement, ein Kontrollschacht platziert. Vorher werden alle Lagen im Durchmesser des Ablaufes ausgeschnitten. Ein Kreuzschnitt reicht dazu nicht aus.
Das Filtervlies wird über dem Kontrollschacht verlegt und so ausgeschnitten, dass die Schlitze des Kontrollschachtes frei bleiben, aber die beiden Flansche abgedeckt werden. Größe der auszuschneidenden Öffnung ca. 30 cm × 30 cm.
Bei Einschichtbegrünungen wird der Kontrollschacht direkt auf der Schutzmatte verlegt.

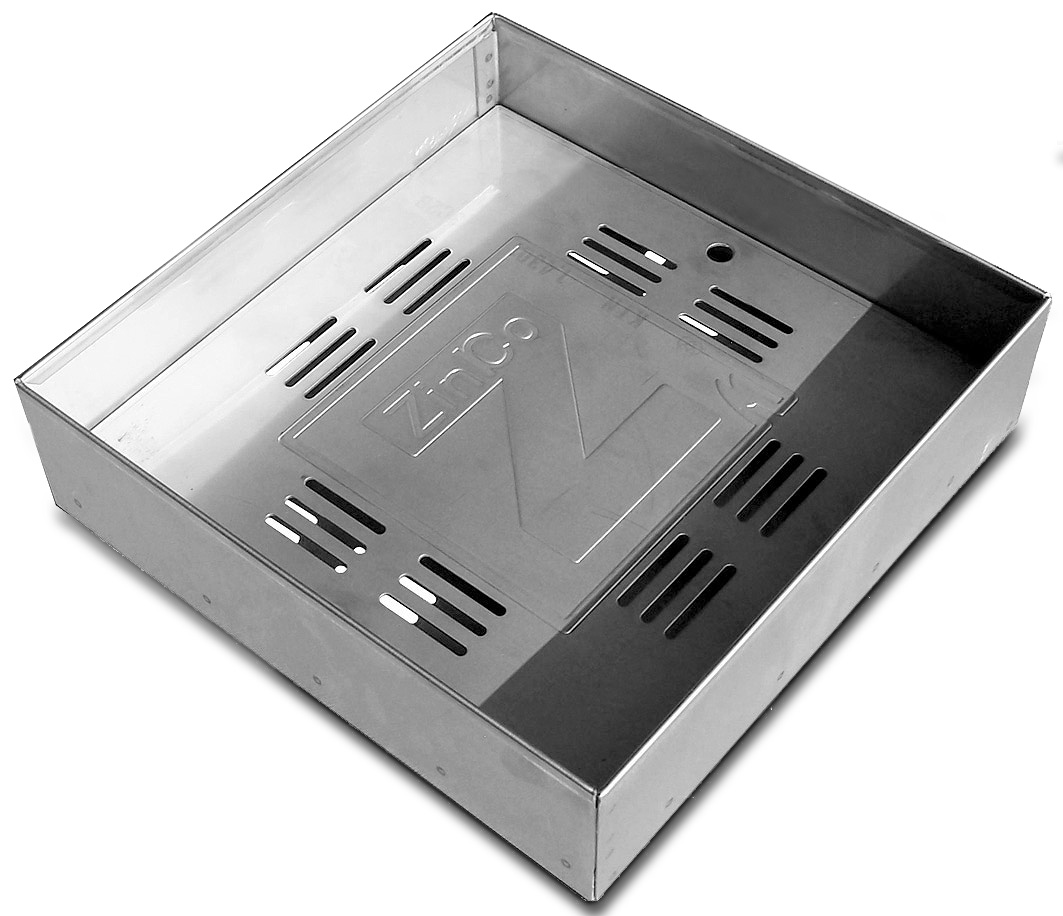

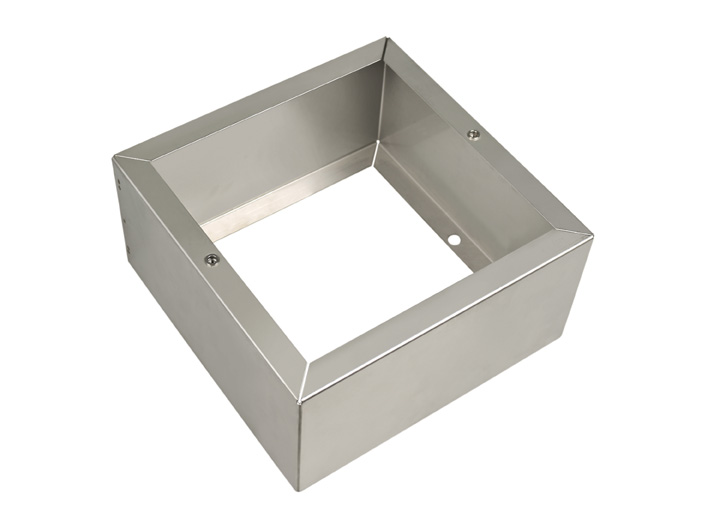

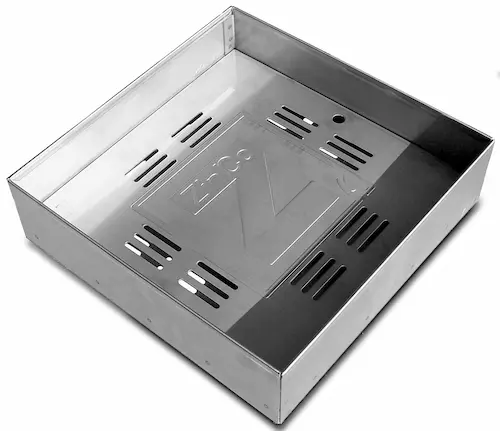

Falls mit Aufstockelementen (KSA 8/30 bzw. KSA 20/30) gearbeitet wird, so wird zum Einbau der Deckel/Gitterrost des Kontrollschachtes abgenommen, die benötigte Anzahl von Aufstockelementen aufgesteckt und der Deckel/Gitterrost wieder auf den Kontrollschacht gesetzt (max. Höhe ca. 60 cm). Alternativ zum geschlitzten Deckel kann auch der befüll- bzw. begrünbare Deckel (Art.-Nr. 4038) auf den Kontrollschacht gesetzt werden. Nach dem Einsetzen des Deckels und dem Festziehen der Schrauben ist das Substrat einzufüllen und ggf. die Begrünung einzusetzen.
Um den Kontrollschacht wird ein Kiesstreifen in ca. 30 cm Breite aufgebracht. Dieser verhindert ein Verschieben und das Einwachsen von Pflanzen und sorgt für eine optische Markierung.
Es ist sinnvoll den Kies vor dem Substrat aufzubringen. Beim Aufbringen kann der Schacht mit einem Stück Filtervlies abgedeckt werden, um Verunreinigungen und Schäden am Deckel zu vermeiden.
Bei nachfolgenden Arbeiten ist darauf zu achten, dass der Kontrollschacht nicht verschoben wird und nach wie vor seine Position über dem Dachablauf behält.
Einbau Verriegelungsset (Nur beim Kontrollschacht mit Deckel möglich):
Bei der Verwendung eines Verriegelungssets, wird dieses in die Fingerlöcher des Deckels eingebaut. Dazu werden die Muttern auf der Rückseite der Verriegelung abgeschraubt, die Verriegelungen von oben durch das jeweilige Loch gesteckt und so ausgerichtet, dass die Viertelumdrehung des Schließmechanismus am Rand des Kontrollschachtes greift. Zum Schluss werden die Muttern von der Unterseite des Deckels her wieder angebracht und festgezogen.
Wartung:
Der Kontrollschacht sollte im Zuge der Begrünungspflege regelmäßig geöffnet und der Ablauf darunter kontrolliert werden. Verunreinigungen sind zu entfernen, damit die Funktionsfähigkeit gewährleistet wird.
