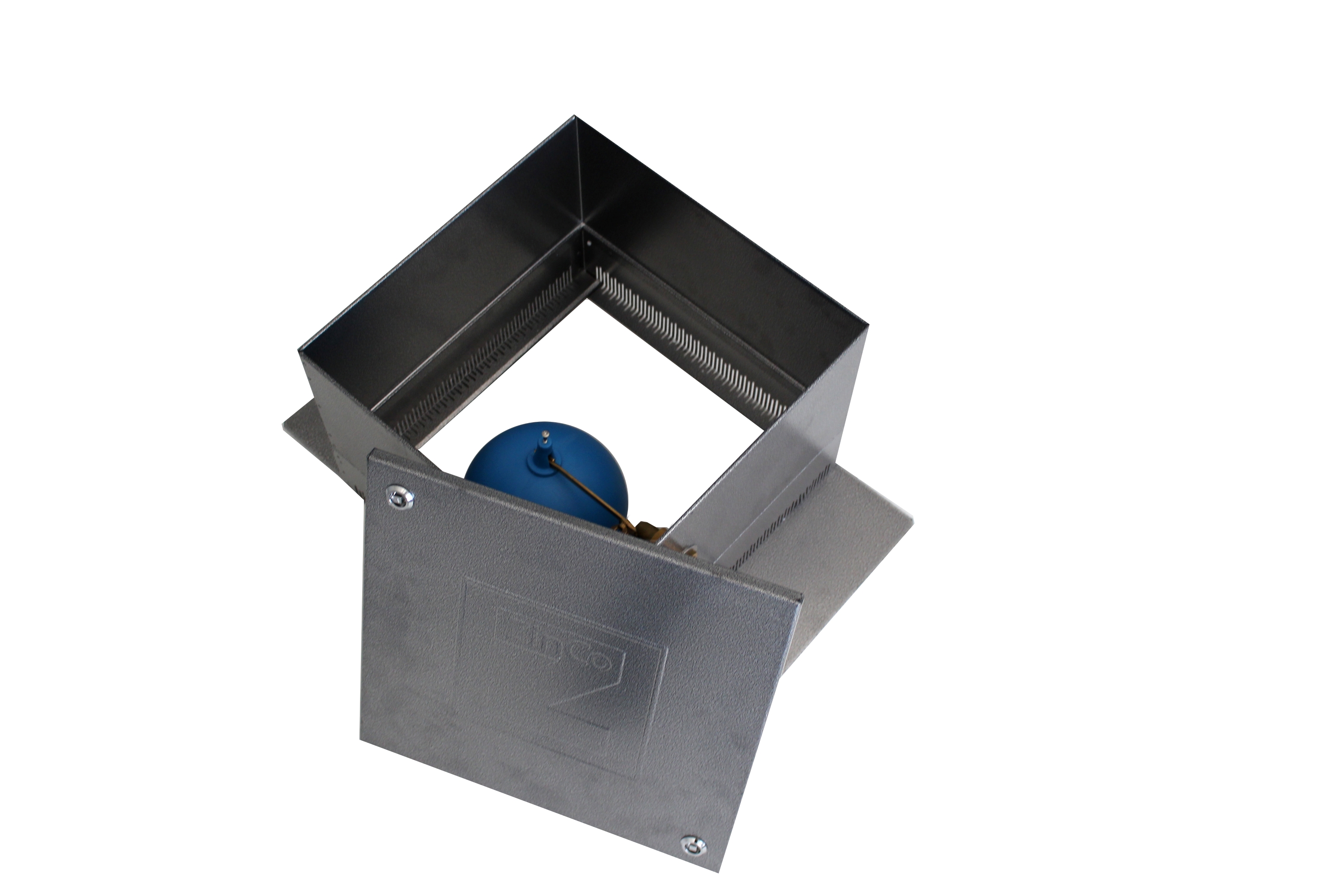

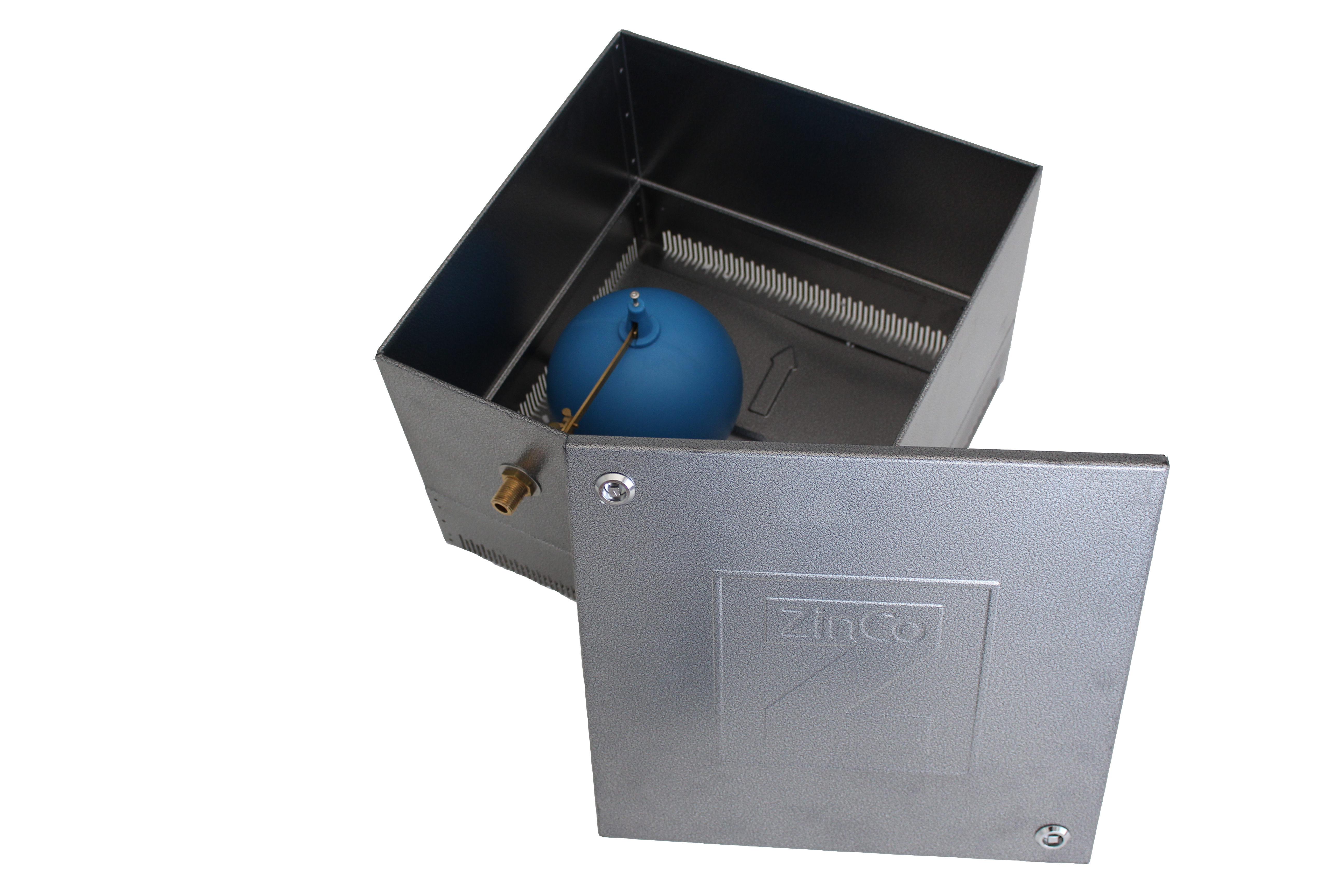

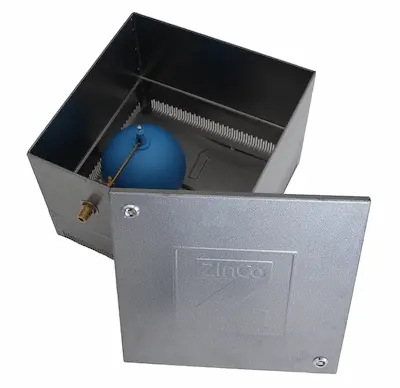

Zinco Kontroll- und Bewässerungsschacht KB 30, Höhe 30 cm, schwimmergesteuert
Bewässerungsschacht zur automatischen Anstaubewässerung intensiver Dachbegrünungen bis ca. 400 m² Fläche.
schwimmergesteuerter Bewässerungsautomat für Anstaubewässerung auf Null-Grad-Dächern, Trennungsabstände gemäß DIN EN 1717, Set bestehend aus Einlaufventil mit Schwimmer (1/2 Zoll), Kontrollschacht KS 10/40, Aufstocker KSA 20/40, abschließbarer Deckel, Gewicht: ca. 7,65 kg.
| Artikelnummer: | 4034 |
|---|---|
| Farbe: | altsilber-antik |
| Material: | Aufstockelement u. Deckel: Stahlblech verzinkt und kunststoffbeschichtet, Schacht: Aluminium, kuststoffbeschichtet |
| Höhe [mm]: | 300,0 |
| Verpackungseinheit: | Stück |
| Gewicht [kg]: | 7,65 |
| Schacht-Außenmaß [mm]: | 400 x 400 |
| Öffnungsmaß [mm]: | 370 x 370 |
| Schlitzbreite [mm]: | 3,0 |
| Zusatzinfo: | Mindestfließdruck ca. 1,0 bar, max. zulässiger Wasserdruck ca. 6,0 bar, Anstauhöhe ca. 3-10 cm, Schaltdifferenz < 5 mm. |
Höhe ca. 30 cm, Schacht-Außenmaß ca. 40 x 40 cm, Flansch ca. 40 x 62 cm, Öffnungsmaß ca. 34,5 x 33,5 cm, aus Aluminium und verzinktem Stahl, pulverbeschichtet, mit ausziehbarem Flansch. Eingebautes Schwimmerventil zur automatischen Füllstandregulierung. Wasserzufuhr über Schlauch- bzw. Rohrleitung 1/2"; Deckel verschließbar.
Mindestfließdruck ca. 1,0 bar
max. zulässiger Wasserdruck ca. 6,0 bar
mögliche Anstauhöhe ca. 3-10 cm
Fabrikat: ZinCo Kontroll- und Bewässerungsschacht "KB 30"
Einheit: Stk
Artikelnr.: 4034
Einbau Kontroll- und Bewässerungsschacht KB 30
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Kontrollschächte schützen die Abläufe vor Verschmutzungen und gewährleisten einen einfachen Zugang für die Kontrolle und Wartung.

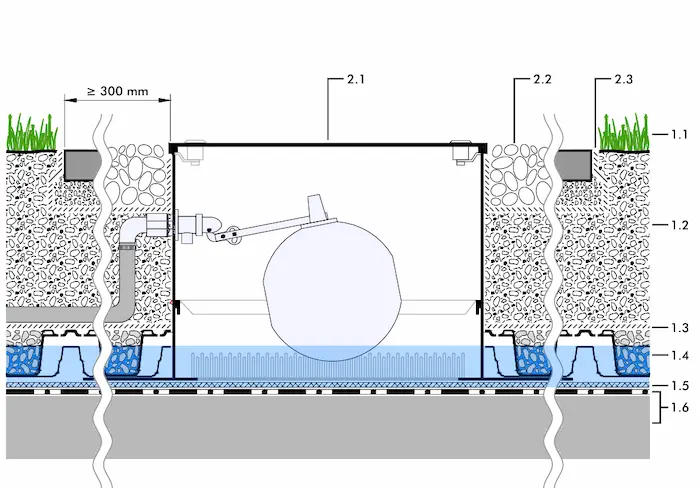

Vor dem Einbau des Kontroll- und Bewässerungsschacht KB 30 müssen die Flansche des Kontrollschachtes in Pfeilrichtung ausgezogen werden, bis sie einrasten. Anschließend wird der KB 30 am vorhandenen Wasseranschluss direkt auf der Schutzlage platziert. Falls mit Aufstockelementen (KSA 8 bzw. KSA 20) gearbeitet wird, so wird zum Einbau der Deckel des Kontrollschachtes abgenommen, die benötigte Anzahl von Aufstockelementen aufgesteckt und der Deckel wieder auf den Kontrollschacht gesetzt (max. Höhe ca. 60 cm). Um den Kontrollschacht wird ein Kiesstreifen in ca. 30 cm Breite aufgebracht. Dieser verhindert ein Verschieben und das Einwachsen von Pflanzen und sorgt für eine optische Markierung. Die Wasserzufuhr ist über Schlauch- bzw. Rohrleitung ½“ am vormontierten Einlaufventil anzuschließen. Ein zulässiger Mindestfließdruck von ca. 1,0 bar, max. zulässiger Wasserduck ca. 6,0 bar, ist zu beachten.
Einbau Verriegelungsset:
Bei der Verwendung eines Verriegelungssets wird dieses in die Fingerlöcher des Deckels eingebaut. Dazu werden die Muttern auf der Rückseite der Verriegelung abgeschraubt, die Verriegelungen von oben durch das jeweilige Loch gesteckt und so ausgerichtet, dass die Viertelumdrehung des Schließmechanismus am Rand des Kontrollschachtes greift. Zum Schluss werden die Muttern von der Unterseite her wieder angebracht und festgezogen.
Wartung:
Der Kontrollschacht sollte im Zuge der Pflege und Wartung einer Begrünung regelmäßig geöffnet und die Schwimmereinrichtung kontrolliert werden. Verunreinigungen sind zu entfernen, damit die Funktionsfähigkeit gewährleistet wird.
