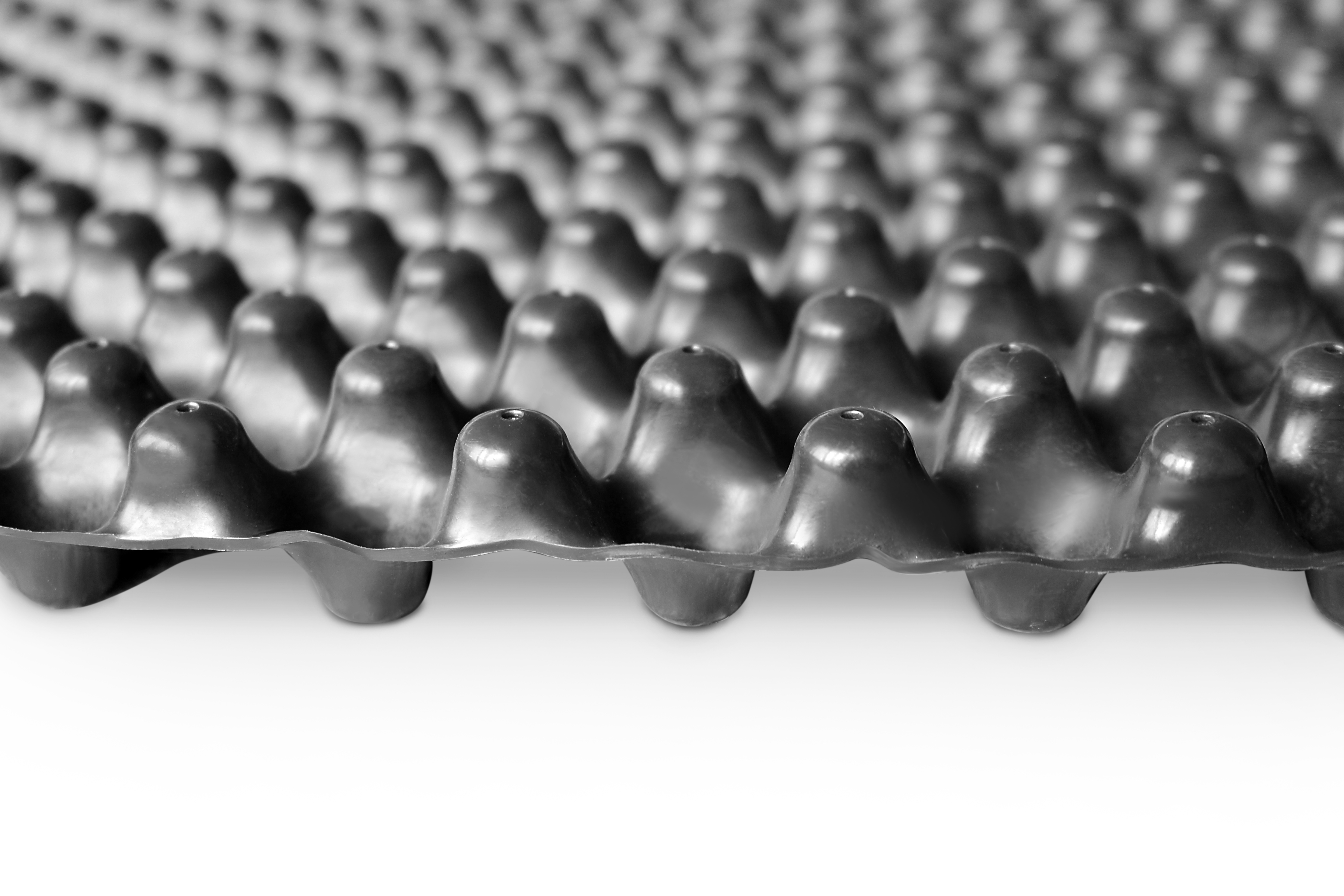

Zinco Floradrain FD 25, Platte 1 x 2 m, Höhe ca. 25 mm
Druckstabiles, niedriges Drän- und Wasserspeicherelement aus RC-Polyolefin zum Einsatz bei extensiven Dachbegrünungen.
Dränageelement aus tiefgezogenem RC-Polyolefin (hauptsächlich PE), mit Wasserspeichermulden, Diffusionsöffnungen und unterseitigem Kanalsystem, bitumenbeständig, Druckfestigkeit ca. 250 kN/qm, Füllvolumen ca. 10 l/qm, Flächenmasse ca. 1,7 kg/qm, mit CE-Kennzeichnung als Bestandteil des "Bausatzes für Dachbegrünung" gemäß ETA-Nr. 13/0668.
| Artikelnummer: | 3025 |
|---|---|
| Farbe: | dunkelgrau |
| Länge [m]: | 2,0 |
| Material: | Polyolefin, hauptsächlich PE |
| Breite [m]: | 1,0 |
| Höhe [mm]: | 25,0 |
| Verpackungseinheit: | Platte |
| Flächenmasse [kg/m²]: | 1,7 |
| Druckbelastung [kN/m²]: | 250 (Max.) |
| Durchmesser Diffussionsöffnung [mm]: | 2,0 |
| Wasserspeicherkapazität [l/m²]: | 3,0 |
| Wasserabfluss in Bahnenebene bei 1% Gefälle [l/(s-m)]: | 0,59 |
| Wasserabfluss in Bahnenebene bei 2% Gefälle [l/(s-m)]: | 0,85 |
| Wasserabfluss in Bahnenebene bei 3% Gefälle [l/(s-m)]: | 1,05 |
| Verfüllvolumen [l/m²]: | 10,0 |
| Bitumenverträglich: | ja |
aus tiefgezogenem RC-Polyolefin (hauptsächlich PE), Höhe 25 mm, bitumenbeständig, mit Wasserspeichermulden, Diffusionsöffnungen und unterseitigem Kanalsystem, Druckfestigkeit ca. 250 kN/m², Füllvolumen ca. 10 l/m², Flächenmasse ca. 1,7 kg/m², Wasserableitvermögen geprüft nach DIN EN ISO 12958: bei 1 % Gefälle - ca. 0,59 l/s*m, bei 2 % Gefälle - ca. 0,85 l/s*m, mit CE-Kennzeichnung als Bestandteil des "Bausatzes für Dachbegrünung" gemäß ETA-Nr. 13/0668 und Umwelt-Produktdeklaration EPD-ZIC-20200082-CCA1-EN, liefern und nach Herstellervorschrift verlegen.
Fabrikat: ZinCo Floradrain® "FD 25"
Einheit: m²
Artikelnr.: 3025
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Bei Gefahr von Sturm sollte die Verlegung nicht erfolgen.
1
Verlegung:

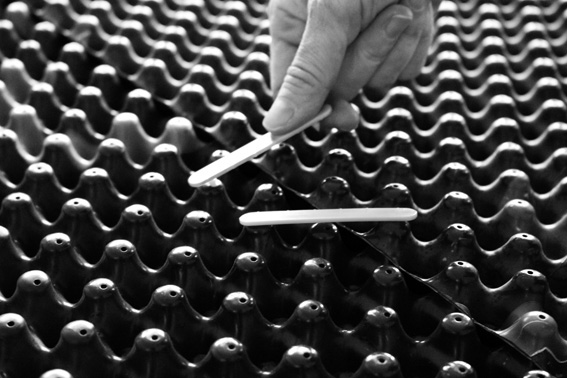

Die Floradrain® FD 25-Elemente werden lose auf Stoß oder mit ein bis zwei Noppenreihen Überlappung verlegt. Auf Stoß verlegte Elemente können auch mit Verbindungsklammern verbunden werden, diese werden in die Diffusionsöffnungen (Lochung in den Noppen) eingedrückt.
Unter Dachbegrünungen werden die Elemente mit den Diffusionsöffnungen nach oben verlegt. Beim Einsatz unter Gehbelägen werden die Diffusionsöffnungen nach unten gerichtet, so dass kein Wasser gespeichert wird.
Die Dränage-Elemente sind unmittelbar nach der Verlegung abzudecken (UV-Schutz!) und gegen Wegwehen zu sichern. Letzteres kann, sofern die eigentliche Auflast nicht unmittelbar nachfolgt, kurzzeitig durch Verfüllen mit Wasser erfolgen.
2
Schneiden:
Die Dränage-Elemente können mit einem Cuttermesser (mit einer harten Klinge) oder einem Heißdraht geschnitten werden. Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung auftreten, so ist diese sofort zu melden und zu beheben.
Über Dachabläufen sind die Dränage-Elemente in der Größe passend zur Öffnung des darüber einzubauenden Kontrollschacht auszuschneiden.

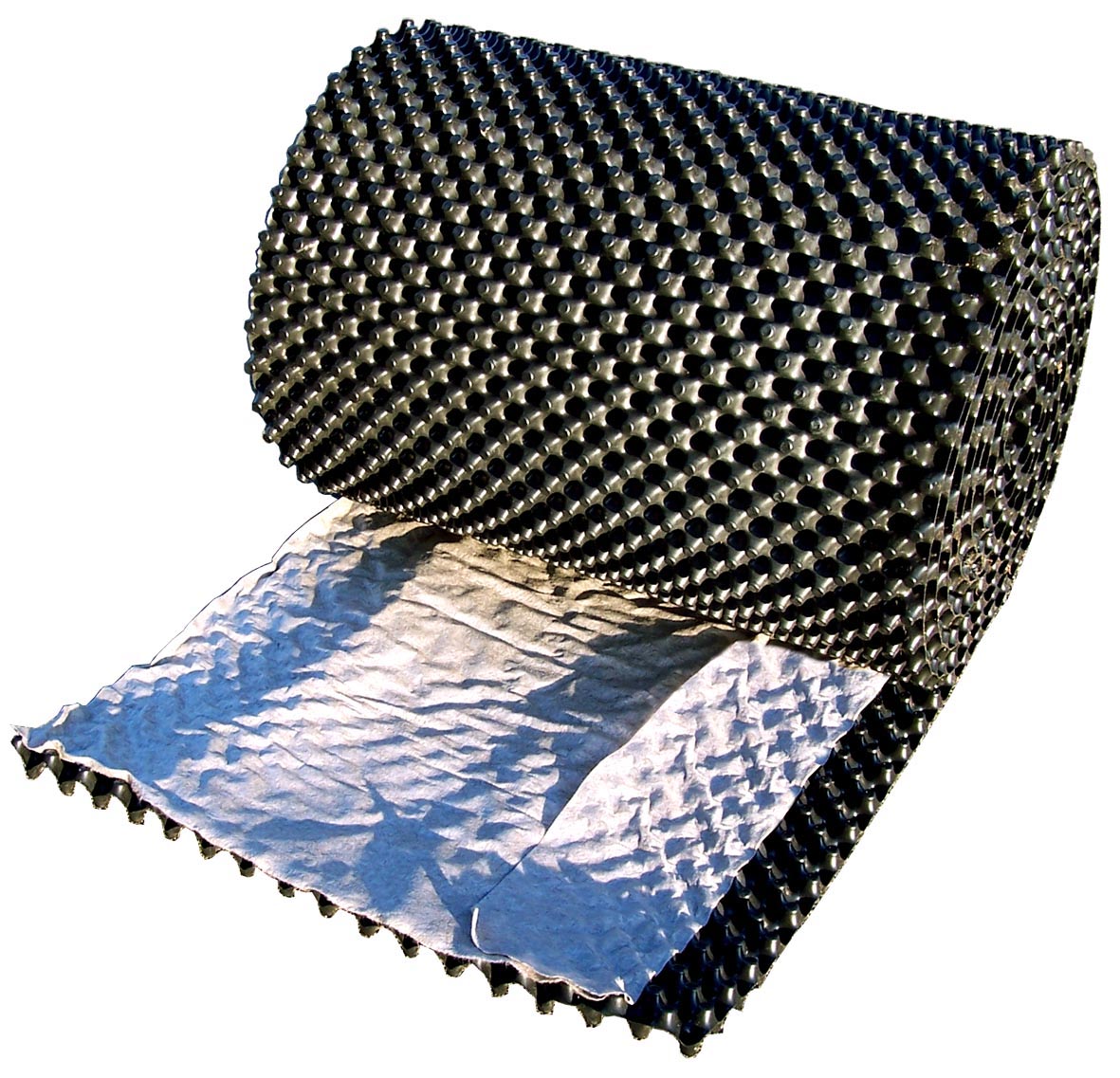

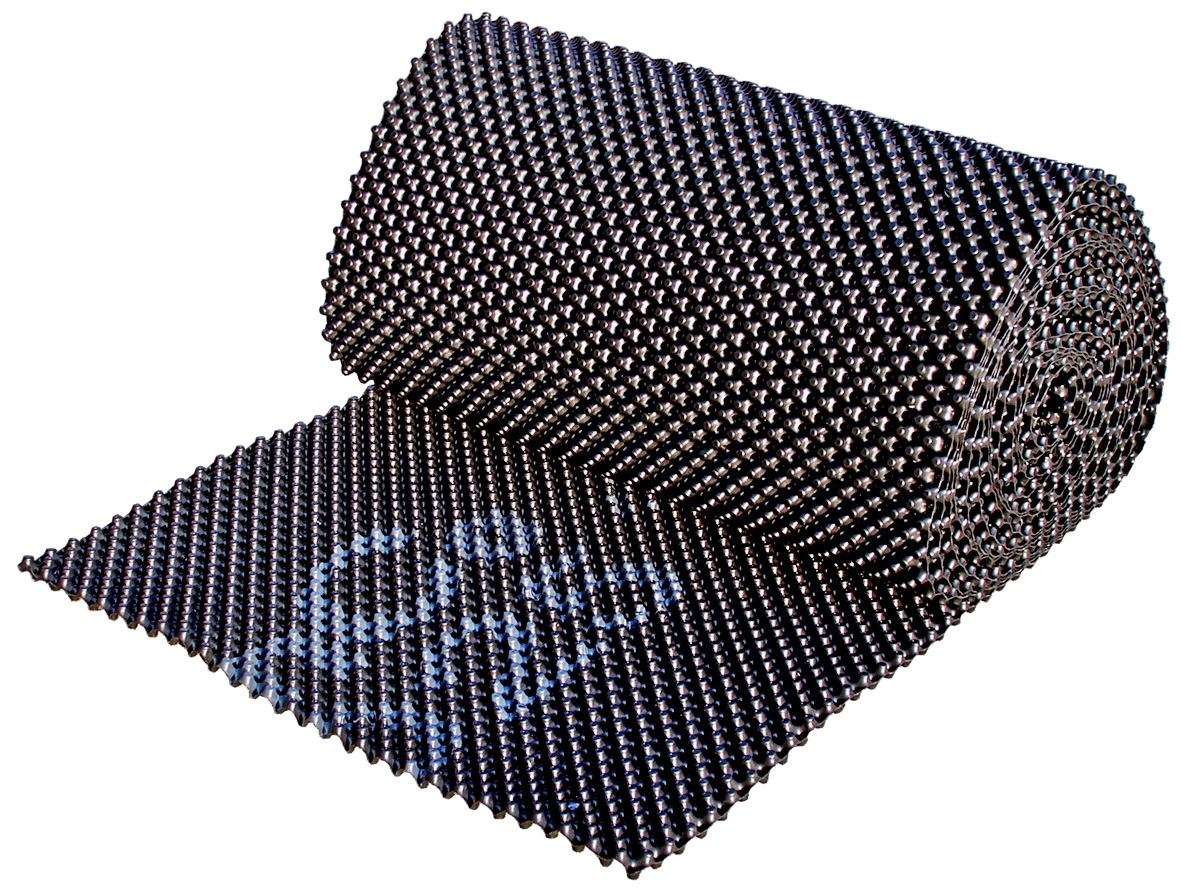

Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen
