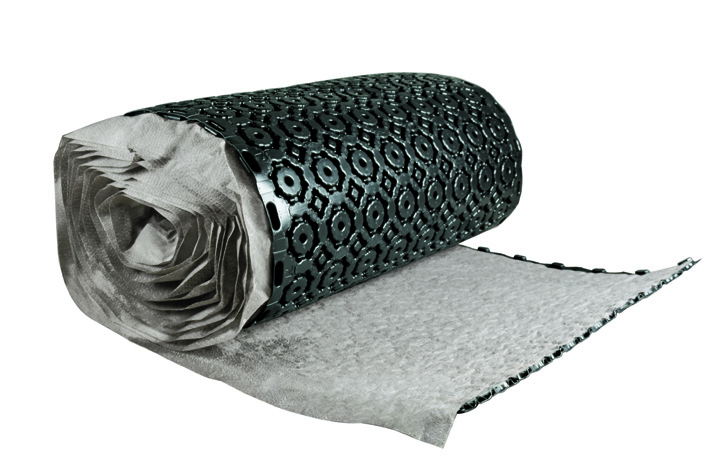

Zinco Fixodrive FX 50 Rolle 1 x 15 m, Höhe ca. 20 mm
Befahrbare und schnell zu verlegende, vlieskaschierte Schutz- und Dränagebahn für den Einsatz unter intensiven Dachbegrünungen sowie unter Geh- und Fahrbelägen.
Dränagebahn aus tiefgezogenem RC-Polyolefin (hauptsächlich PE), für den Einsatz unter hoher Belastung, mit aufkaschiertem Filtervlies GRK 3, Verbindungsnoppen an den Längsseiten; mit Diffusionsöffnungen, bitumenverträglich, Druckbelastbarkeit bis 500 kN/qm, Entwässerungsleistung geprüft nach DIN EN ISO 12958, Flächenmassse ca. 1,8 kg/m².
| Artikelnummer: | 3150 |
|---|---|
| Farbe: | Dränageelement: dunkelgrau, Vlies: grau |
| Länge [m]: | 15,0 |
| Material: | Dränageelement: Polyolefin, hauptsächlich PE, Vlies: Polypropylen |
| Breite [m]: | 1,0 |
| Höhe [mm]: | 20,0 |
| Verpackungseinheit: | Rolle |
| Flächenmasse [kg/m²]: | 1,8 |
| CBR-Test / Stempeldurchdrückkraft [N]: | 1900 |
| Geotextilrobustheitsklasse / Festigkeitsklasse: | 3 |
| Öffungsweite (O90) nach EN ISO 12956 [µm]: | 85 |
| Druckbelastung [kN/m²]: | 500 (Max.) |
| Wasserabfluss in Bahnenebene bei 1% Gefälle [l/(s-m)]: | 0,30 |
| Wasserabfluss in Bahnenebene bei 2% Gefälle [l/(s-m)]: | 0,44 |
| Wasserabfluss bei 10% Gefälle [l/(s·m)]: | 1,09 |
| Durchflussmenge (bei 100 mm WS) [l/(m²-s)]: | 50 |
| Bitumenverträglich: | ja |
an den Längsseiten durch einrastende Noppen verbindbare, mit einem Filtervlies der Geotextilrobustheitsklasse 3 kaschierte, befahrbare Schutz- und Dränagebahn aus tiefgezogenem RC-Polyolefin (hauptsächlich PE), mit Diffusionsöffnungen, Höhe 20 mm, Flächenmasse ca. 1,8 kg/m², Druckbelastung bis ca. 500 kN/m², Wasserableitvermögen geprüft nach DIN EN ISO 12958: bei 1 % Gefälle - ca. 0,30 l/s*m, bei 2 % Gefälle - ca. 0,44 l/s*m, liefern und nach Herstellervorschrift verlegen.
Fabrikat: ZinCo Fixodrive® "FX 50"
Einheit: m²
Artikelnr.: 3150
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Bei Gefahr von Sturm sollte die Verlegung nicht erfolgen.
WICHTIG: Rollen, die in der Sonne standen, können sich unterschiedlich aufheizen, was dazu führen kann, dass die frisch ausgerollten Bahnen etwas bogenförmig liegen. Deshalb die Bahnen kurze Zeit liegen lassen, bevor diese miteinander verbunden werden.
1
Verlegung:
Der Systemfilter PV wird als Schutzlage unter dem Fixodrive® verlegt. Die Verlegung des FX 50 erfolgt vollflächig mit ca. 3 cm Überlappung, so dass die Verbindungsnoppen an den Längsseiten ineinander gedrückt werden können. Dabei ist grundsätzlich zu beachten, dass die vlieskaschierte Seite oben ist. Der einseitige Vliesüberstand überdeckt den Bahnenstoß.
Zum Schutz gegen UV-Strahlung und Wegwehen ist die Dränagebahn nach der Verlegung abzudecken.
Eine Rüttelplatte zum Verdichten des Schotters kann eingesetzt werden, es muss allerdings berücksichtigt werden, dass die Arbeiten auf einer Dachfläche stattfinden. Die Rüttelplatte entsprechend auswählen, damit die Schwingungen der Deckenplatte nicht zu groß werden.
Fundamente/Rückenstützen werden auf dem Filtervlies aufgebaut.
2
Schneiden:
Die Dränagebahn kann mit einem Cuttermesser (mit einer harten Klinge) oder einem Heißdraht geschnitten werden. Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung passieren, so ist diese sofort zu melden und zu beheben.
Über Dachabläufen ist die Dränagebahn in der Größe passend zur Öffnung des darüber einzubauenden Kontrollschacht auszuschneiden.
