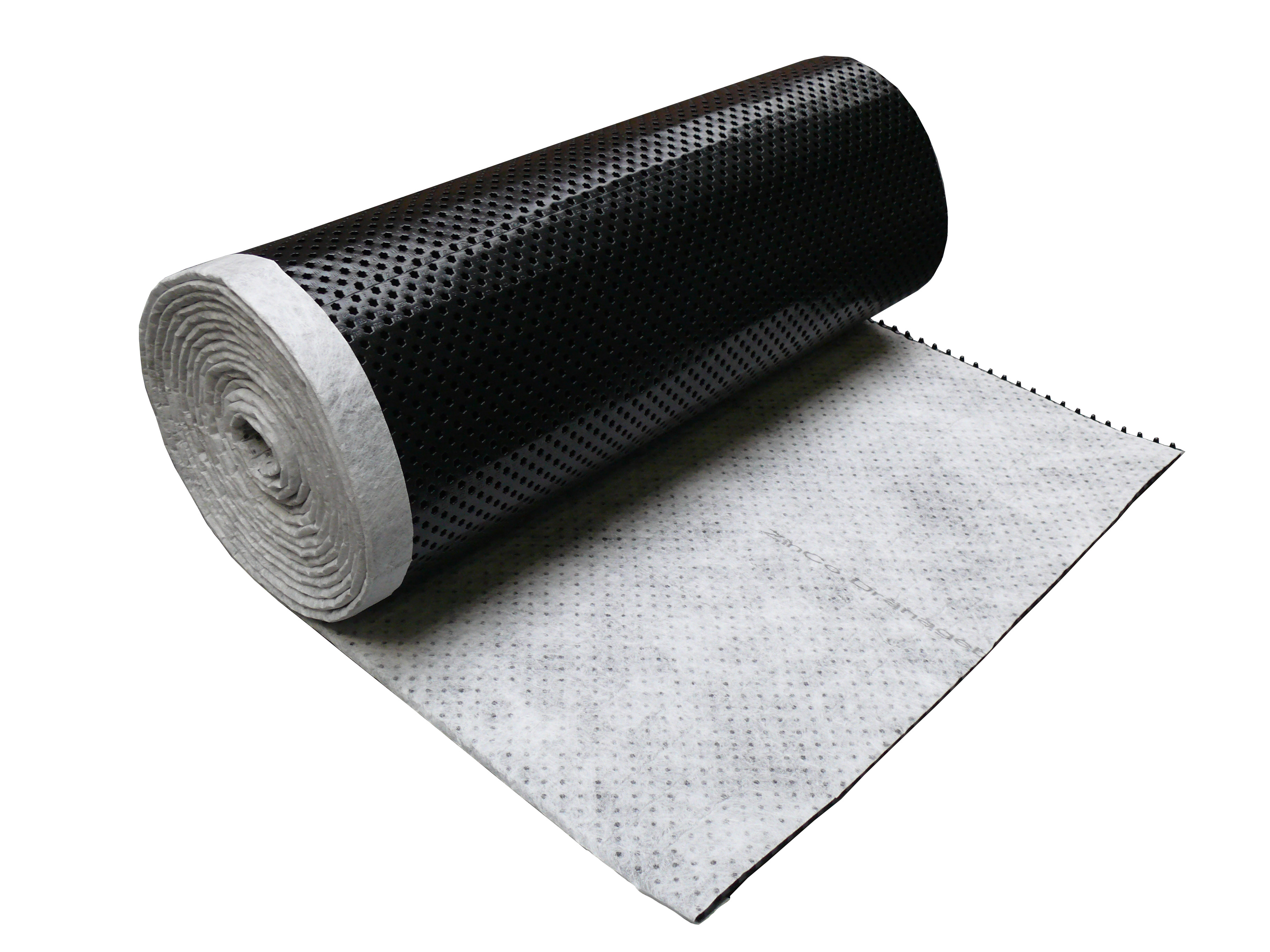

Zinco Dränagebahn DBV 10, Rolle ca. 1,04 x 12 m, Höhe ca. 10 mm
Rationell zu verlegende, vlieskaschierte Noppenbahn aus Polypropylen/ Polyethylen, einsetzbar als Grundmauerschutz oder auf Gefälledächern als Dränschicht unter Begrünungen oder in Splitt verlegten Gehwegplatten.
Noppenbahn aus RC-Polyolefin (PP/PE), mit aufkaschiertem Filtervlies aus Polypropylen, Druckfestigkeit ca. 500 kN/qm, Flächenmasse ca. 850 g/qm.
| Artikelnummer: | 3011 |
|---|---|
| Farbe: | Noppenbahn: schwarz, Vlies: grau |
| Länge [m]: | 12,0 |
| Material: | Noppenbahn: RC-Polyolefin, Vlies: Polypropylen |
| Breite [m]: | 1,04 |
| Höhe [mm]: | 10,0 |
| Verpackungseinheit: | Rolle |
| Flächenmasse [kg/m²]: | 0,85 |
| Noppenhöhe [mm]: | ca 10 |
| Noppenzahl [m²]: | ca. 3.200 |
| CBR-Test / Stempeldurchdrückkraft [N]: | 1300 |
| Zugfestigkeit [kN/m]: | 14 |
| Öffungsweite (O90) nach EN ISO 12956 [µm]: | 85 |
| Druckbelastung [kN/m²]: | 500 |
| Wasserabfluss bei senkrechtem Einbau [l/(s-m)]: | 3,5 |
| Wasserabfluss in Bahnenebene bei 2% Gefälle [l/(s-m)]: | 0,4 |
| Durchflussmenge (bei 100 mm WS) [l/(m²-s)]: | 70 |
| Bitumenverträglich: | ja |
| Zusatzinfo: | einseitiger Vliesüberstand ca. 10 cm |
Noppenbahn aus RC-Polyolefin (PP/PE), mit aufkaschiertem Filtervlies aus Polypropylen, Öffnungsweite O90,W = 85 µm, Gesamthöhe ca. 10 mm, Druckfestigkeit ca. 500 kN/m², Flächenmasse ca. 850 g/m², Wasserableitvermögen geprüft nach DIN EN ISO 12958: bei 2 % Gefälle - ca. 0,4 l/s*m, bei senkrechtem Einbau - ca. 3,5 l/s*m, liefern und fachgerecht mit einer Noppenreihe überlappt verlegen.
Fabrikat: ZinCo Dränagebahn "DBV 10".
Einheit: m²
Artikelnr.: 3011
Diese Einbauanleitung beschreibt die wesentlichen Schritte der Verwendung dieses Produkts. Bitte beachten Sie darüber hinaus die einschlägigen Normen und Richtlinien, insbesondere die Bestimmungen des Arbeitsschutzes.
Bei Gefahr von Sturm sollte die Verlegung nicht erfolgen.
WICHTIG: Rollen, die in der Sonne standen, können sich unterschiedlich aufheizen, was dazu führen kann, dass die frisch ausgerollten Bahnen etwas bogenförmig liegen. Deshalb die Bahnen kurze Zeit liegen lassen, bevor diese miteinander verbunden werden.
Verlegung:
Die Verlegung erfolgt vollflächig mit ca. 1 cm Überlappung, so dass die Verbindungsnoppen an den Längsseiten ineinander gedrückt werden können. Dabei ist grundsätzlich zu beachten, dass die vlieskaschierte Seite oben ist. Der einseitige Vliesüberstand überdeckt den Bahnenstoß.
Eine vertikale Verlegung als Mauerschutz ist ebenfalls möglich.
Zum Schutz gegen UV-Strahlung und Wegwehen ist die Dränagebahn DBV 10 nach der Verlegung unmittelbar abzudecken.
Schneiden:
Die Dränagebahn kann mit einem Cutter-Messer (mit einer harten Klinge) oder einem Heißdraht geschnitten werden. Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen auf keinen Fall beschädigt werden! Sollte doch einmal eine Beschädigung auftreten, so ist diese sofort zu melden.
Über Dachabläufen ist die Dränagebahn entsprechend der Ablaufgröße auszuschneiden.
