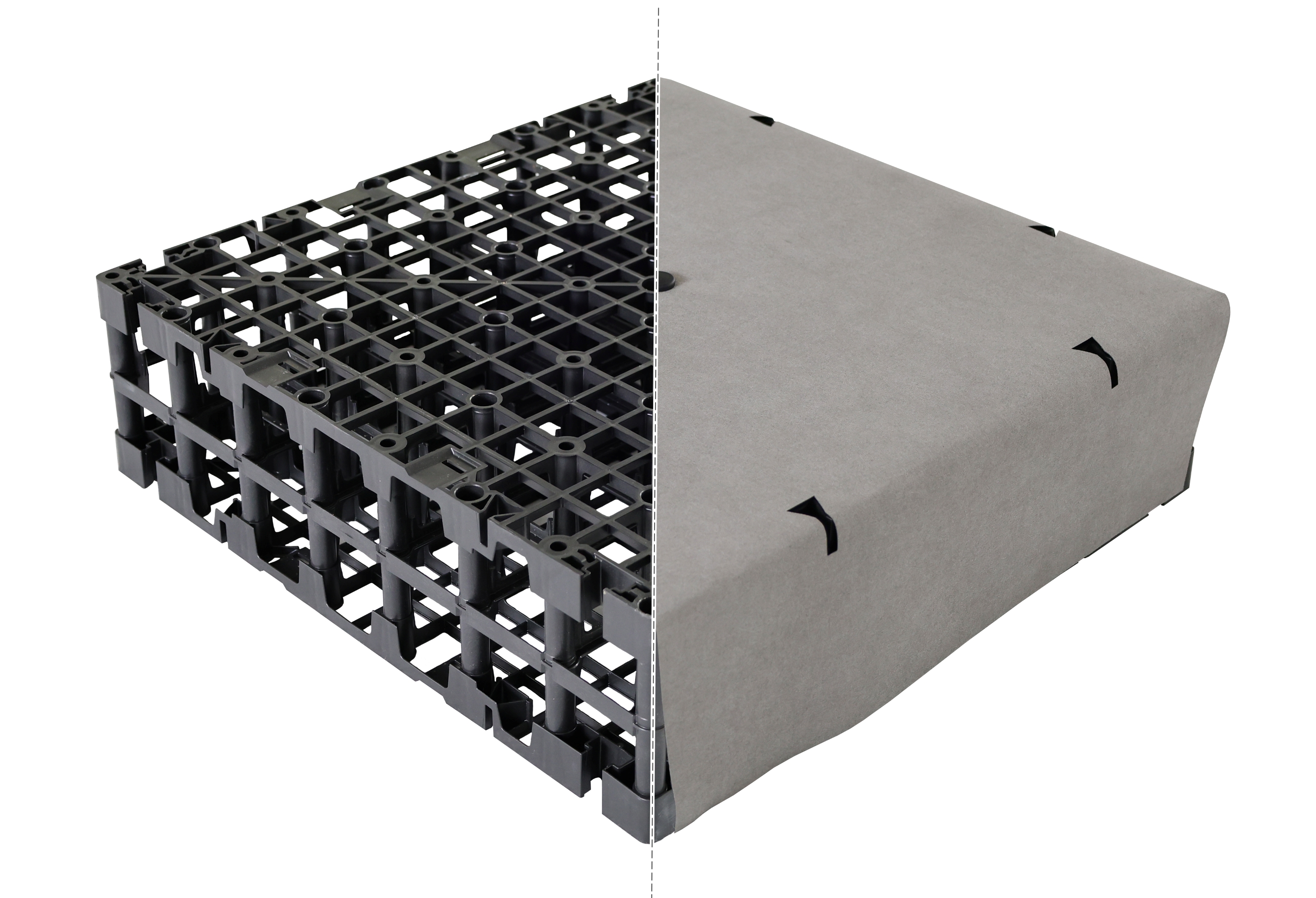

HydroSpacer HS 170 mit hochkapillarem Vlies
Leistungsfähige Spacer-Elemente aus Polypropylen inkl. hoch-kapillarem Vlies und Fixierclip zum Einsatz auf Dachflächen ohne Gefälle, insbesondere bei Retentions-Dächern mit erhöhter Belastung (z. B. Geh- und Fahrbeläge).
Hochbelastbares Spacer-Element aus Polypropylen incl. hoch-kapillarem Vlies und Fixierclip. Der Spacer ist im Spritzgussverfahren hergestellt, Farbe schwarz, Höhe ca. 170 mm, mit integriertem Hohlraumsystem, Hohlraumanteil ca. 95%, maximales Einstauvolumen ca. 160 l/m², Belastbarkeit bis ca. 50 t/m².

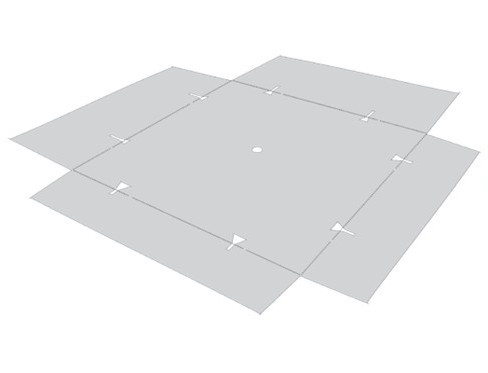

Das hoch-kapillare Vlies ist form-gestanzt, Abmessungen 0,94 x 0,94 m, ergibt Kapillarhöhe von 170 mm, dieses wird mit dem Fixierclip auf dem Retentions-Spacer mittig fixiert. Die Spacer-Elemente lassen sich durch Verbinder untereinander fixieren. Bedarf: 4 Stck/Element entspricht 11 Stck/m²; Art.-Nr. 9622.
Der -zum Patent angemeldete- HydroSpacer HS 170 verfügt über folgende Kapillar-Leistungen:
Saughöhe --> max. kapillare Leistung
5 cm --> 11 Liter pro m² und Tag
10 cm --> 7 Liter pro m² und Tag
15 cm --> 3 Liter pro m² und Tag
17 cm --> 2 Liter pro m² und Tag
| Artikelnummer: | 341756 |
|---|---|
| Farbe: | Spacer: schwarz, Vlies: grau |
| Material: | Spacer: Polypropylen, Vlies: PET/PA |
| Höhe [mm]: | 170 |
| Verpackungseinheit: | 56 Stück/Pack |
| Flächenmasse [g/m²]: | Vlies: 200,0 |
| Flächenmasse [kg/m²]: | Spacer: 9,1 |
| Druckbelastung [kN/m²]: | Spacer: 500 |
| Zusatzinfo: | Spacer: Abmessungen 0,6 x 0,6 m, Hohlraumanteil ca. 95%, max. Einstauvolumen ca. 160 l/m²; Vlies: Abmessungen 0,94 x 0,94 m |
Hochbelastbares Spacer-Element aus Polypropylen, Höhe ca. 170 mm, mit integriertem Hohlraumsystem, Hohlraumanteil ca. 95%, maximales Einstauvolumen ca. 160 l/m², Belastbarkeit bis ca. 50 t/m², oben und an den Seiten ummantelt mit hoch-kapillarem, verrottungsfestem Vlies, form-gestanzt, mit folgenden maximalen Kapillar-Leistungen in Abhängigkeit von der Saughöhe:
5 cm --> 11 Liter pro m² und Tag
10 cm --> 7 Liter pro m² und Tag
15 cm --> 3 Liter pro m² und Tag
17 cm --> 2 Liter pro m² und Tag
liefern und nach Herstellervorschrift verlegen.
Fabrikat: Zinco Hydro-Spacer "HS 170"
Einheit: Stk
Artikelnr.: 341756
Systembauteile:
- HydroSpacer HS 170, Art.-Nr.: 341756
- Verbinder für Retentions-Spacer, Art.-Nr.: 9622
- Vlies Hydrospacer, Art.-Nr.: 2500
Verlegung:
Der Hydro-Spacer HS170 wird auf einer Schutzlage, z. B. dem Systemfilter PV, auf dem wurzelfest abgedichteten Dach nebeneinander verlegt. Jedes Spacer-Element wird mit einem Kapillarvlies bedeckt. Das Kapillarvlies wird mit einem Stopfen gegen Verrutschen fixiert. Bei Bedarf kann das Vlies nass verlegt werden.
Die überstehenden Vlieslaschen sind nach unten zu kappen. Dann kann der nächste Spacer bündig platziert werden.
Die einzelnen Spacer-Elemente sind mit Verbindern zu fixieren. Um die Verbinder in die Öffnung zu drücken, kann ein Gummi-Hammer verwendet werden. Sollen die Spacer befahren werden, empfiehlt es sich, diese zuvor mit vier Verbindern pro Element gegen Verrutschen zu sichern. In diesem Fall ist eine Verlegung mit Versatz nicht möglich. Sollten die HS-Spacer länger als 30 m am Stück eingebaut werden, gilt es eine 5 cm breite Dehnfuge einzubauen.
Die Spacer-Elemente können mit einem Trennschleifer, einem Elektroschneider oder einem Heißdraht geschnitten werden. Der Spacer kann nur an den Verbindungsstegen voneinander getrennt werden, ansonsten wird das Element zu instabil. Über Dachabläufen sind die HS-Elemente entsprechend der Ablaufgröße auszuschneiden.
Beim Schneiden ist darauf zu achten, dass die bereits verlegten Lagen nicht beschädigt werden! Sollte eine Beschädigung auftreten, so ist diese sofort zu melden und zu beheben.

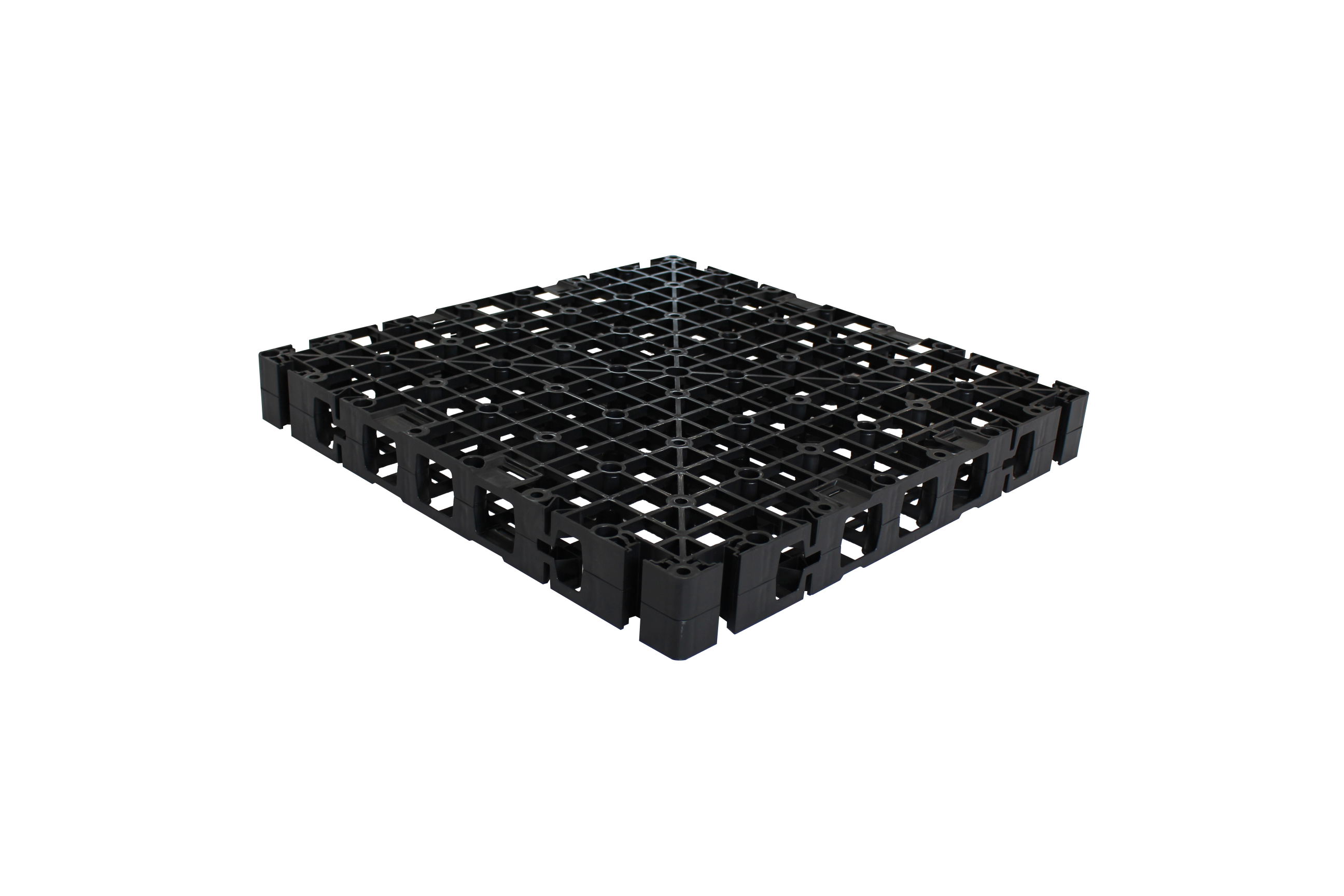

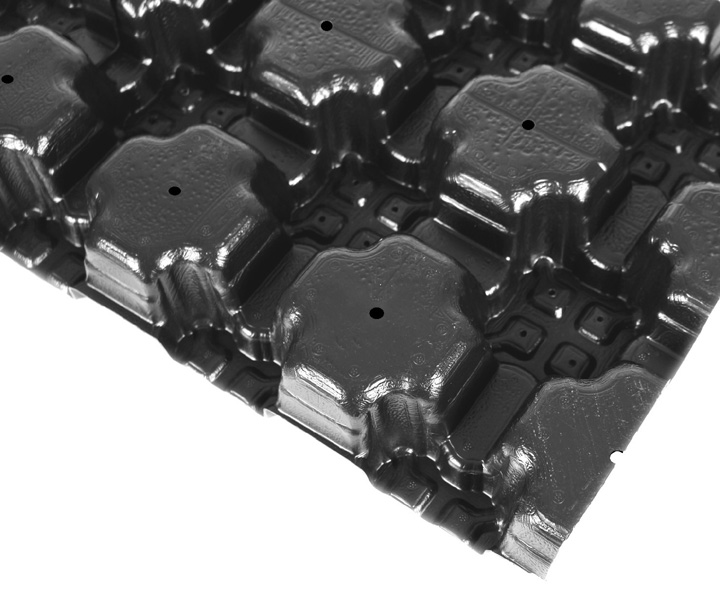

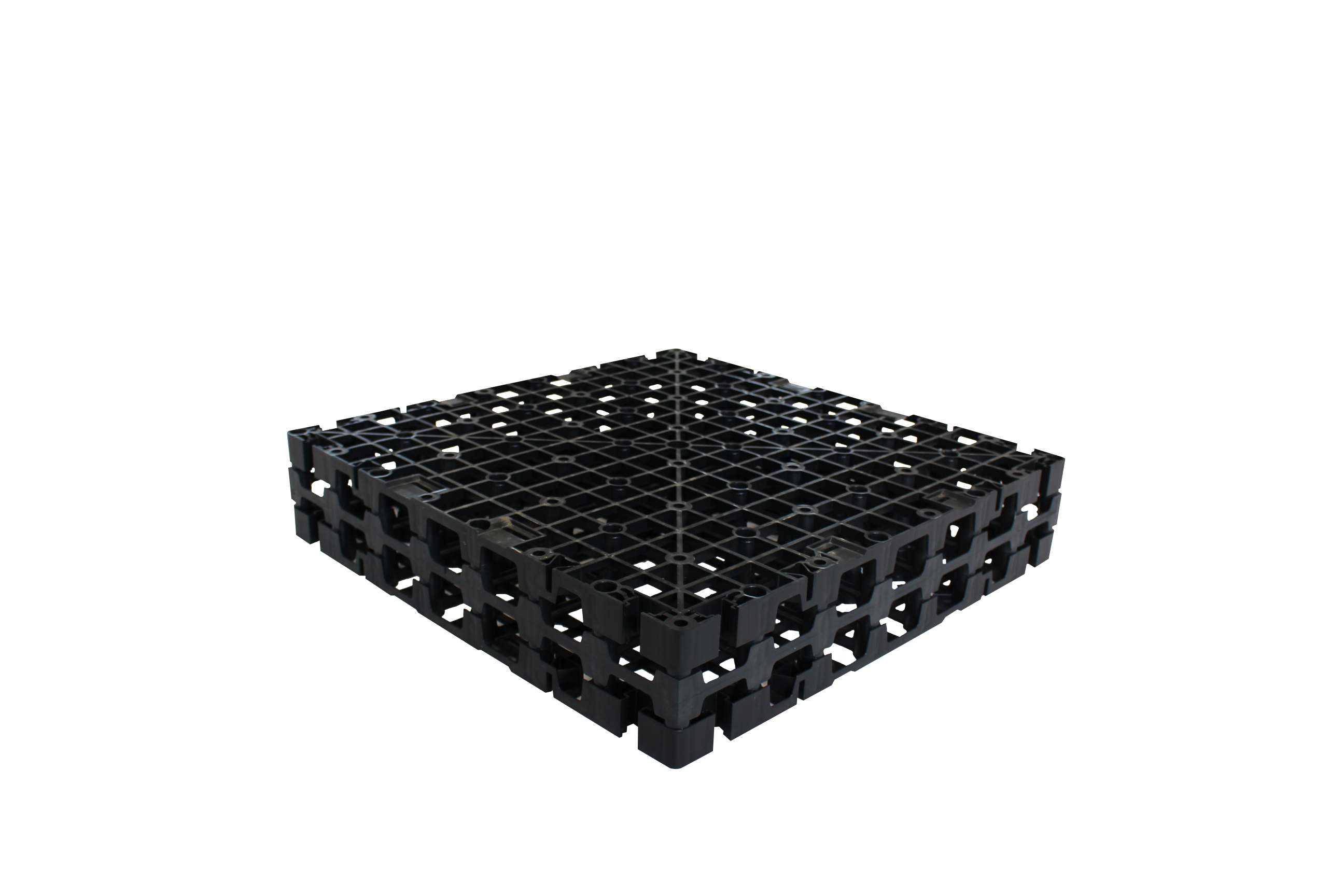

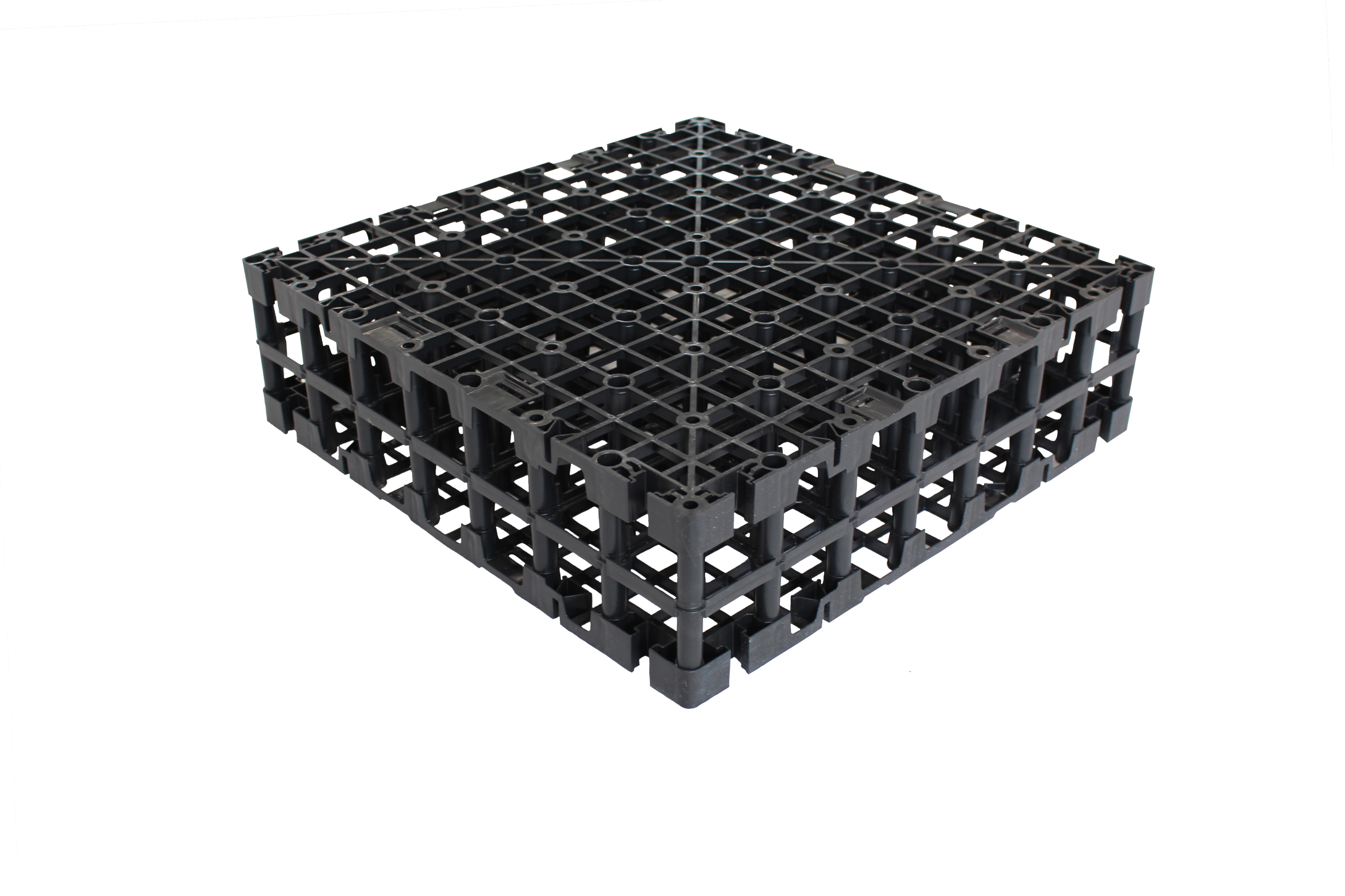

Dieses Produkt gibt es auch in anderen Abmessungen / Spezifikationen
